机械创新与设计大作业---各位大侠来挑战一下吧！！！

六月飘雪

（作业3必做，作业1和作业2任选一。如果相互之间作业雷同，成绩均记为零分）

作业1 飞剪机剪切机构的运动设计

1. 剪切机构的功能和设计要求

⑴ 功能

剪切机安装在连续轧制线上，用于剪切轧件的头、尾或将轧件切成规定尺寸。

⑵ 设计要求

① 剪刀在剪切轧件时要随着轧件一起运动，即剪刀应同时完成剪切和移动两个动作，且剪刀在轧件运动方向的瞬时分速度应与轧件运行速度相等或稍大于轧件运行速度。

② 为保证剪切质量和节省能量，两个剪刀应具有较好的剪刃间隙，且在剪切过程中，剪刀最好作平动，即剪刃垂直于轧件表面。

③ 剪刀不得阻碍轧件的连续运动，即剪刀在空行程时应脱离轧件。

2. 作业要求：

⑴ 根据设计要求，设计三种飞剪机剪切机构的设计方案；

⑵ 根据所设计的机构杆件尺寸，按比例绘制三种方案的机构简图（不按比例绘制无成绩）；

⑶ 对三种方案进行必要的运动分析；

⑷ 对三种方案的优、缺点进行比较；

⑸ 运用评分法对三种方案进行评价选优。

作业2 设计一机构

1. 已知条件

⑴ 若主动件作等速转动，其转速n=1r/min；

⑵ 从动件作往复移动，行程长度为100mm；

⑶ 从动件工作行程为近似等速运动，回程为急回运动，行程速比系数k＝1.4。

2. 设计任务

⑴ 根据设计要求，选择3种能够实现这一运动要求的机构运动方案；

⑵ 根据所设计的机构杆件尺寸，按比例绘制三种方案的机构简图（不按比例绘制无成绩）；

⑶ 对三种方案进行必要的运动分析；

⑷ 对三种方案的优、缺点进行比较；

⑸ 运用评分法对三种方案进行评价选优。

作业3 接合叉夹紧机构设计

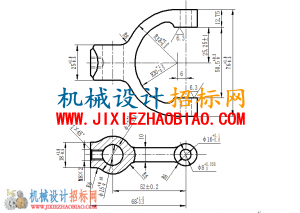

下图所示零件为一接合叉，加工工艺过程如下：

5   钻铰孔φ15、φ8                                         立式钻床ZA135

7   倒φ15、φ8孔两端角                                   台钻CH-12A

10  铣50.5+0.4叉口                                           卧式铣床X6130

15  钻孔φ6.9孔、倒角1×45°、攻丝M8           立式钻床ZA125

20  去毛刺                                                          钳工台

25  清洗吹净                                                      清洗机48892

30  检验                                                             检验台

试设计第10道工序的夹紧机构，要求：

1. 确定定位方案，计算夹紧力；

2. 设计三种夹紧方案，并根据各零件的结构尺寸，按比例绘制这三种夹紧机构的结构图（不按比例绘制无成绩）；

3. 对三种夹紧方案的优、缺点进行比较分析；

4. 运用评分法对三种方案进行评价优选。

5. 对自己选定的最优方案，按比例绘制2张夹紧机构的零件图（不按比例绘制无成绩）。

作业要求：

1. 第三题必做，其它两题任选其一。

2. 作业原题抄在作业纸上。

3．不得抄袭，若发现雷同，成绩均已零分计。
