[教程] solidworks渐开线齿轮的画法

[复制链接]
六月飘雪
发表于 2015-7-7 21:07:05 | 显示全部楼层 |阅读模式

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看，没有账号？注册

×

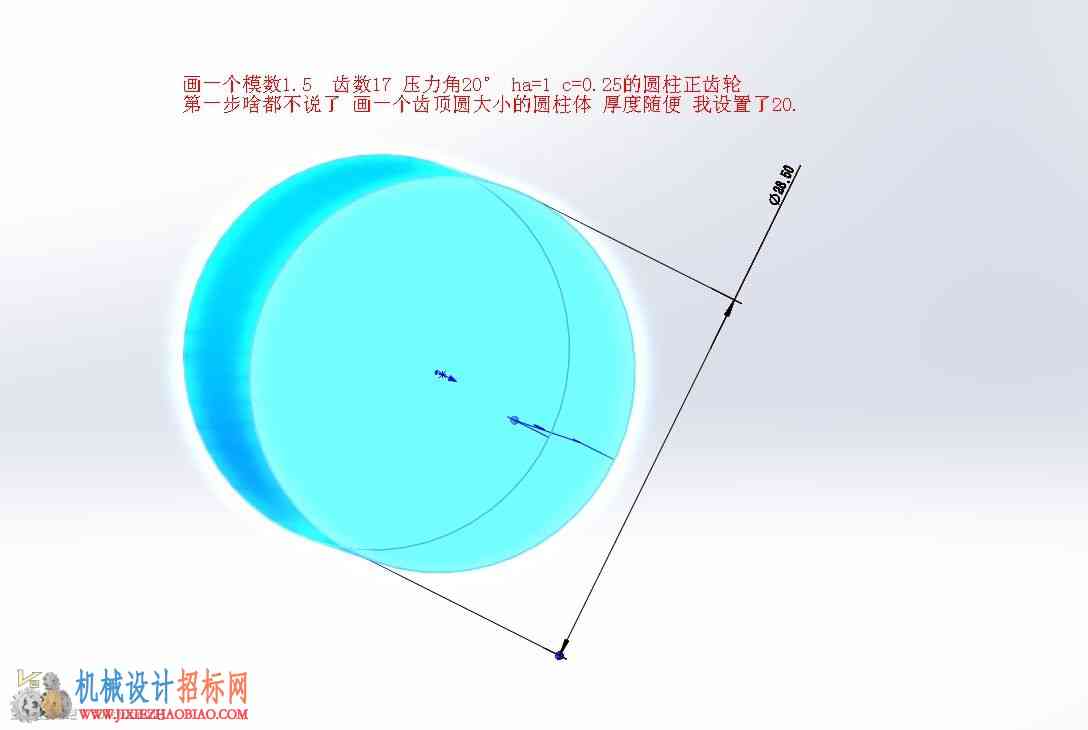

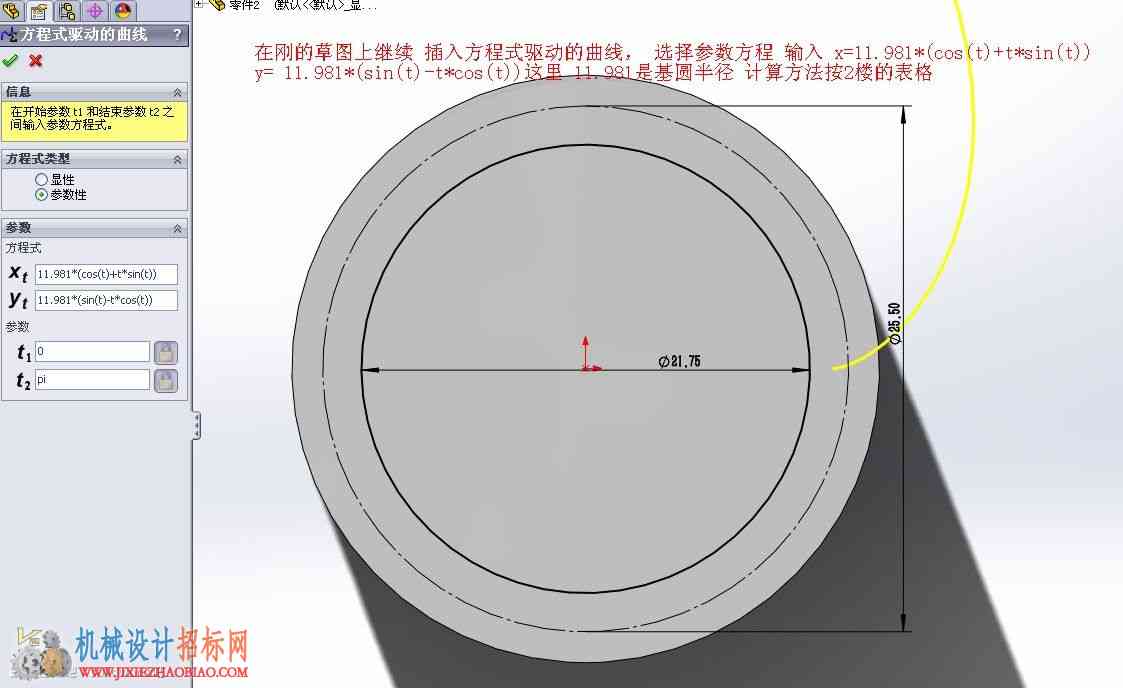

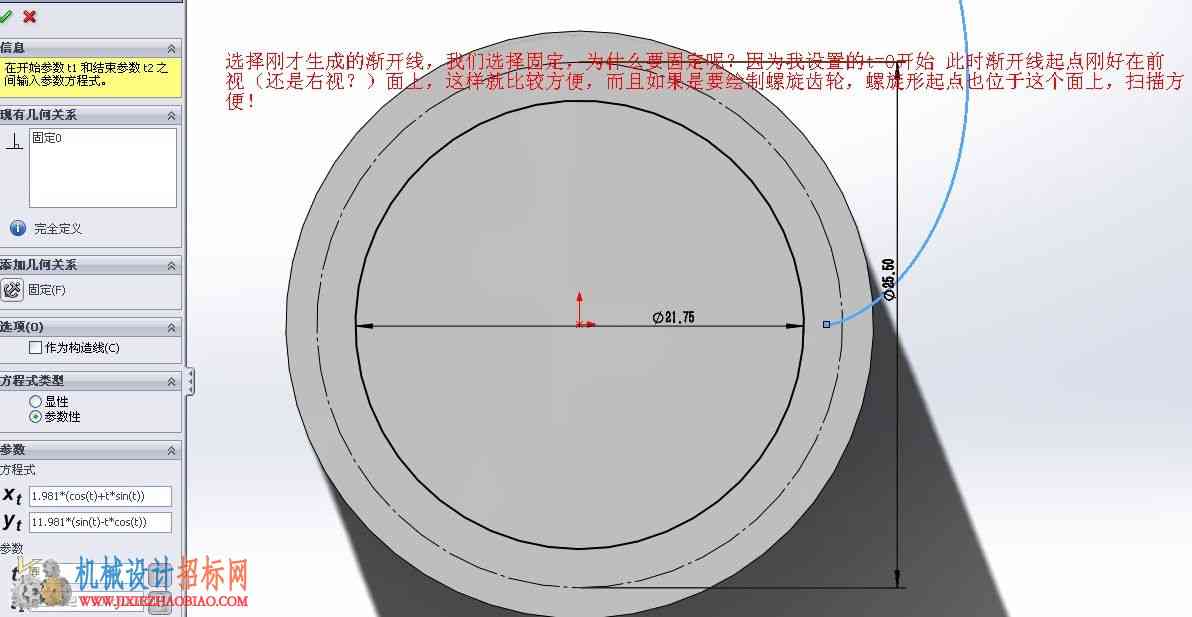

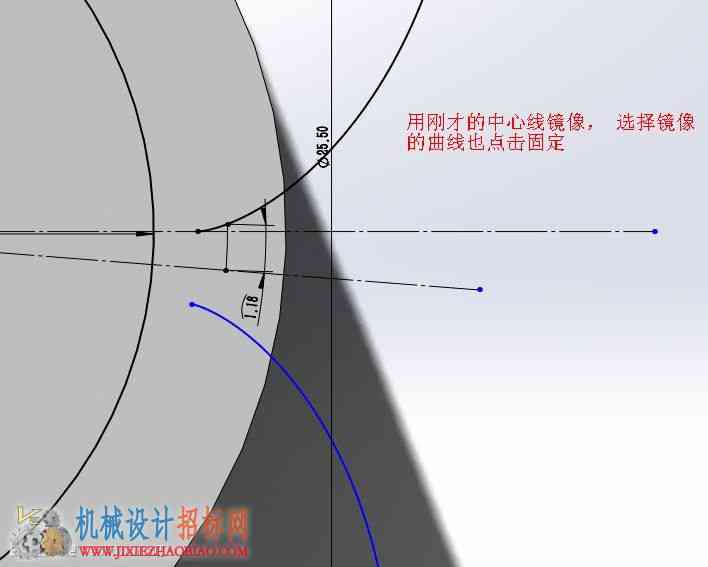

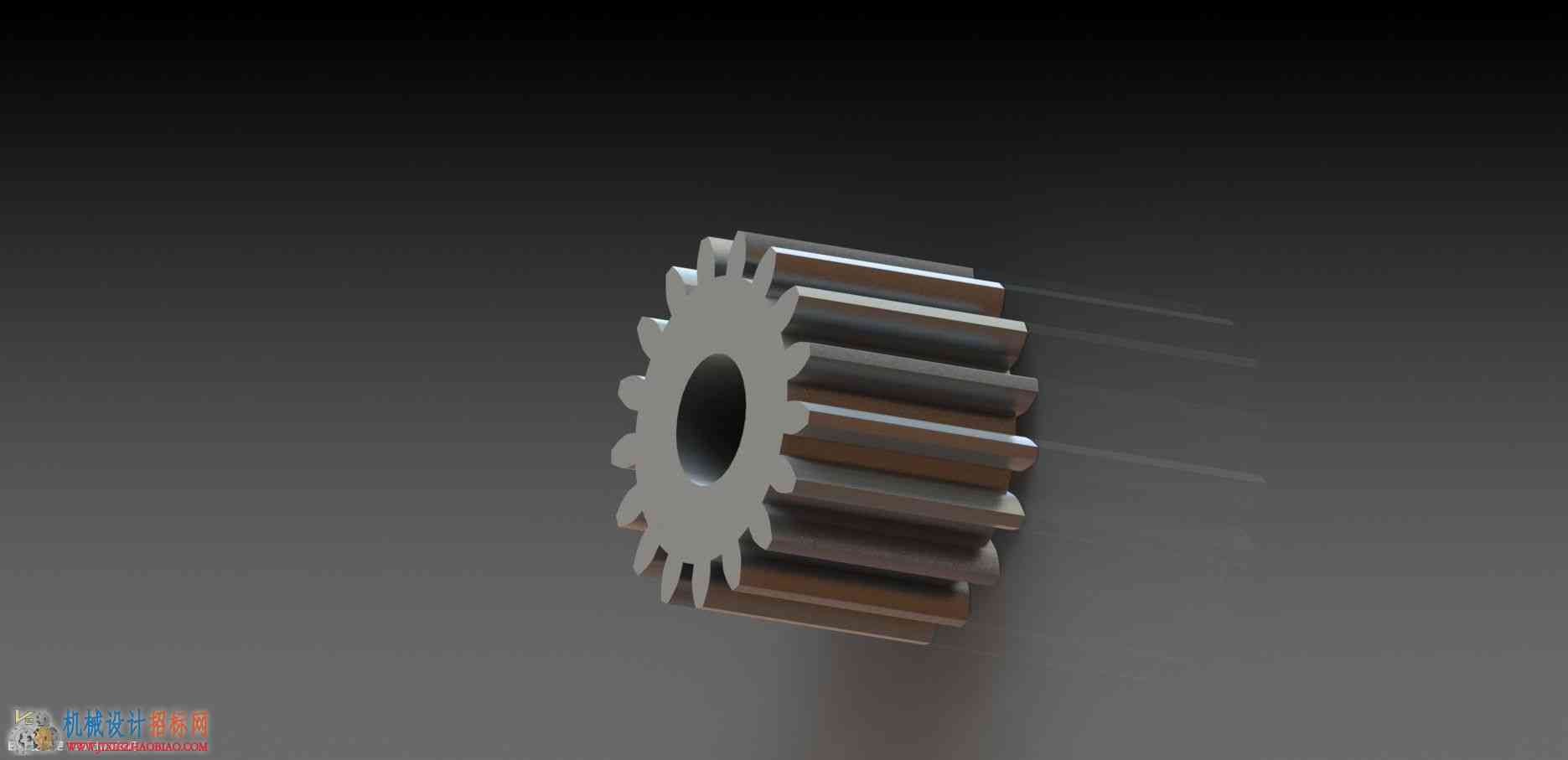

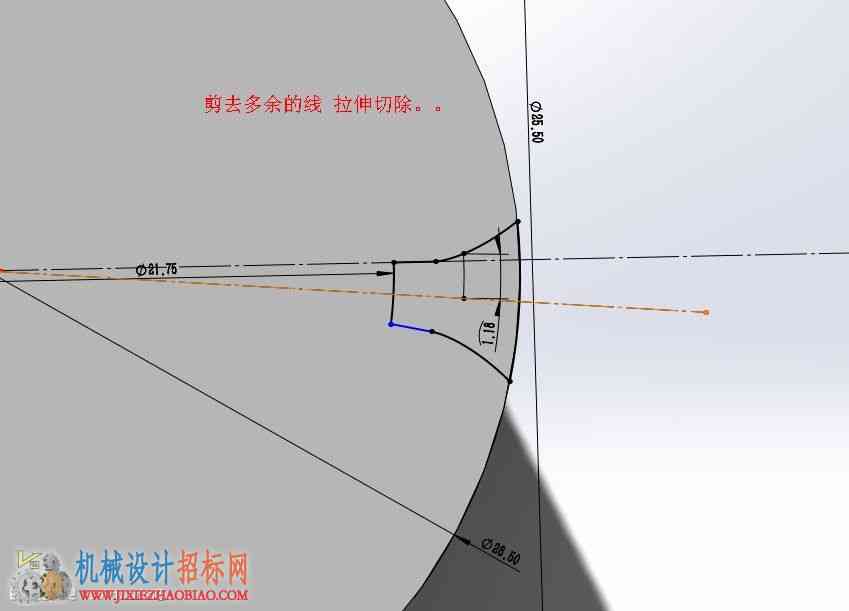

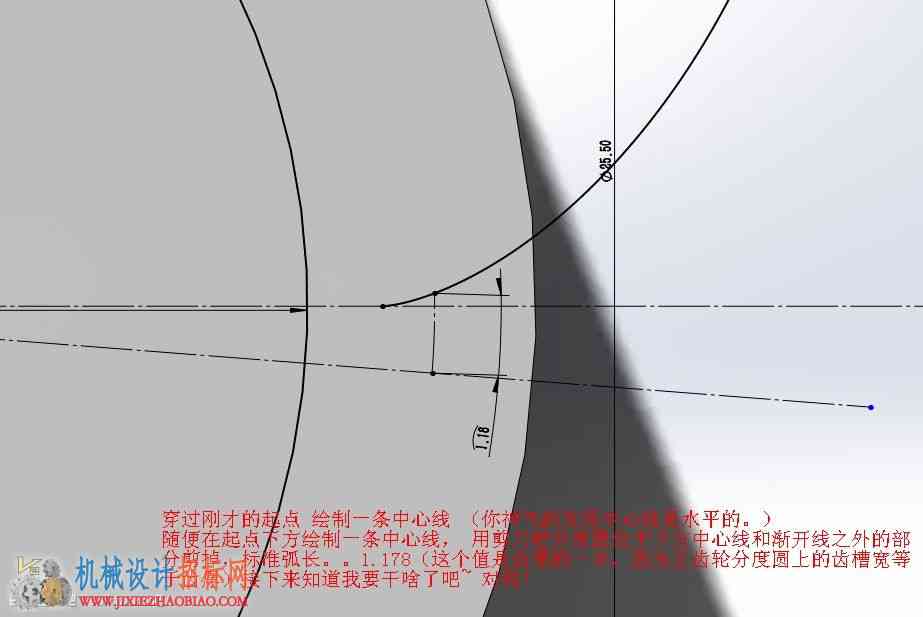

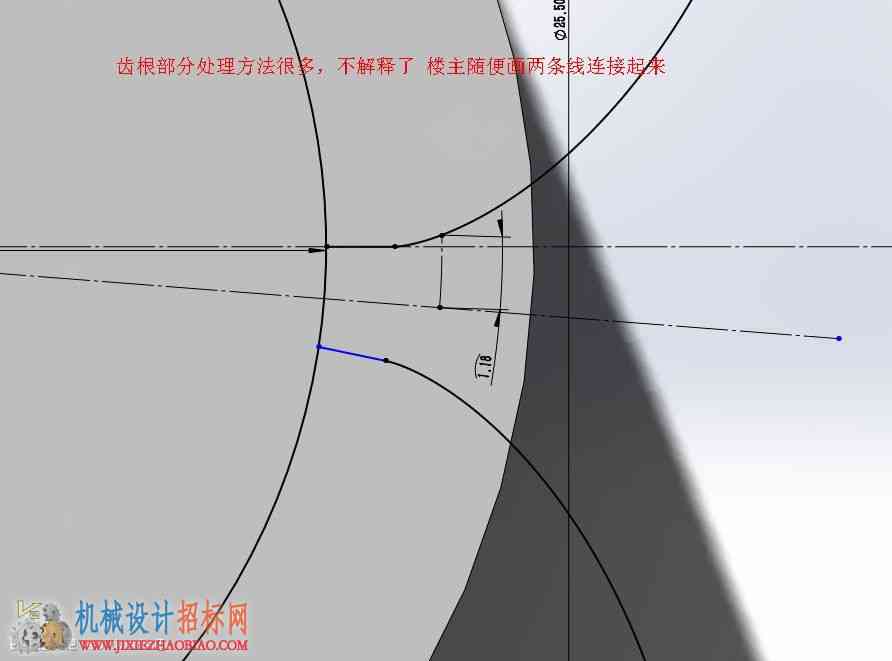

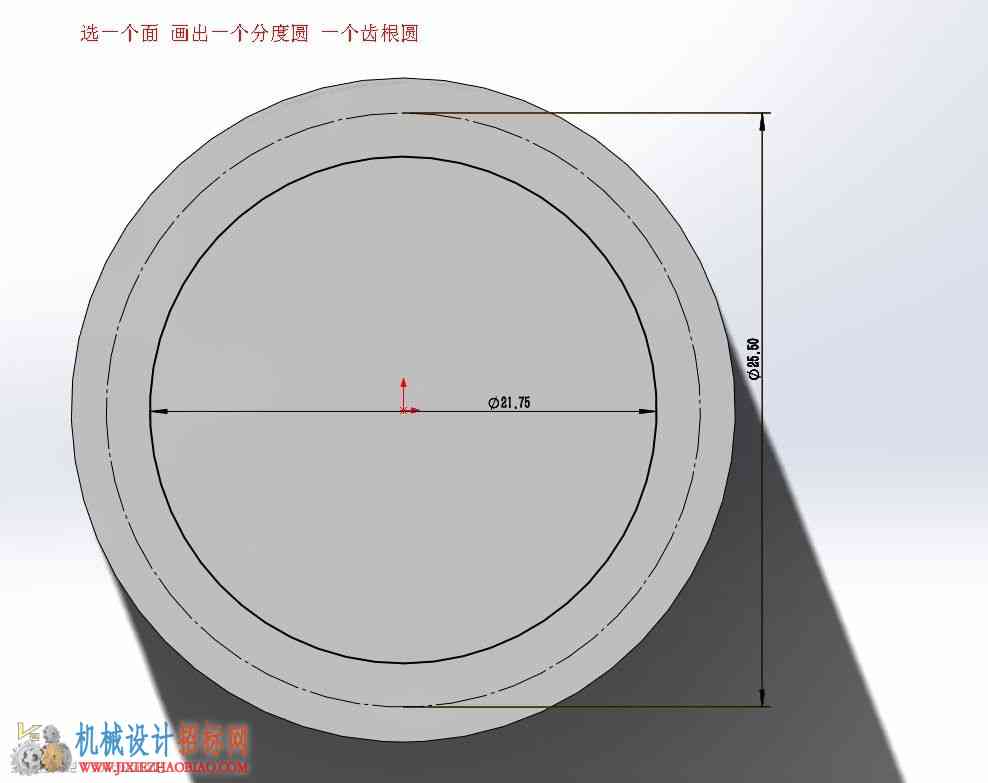

solidworks渐开线齿轮的画法














solidworks, 渐开线

solidworks渐开线齿轮的画法.rar

295.3 KB, 下载次数: 5
