《solidworks正树问答500+》166.在加工的时候，这两个尺寸区别在哪？

正树

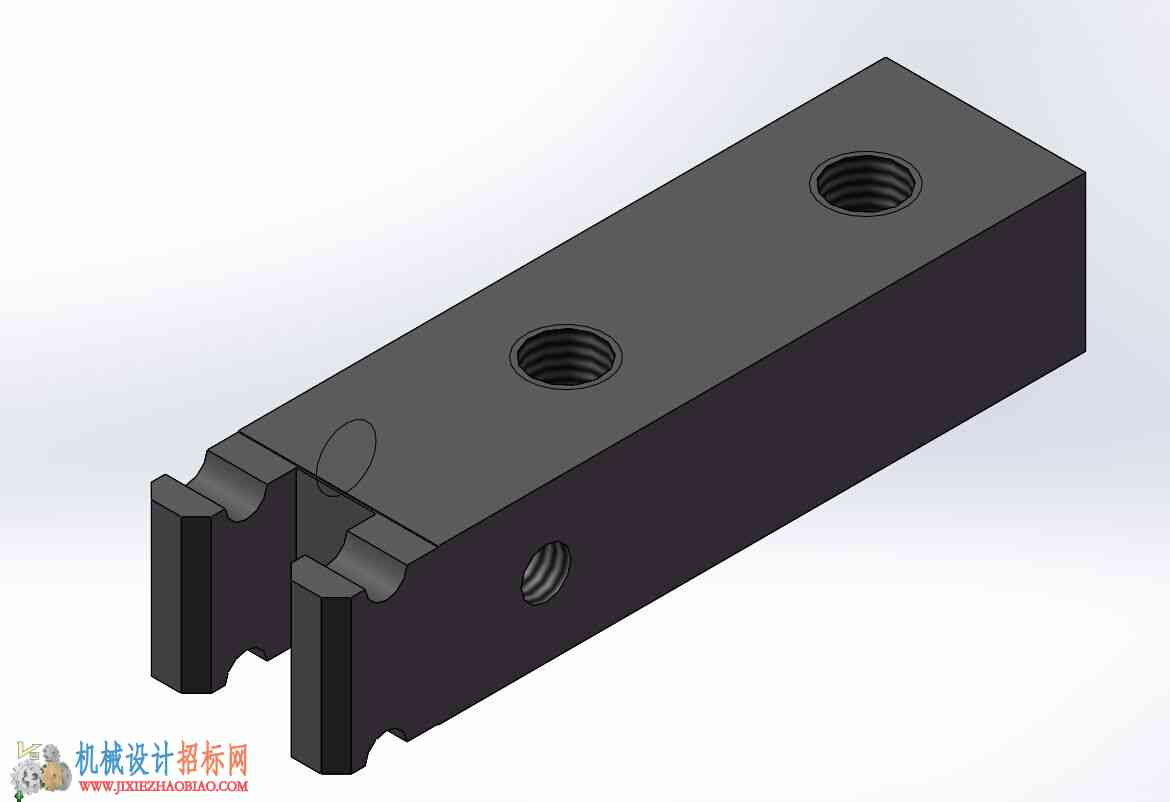

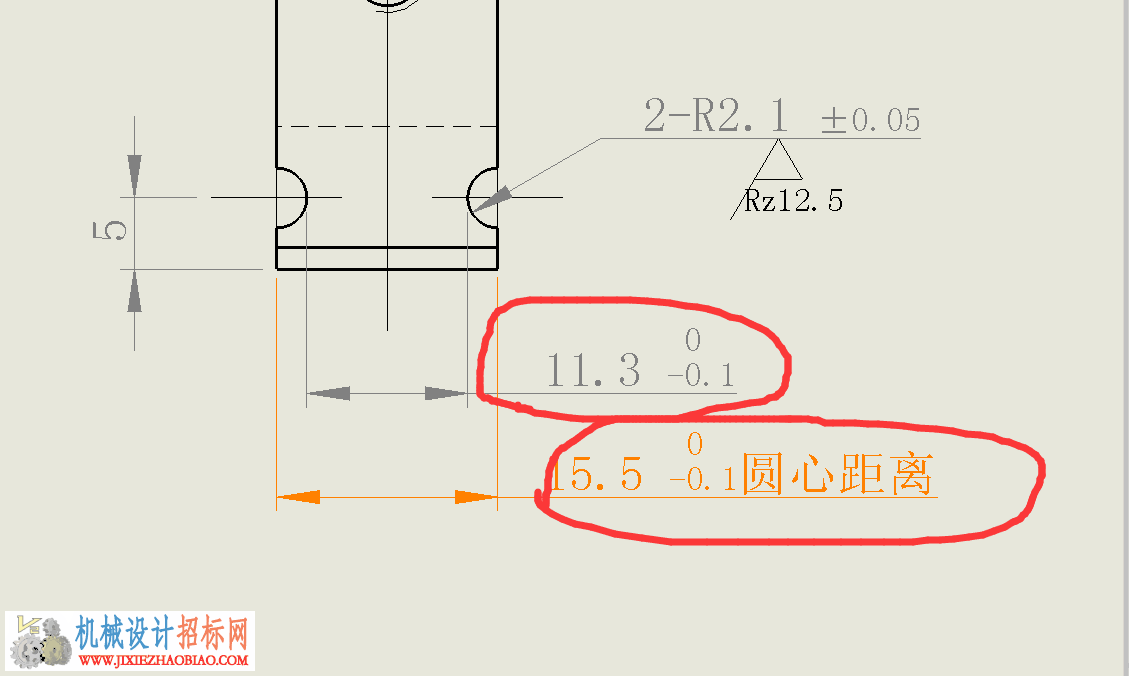

这两个尺寸，在加工的时候，区别在哪？我想要的是11.3，这个对我有用，但其实这11.3标注，是没有意义的对不？
因为做的时候，只能做15.5对不？

R2.1与11.3是冲突的 ，2.1的标成正负公差影响了11.3的公差



有公差的话要算尺寸链，不能随便标注。粗看你的公差不是计算的，是直接标注的，应该是错了
需要11.3尺寸，就直接标注11.3尺寸和公差要求就好了，当然也要标注2-R2.1，否则人家没法加工的


用15.5，公差偏离带很大，从0.06，偏移到0.7，用11.3，偏差从0.12到0.28，就能小很多，（这我算了，还有其他尺寸我没标），但不太明白这加工的方式，能不能用15.5。



最好加个对称度

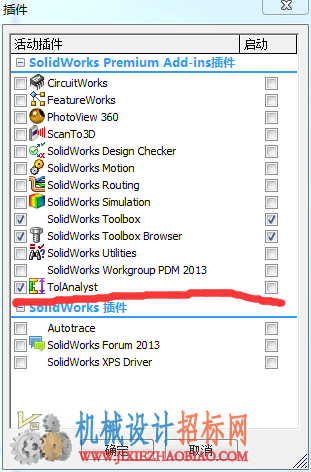

介绍个插件，这个是专门算公差叠加的
再分享一本书，《机械尺寸的合理标注》
