万能角度尺的使用方法

大连通达

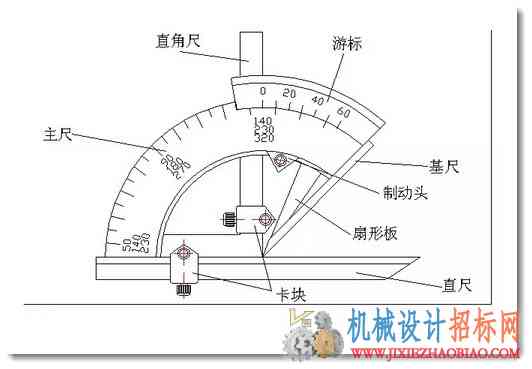

Ⅰ型万能角度尺的结构

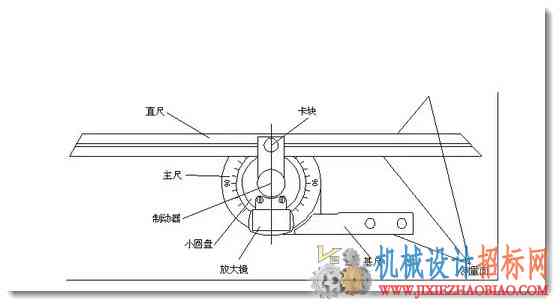

Ⅱ型万能角度尺的结构

2、万能角度尺的读数及使用方法

测量时，根据产品被测部位的情况，先调整好角尺或直尺的位置，用卡块上的螺钉把它们紧固住，再来调整基尺测量面与其它有关测量面之间的夹角。这时，要先松开制动头上的螺母，移动主尺作粗调整，然后再转动扇形板背面的微动装置作细调整，直到两个测量面与被测表面密切贴合为止。然后拧紧制动器上的螺母，把角度尺取下来进行读数。

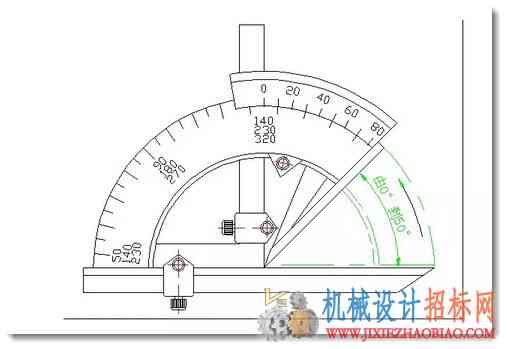

（1）测量0°-50°之间角度

角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。

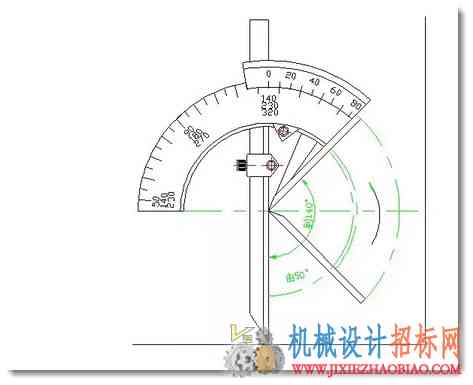

（2）测量50°-140°之间角度

可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测部位放在基尺和直尺的测量面之间进行测量。

也可以不拆下角尺，只把直尺和卡块卸掉，再把角尺拉到下边来，直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量

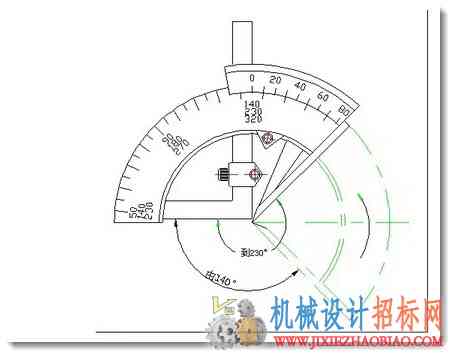

(3)测量140°-230°之间角度

把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。

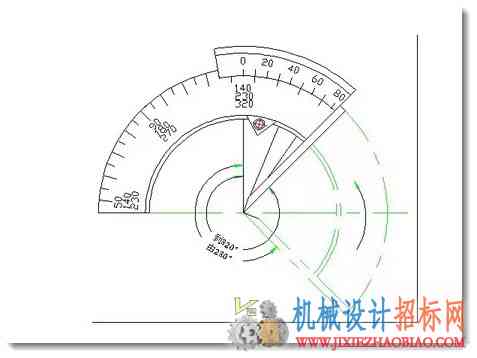

(4)测量230°-320°之间角度

把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把产品的被测部位放在基尺和扇形板测量面之间进行测量。
