导轨制动器的设计

halfsmoke

设计一个导轨制动器，由于没有实物，也缺乏资料，现有的只有一些简答的图片，希望能有行家懂这个东西。设计费用1000，设计周期2周.

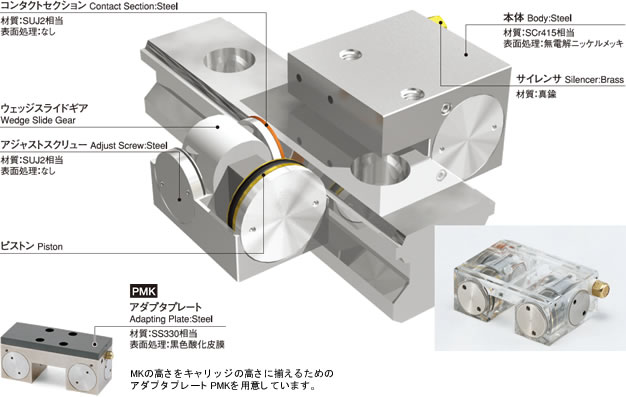

这个是代表这个产品的一个三维仿真图，但缺乏细节。

材质

本体	相当于SCr415	无电解镀镍
消音器	黄铜	-
接触面	相当于SUJ2	-
调节螺栓	相当于SUJ2	-

这个是制动器的外观


使用原理如下


楔形块的斜边效果，产保持力，除弹簧（空压，油压）产生的作用力矩外，再加上活塞的作用，利于楔形块的斜边效果，更将作用力矩扩展成N，此时N的作用力=F/tanθ的倍增力量，N做用在导轨上产生R的摩擦力，这个就是产保持力的原理。这个制动器，要气动的。

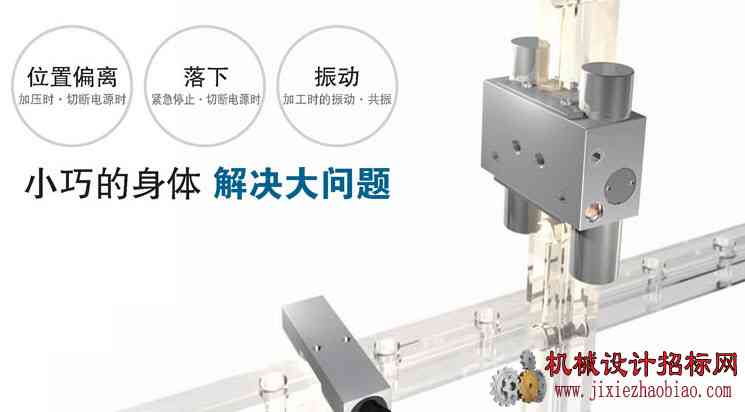

这个是个实际使用的例子。通过制动器来控制滑台的移动。1，可以防震，防抖
2，空压on时，夹紧直线导轨。
3，空压off时，松开。
4，在0.2MPa～0.8MPa的区间内，可以和压力成比例。
5，在另一个应用例子中：


竖直方向是使用的时候，具有刹车功能，可以防止坠落，自动急停。（这个可不是靠传感，这是不需要用电的）

6，0.6MPa下的保持力，可达2250N
附件是外形尺寸图，比例为1：1。

如有内行懂导轨制动器，请按上面的联系方式与我联系，我这里有外形尺寸；内部尺寸，以及细节设计，得您掌握。
设计费出1000可能被认为不多，但由于我们这提供了大量参考，估计懂的师傅，应该很容易就做出来了。
请电话或者qq跟我说一下内部的内容（选用的零件，比如密封圈，润滑脂必须可购买），我们可先支付500订金。

halfsmoke

谢四季 发表于 2014-5-25 13:56
这个怎么样了？

刚刚解决，准备用一些小加工厂现成的产品拼接，还在研究怎么保证寿命

谢四季

这个怎么样了？

正大设计工作室

这个防坠落，实在是没想明白怎么做呀，过山车上倒是有反向卡死，是通过齿车和轨道上的档梁接触的方式卡住斜面的，这个三维结构完全看不出怎么能有个脱落刹车的功能……是不是沟通不够？

halfsmoke

我再找找，还不是很确定这个

谢四季

这有一百多浏览量了吧，估计几十人都看过了，要不这项目推了吧

谢四季

你看，咱们内部解决不了的，外部更没戏

halfsmoke

设计要求已经更新，以上6点，承诺为设计的全部要求（材质可适当改变），望哪位设计可以代做
