《solidworks正树问答500+》170，换一种思考

正树

这个问答，分两部分，一部分是死脑筋的解决，一部分是另一种思考方式。

Q：


sw里有系列零件设计表  对每个名称下对应很多尺寸  我现在遇到的问题是 圆周阵列  每个规格的圆周整列数不一样 而且跳过的实例位置也不一样 圆周数可以用表格控制 但跳过的实例却没有相关选项 这个该怎么处理啊

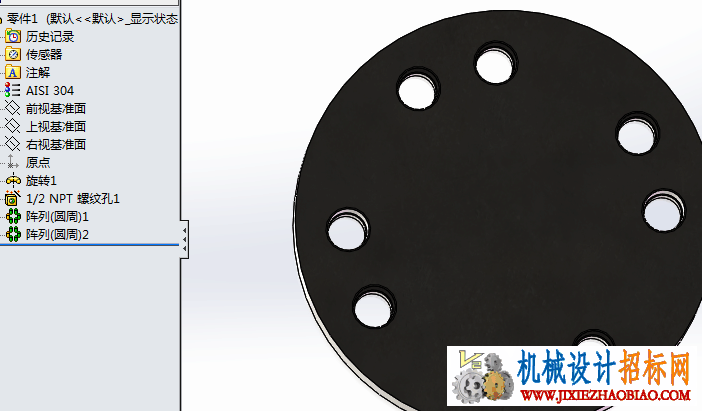

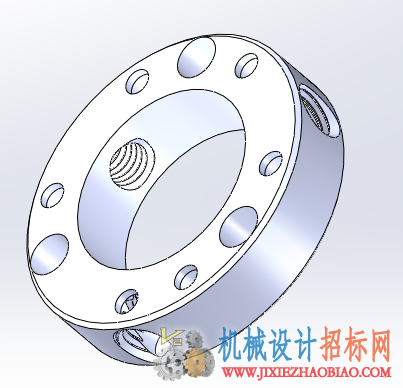

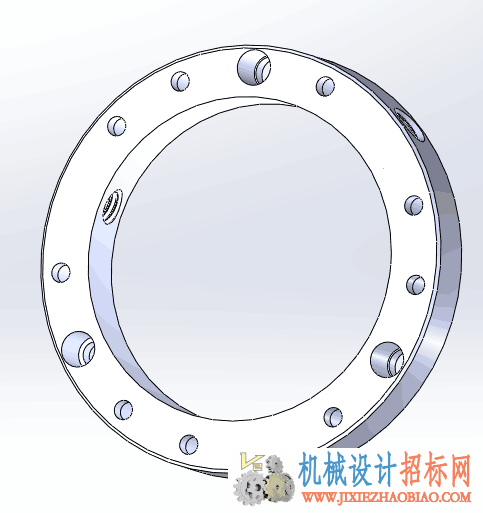

这个 螺纹孔和3个打孔 是均布的 这个好搞   但几个小孔 是在15等分点上跳过螺纹孔和大孔后的剩余位置 现在的问题是 这个跳过的点不能系列化  首次设置后  不管系列零件表中 矩阵数变成多少  它都是固定的 就会出现



死脑筋解决方案A：
你要的结果，是1个文件表示10个零件，对吧？

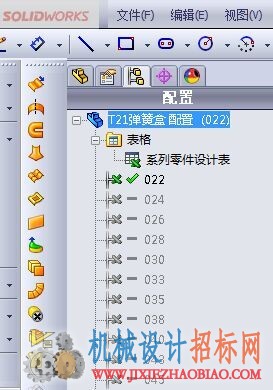

那你就在一个文件里，添加10个配置，画10遍图，结果和系列表是一样的。只不过没有excel而已。

你自己都说这跳过实例是没有规律的，那你想要个什么结果？本就是不可通过表格实现的

自己想象，你这10个点，在excel里，有可能是什么形式呢？如果你都想不出来，怎么配置呢？
就上面的零件这种规模，画40遍，用不了4小时
没什么好办法 只有笨办法
画15个不同位置的孔切除   表中选择要压缩的孔

换一种特征，解决方案B：


像这样，化整为零，第一个这样阵列

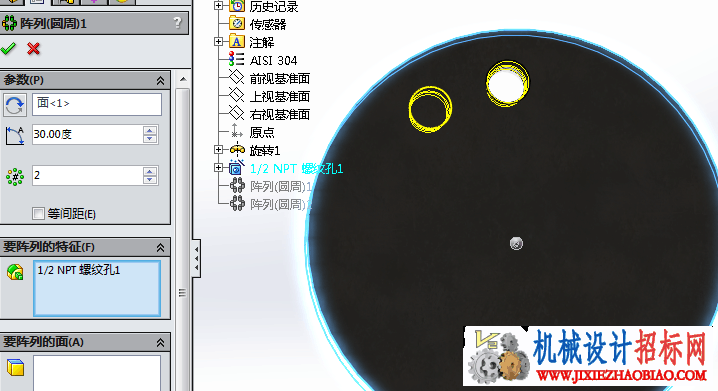

角度和数量是可以配置的

第二个这样，以第一个阵列作为阵列特征
