代理外观设计电池充电机

郑总

我们想请专业人士为我们设计电池充电机外观，绝对诚心征集，欢迎大家前来应征。

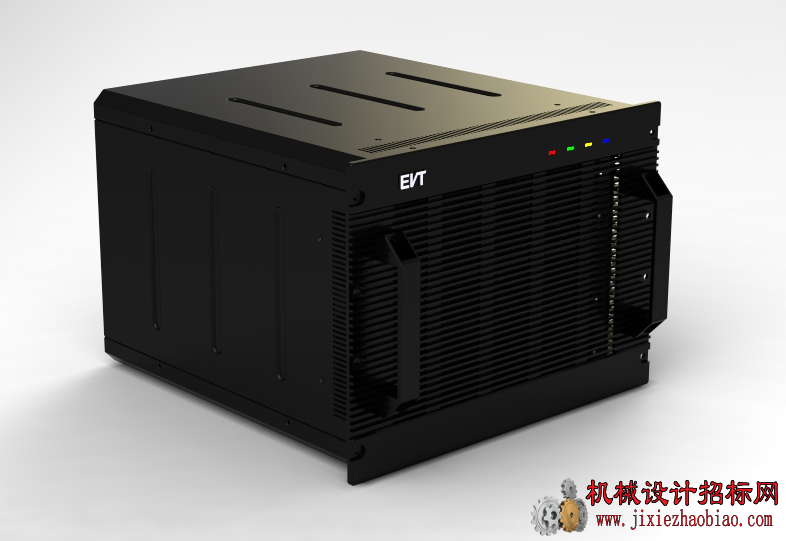

电动汽车充电机外观设计。
【内容】三款电动汽车电池充电机外观设计。内容包括设计分析定位、外观造型设计和外观件结构设计等相关工作。
【使用环境】电动汽车换电站使用
【设计定位】科技、高档、时尚、前卫、现代、简约，设计特有的产品元素，使该产品达到在同类汽车电池充电机产品中脱颖而出的效果，做到时尚、高档，增加卖点。
【相关要求】
1.材料：以钣金和型材为主，面板部分适当可融入注塑件；
2.外型：产品风格定位符合行业属性，感觉严肃，简约，符合工业设备的美感；
3.生产：设计符合产品批量化生产的要求，装配方便、稳定、可靠。

【电动便携式电池充电机】

一、设备外形尺寸及外形结构

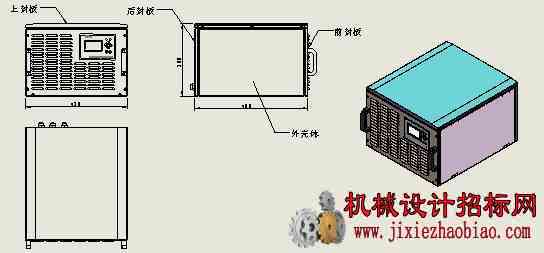

外形尺寸：430mmX480mmX308mm （长X宽X高） （ 如图一）
外形结构：由外壳体、前封板、后封板。

技术要求：
1）外壳体 是设备的主体，前后开口尺寸要大于392，便于控制器机构维护，底座安装 移动轮，便于移动。整体结实，外观简洁，美观，符合人性化审美需求；
2）前封板 是设备的正面，也是进风口，防护等级IP32，上面有操作面板（如图三），两侧安装拉手。材质考虑可塑料件，整体结实，曲线光滑，外观简洁，美观，符合人性化审美需求；
3）后封板 是设备的背面，也是出风口，防护等级IP32，上面三个出线孔。材质可考虑塑料件，整体结实，曲线光滑，外观简洁，美观，符合人性化审美需求；
4）上封板 是设备的顶部，材质可考虑铝或者塑料件，整体结实，外观简洁平整，符合人性审美观要求。
由于产品产量不大，在模型设计过程中，要考虑造价成本。

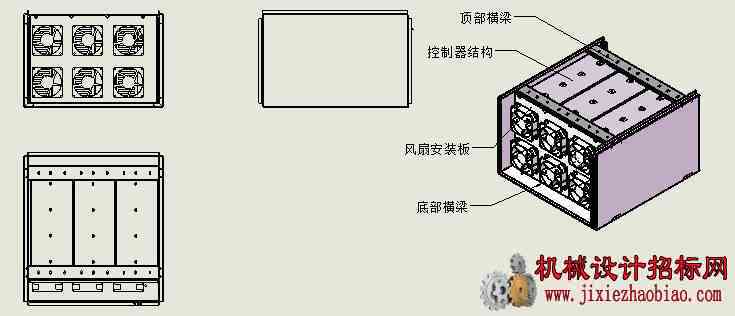

二、内部结构（如图二）

①内部结构：三个控制器机构、风扇安装板（有6个风扇）和上下各两根横梁；

②技术要求：
1）控制器安装 固定结实，便于安装维修拆卸方便，走线路径美观；
2）风扇安装板 上下两排，上下两个风扇各对准散热器的中间位置，保证散热通畅，便于安装拆卸；
3）顶部横梁 用来固定控制器机构，固定结实，便于控制器结构拆卸；
4）底部横梁 用来固定控制器机构，固定结实，便于控制器机构拆卸。

三、设备总体要求：防护等级IP32，总功率1000W，考虑散热顺畅，使用操作方便，外观优美，符合人性审美观。对维护来讲，拆卸简便可靠，提高工作效率。

tueiqo

正树

已经发您私信了

郑总

正树 发表于 2014-5-27 19:40
能否让我来做，我们的设计团队有一位总工程师做了近30年的汽车零配件，外观角度，我们也做过如三一兵工的手 ...

你电话多少？

郑总

朱月 发表于 2014-5-27 19:25
也不知道别人您这要求的防护等级有没有意义，如果照本宣科地，照着尺寸来，其实都能做，但评级都得找实验室 ...

你这个说的不对，估计是没做过高要求，高标准的设备吧

谢四季

求关注，可以接单，有实力解决

正树

能否让我来做，我们的设计团队有一位总工程师做了近30年的汽车零配件，外观角度，我们也做过如三一兵工的手持PDA，IP54的防护等级。散热方案可做热分析，只要您能提供部件散热率。外壳我们可以做手板加工，并且有手板加工能力。至于拆卸，需要跟您详谈，进一步了解结构。QQ14136837

朱月

也不知道别人您这要求的防护等级有没有意义，如果照本宣科地，照着尺寸来，其实都能做，但评级都得找实验室吧，这样的要求，其实意义不大

dike

我们专业结构设计 希望可以和贵公司合作

正树

郑总 发表于 2014-5-28 08:42
你电话多少？

已经私信给你
