“钣金展开”的Y因子和K因子

雨点

据统计，我国钣金加工业年总产值已达到了1万亿元之多，其中深圳约占2000个。钣金加工行业与我们的生活息息相关，虽然相对于金属加工来说只占20%~30%的比重，但是绝大多数的制造业中都会涉及到钣金加工，如计算机、机械、纺织、电气、仪表、环卫、厨卫、办公等，具体如高低压柜、控制箱、电器箱、垃圾桶、设备外壳、电脑机箱、不锈钢厨卫设备、办公家私产品、地铁产品等，这些产品的实现，首当其冲的就是产品的钣金展开计算。

钣金的展开长度和钣金的厚度、折弯半径、折弯角度，以及钣金材料属性（通过Y和K因子来表示）有关系。

首先介绍Y因子和K因子：

1）K因子为钣金内侧边到折弯中线距离和钣金厚度的比值，如图1中K因子的方程式：K=A/T。

图1

2）Y因子是根据折弯中线相对于钣金厚度计算出来的比值，Y因子公式：Y=K*(π/2)。Proe中Y因子默认为0.5。

钣金展开计算公式：

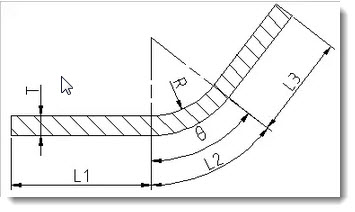

如图2中钣金的展开长度 L=L1+L2+L3

L2=（π/2*R+Y*T）θ/90

其中π=3.1415，R为钣金内侧折弯半径，T为钣金厚度，θ为折弯角度（单位度）

图2

常用材料Y因子和K因子数值：

材料：软黄铜、铜，Y因子：0.55，K因子：0.35。

材料：硬黄铜、铜、软钢、铝，Y因子：0.64，K因子：0.41。

材料：硬铜、青铜、冷轧钢、弹簧钢，Y因子：0.71，K因子：0.45。
