《solidworks正树问答500+》187.1接6通管补面再加厚技巧

正树

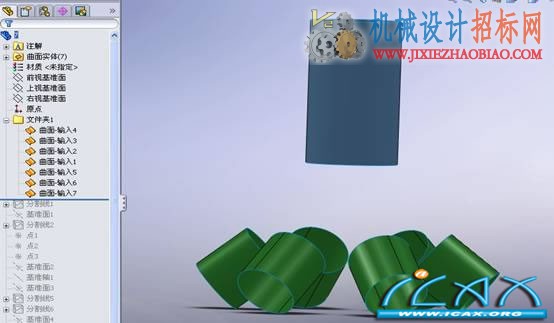

第一步：先导入IGS线框，得到如图曲面组，生成文件夹，把曲面放入文件夹内，主要是使设计树看起来简洁，如图13－1所示。

    图13－1

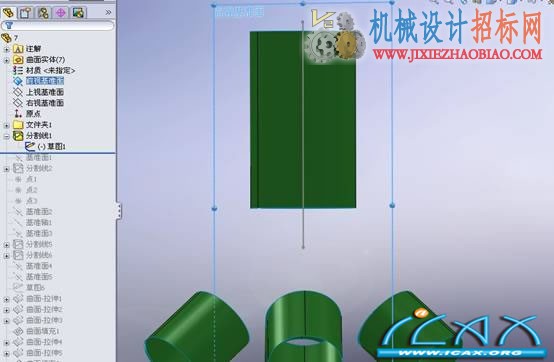

    第二步：在右视基准面做草图，过原点画竖直线，用分割线把上面的圆曲面分割，如图13－2所示。

    图13－2

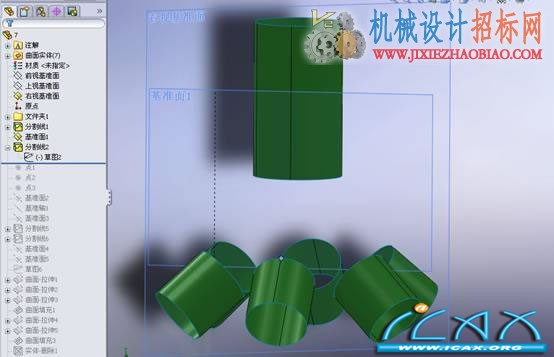

    第三步：建立基准面1，相切与上面的圆曲面且过如图所示点，在基准面1上画一竖直线过原点，如第二步用分割线把上面的圆曲面分割，如图13－3所示。

    图13－3

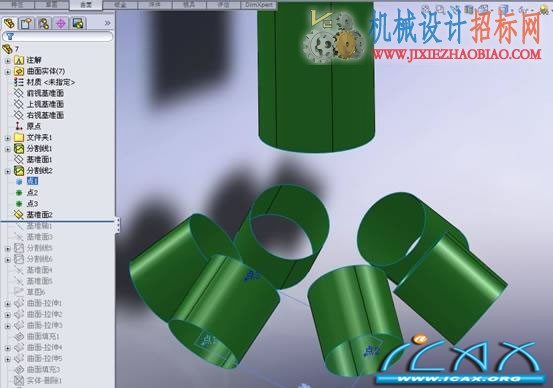

    第四步：在上面的圆曲面上两相邻的分割线所对的两小圆曲面上，分别做出圆端面的圆心，以三个圆心点为基础建立基准面2，如图13－4所示。

    图13－4

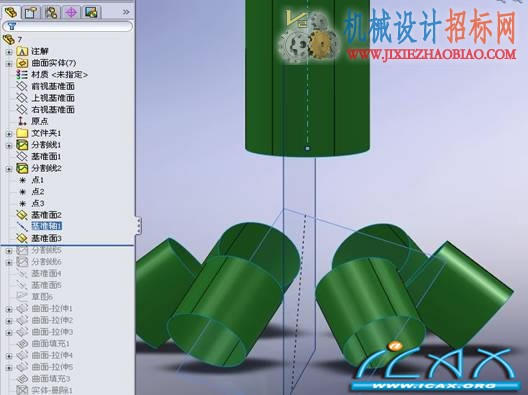

    第五步：做上面的圆曲面的旋转轴为基准轴，过基准轴且垂直基准面2建立基准面3，如图13－5所示。

    图13－5

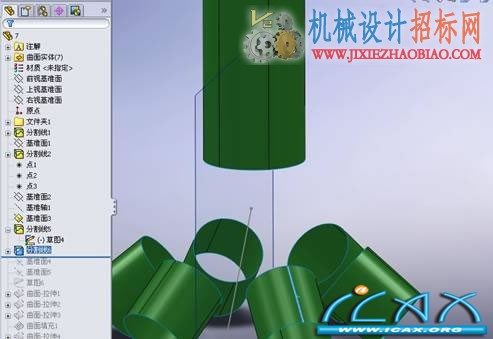

    第六步：在基准面3上做草图，画直线与图中蓝色直线平行，如第二步用分割线把基准面3两侧的圆曲面分割，如图13－6所示。

    图13－6

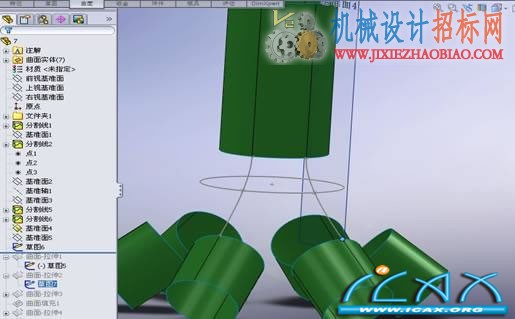

    第七步：在右视基准面做草图，画样条曲线，使曲线与上面的分割线与下面的分割线都相切。建立基准面5，与上视基准面平行，且过刚做的样条曲线的转接点。在基准面做草图以原点为圆心过样条曲线的转接点做圆。建立基准面4过如图13－7，上面的曲面的分割线与下面的曲面的端点如图。如右视基准面画样条曲线一样画样条曲线，转接点穿透基准面5上的圆，如图13－7所示。

    图13－7

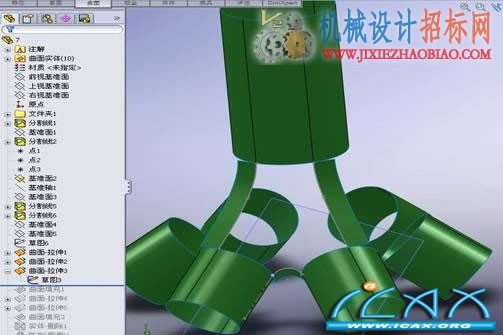

    第八步：在基准面2做草图，画弧线，使弧线相切于两小曲面的分割线，如图13－8。分别对第七步做的两样条曲线与刚做的弧线拉伸曲面，如图13－8所示。

    图13－8

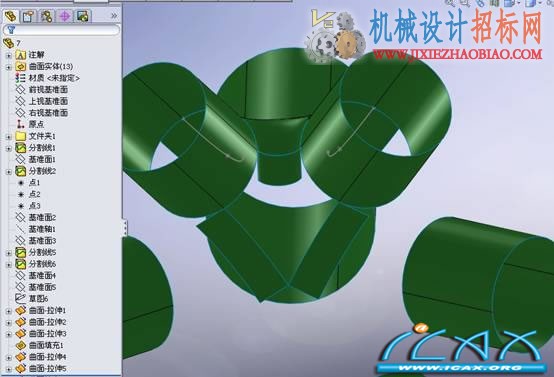

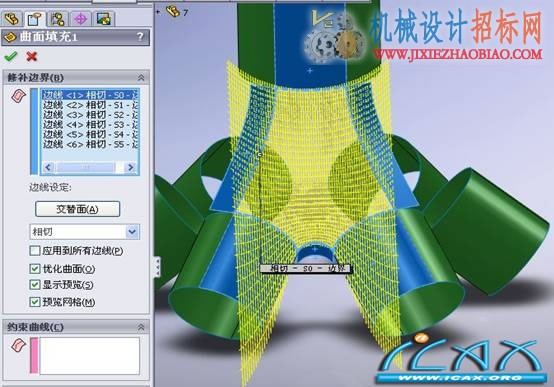

    第九步：填充曲面，选择第七步和第八步拉伸曲面的边界，与分割后原来曲面的边界为约束曲线，选择全部相切，如图13－9所示。

    图13－9

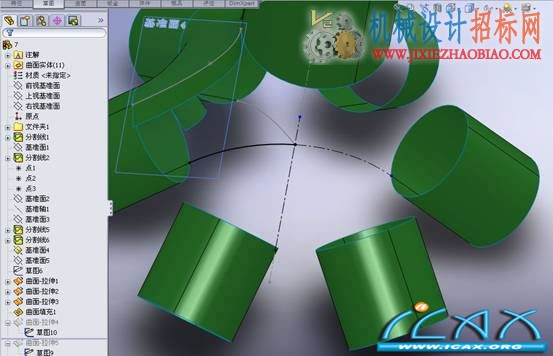

    第十步：在右视基准面与基准面4分别做如图的弧线，弧线与相对两小曲面的下分割线相切，如图13－10所示。

    图13－10



    第十一步：与第八步一样，做第十步的弧线的拉伸曲面，如图13－11所示。

    图13－11

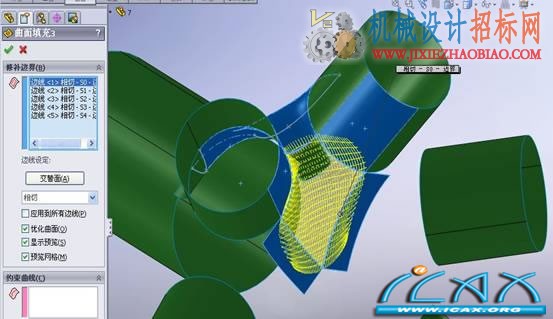

    第十二步：与第九步一样，选择第八步和第十一步拉伸曲面的边界，与分割后原来曲面的边界为约束曲线，选择全部相切，如图13－12所示。

    图13－12

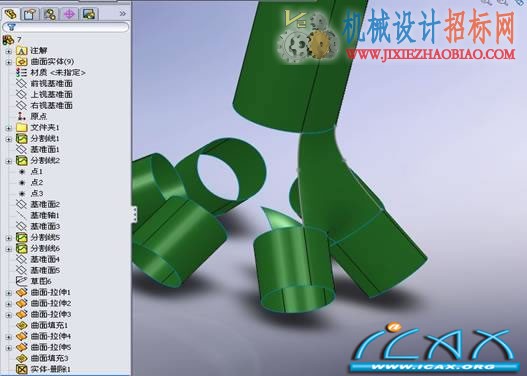

    第十三步：删除实体，删除全部拉伸曲面，如图13－13所示。

    图13－13

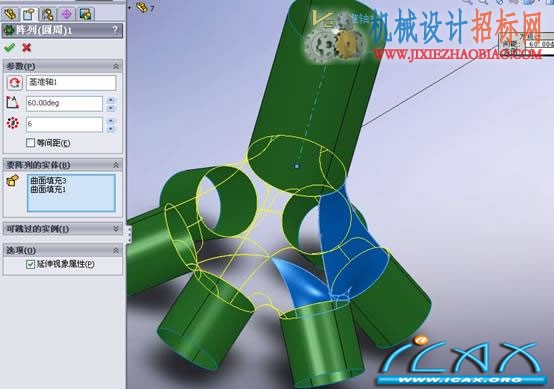

    第十四步：圆周阵列，以基准轴为旋转轴，角度为60，数量为6，阵列的实体为曲面填充1和曲面填充2，如图13－14所示。

    图13－14

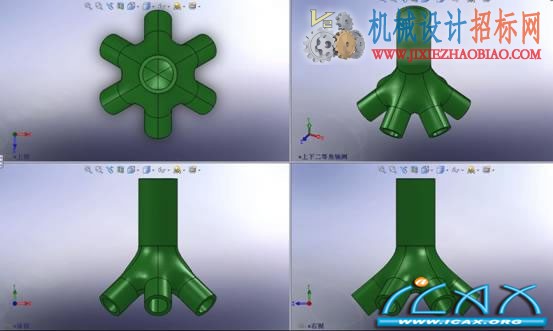

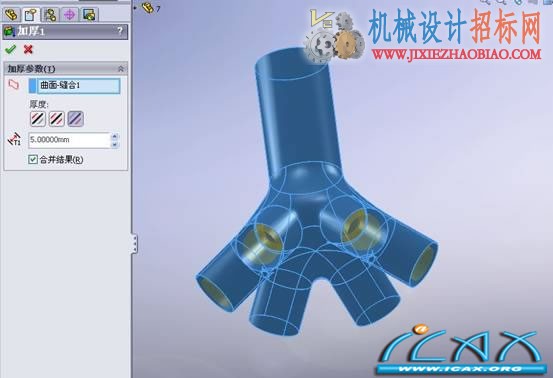

    第十五步：曲面基本完成，把全部的曲面缝合起来，再加厚，如图13－15所示。

    图13－15



    1接6通管补面再加厚完成。
