JZL型系列轴流风机:

JZL系列轴流风机叶轮设计采用铝合金压力铸造,外形精致美观,使用可靠,从根本上解决叶片断裂故障;气动设计应用ANSYS-CFD模拟技术,结合航空技术及国内、国外先进的翼型开发出来系列轴流风机叶轮;为降低噪声,叶片翼型截面将径向线向来流的进气方向倾斜15°~20°,叶片为机翼型、前掠式扭曲叶片;噪声低、效率高。

风机规格及传动型式

规格:由叶轮组直径分为:No2.8、No3.15、No3.55、No4.0、No4.5、No5.0、No5.6、No6.3、No7.1、No8.0、No9.0、No10、No11.2共计十三种常用机号。

传动方式:

电动机与叶轮组直接联接:JZL/DZ(一边R弧、一边法兰)、JZL/GDⅠ(两边法兰)、JZL/GW(一边R弧、一边法兰);

电动机与叶轮组三角带联接:JZL/GDⅡ(两边法兰);

JZL型轴流通风机(JZL/DZ、JZL/GDⅠ、JZL/GDⅡ三种系列轴流风机)


JZL-DZ型系列轴流风机

JZL-DZ型系列轴流风机

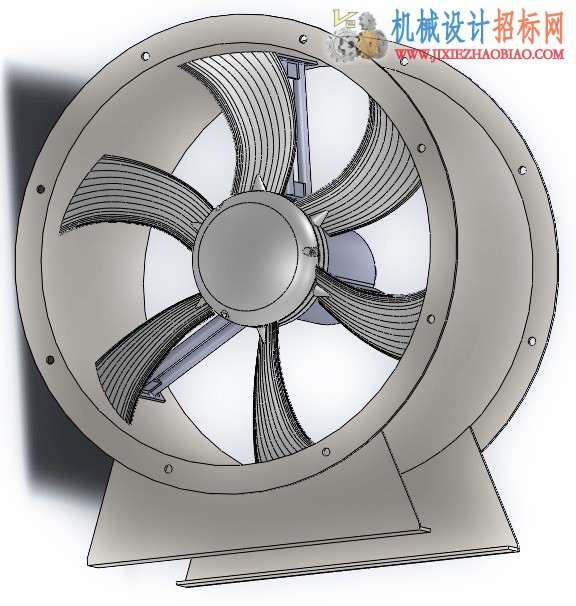

JZL-GD型系列轴流风机

JZL-GD型系列轴流风机

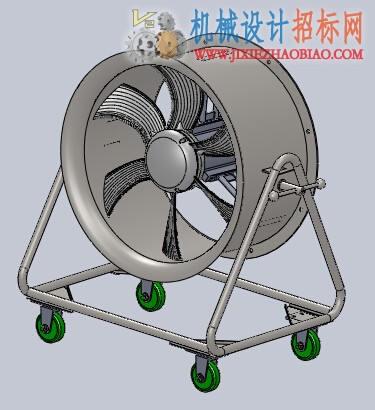

JZL-GW型系列轴流风机

JZL-GW型系列轴流风机
