离心风机平板式叶片展开设计流程研制及应用

1995fan

平板式叶片展开离心风机设计流程研制及应用
摘 要：为节省风机叶轮组展开工作时间，提高离心通风机平板叶片的展开精度；针对离心风机平板翼型及设计特点；通过三维设计软件solidworks及二维设计软件AutoCad相结合，展开结果表明，使用SolidWorks设计模型展开效率高、精度高。
适用范围：4-68、4-72、6-30、GY4-73、Y5-47、Y5-48系列单板平板叶片风机的设计展开工作。
一、平板型叶片SolidWorks模型建立:

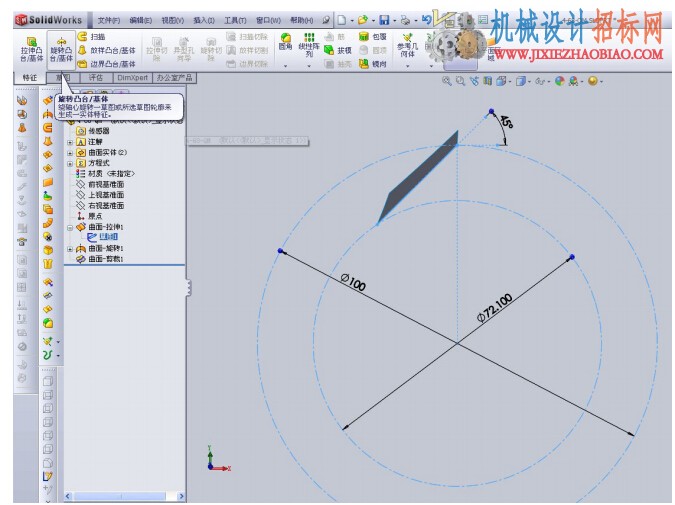

1、启动SolidWorks 2010→新建→零件→草图绘制(气动略图叶轮组轮盘投影尺寸)→曲面拉伸(模型拉伸高度气动略图叶轮组高度)→曲面旋转→曲面剪裁；
