行星轮系回转-直线变换机构1

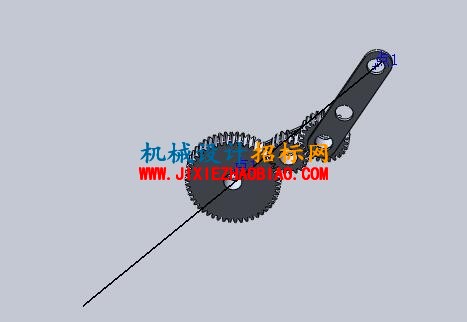

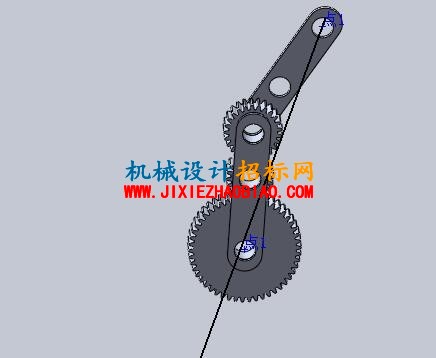

如图所示为外啮合行星轮系机构，齿轮2固定不动，转臂4为主动件绕齿轮2的圆心转动，齿轮1、3与转臂绞连，齿轮1的节圆直径d等于齿轮2的节圆直径D的一半：d=D/2。与转臂4等长的摆杆5与齿轮1固连。当转臂4转动时，摆杆5的端点Q在齿轮2的直径方向做往复直线运动。
