行程加倍往返机构

六月飘雪

行程加倍往返机构

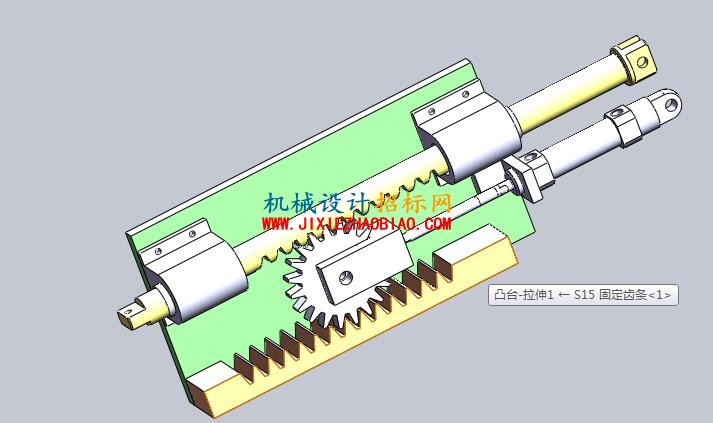

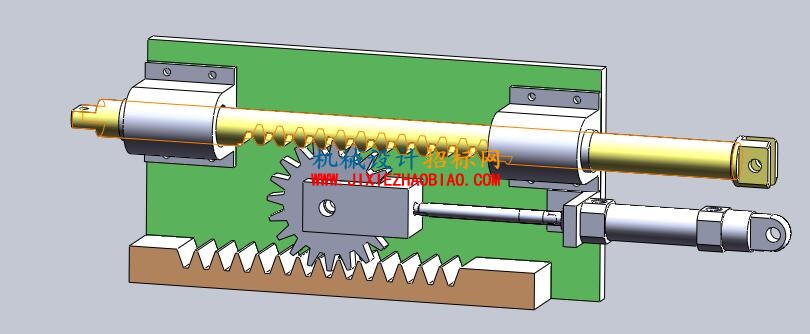

此机构是以气缸为动力源，通过齿轮齿条传动来实现的行程加倍的机构。在本机构中从动件形成L2为气缸形成L1的2倍，即：L2=2*L1

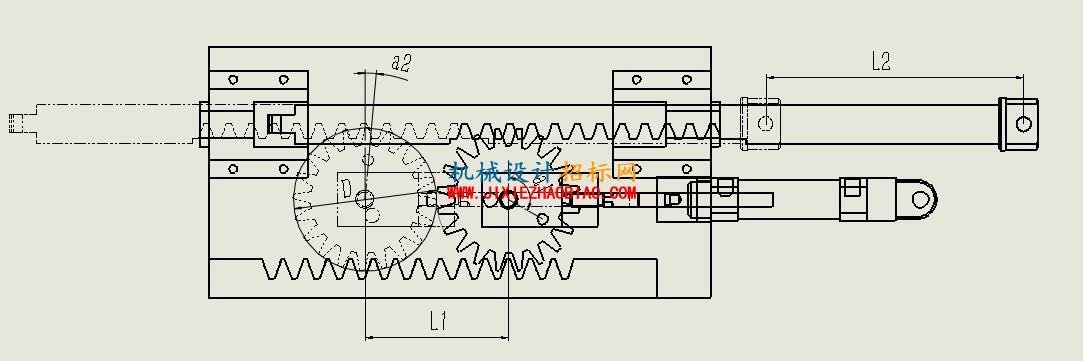

从动件形成L2等于气缸形成L1与齿轮转动所形成的距离之和，齿轮转动所产生的距离与在齿条上前行的距离相等，为:3.14*D*(a1-a2)/360=L1。所以此机构可实现行程加倍。
