提升SolidWorks运行速度的测试和建议

正树

测试条件。
a. 机器环境

• Dell Precision 5500
• 6GB 内存
• 双核2.4GHz CPU
• Nvidia Quadro FX 4000 显卡
• 文件存储硬盘：7200 RPM, 1 TB
• 操作系统硬盘：磁盘阵列，包括三个320GB，7200RPM硬盘  显卡：Nvidia Quadro Fx 4000
• Windows7， 64位操作系统
• solidworks 2011 SP1.0


b. 测试文件

• 6637元器件
• 5862 零件
• 子装配 663
• 顶级装配关系 13011个实体
• 总装配文件大小：2.4GB


c. 初始测试环境

• 文件全部存为最新版本，并且存在本地一块硬盘
• 操作系统设置，用户设置，以及交换空间（SWAP Space）为默认值
• 装配体全部零件到位，装配关系清楚
• SolidWorks 系统设置为默认
• 默认SolidWorks插件打开
• RealView 图形功能打开
• 图像质量设置为高


d. 测试方法

• 多次运行同一个宏命令。
• 工作流程操作包括：打开，旋转，建模，重建，切换图纸，保存，关闭。
• 每次调整若干设置来比较速度区别。

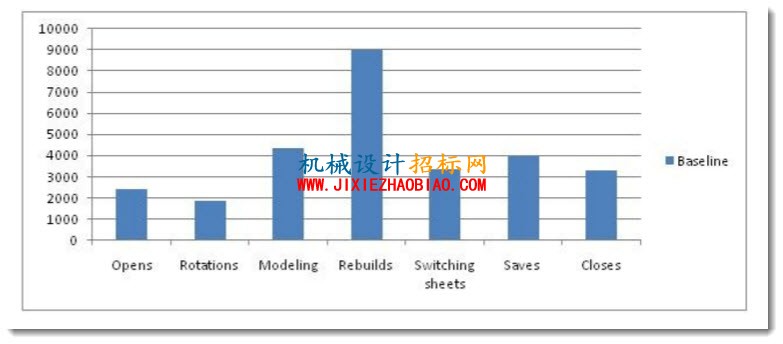

e. 基准测试结果

• 一个基准测试循环需要的总时间约为7小时50分钟。
• 各个步骤时间分布如下图，纵轴单位为秒。

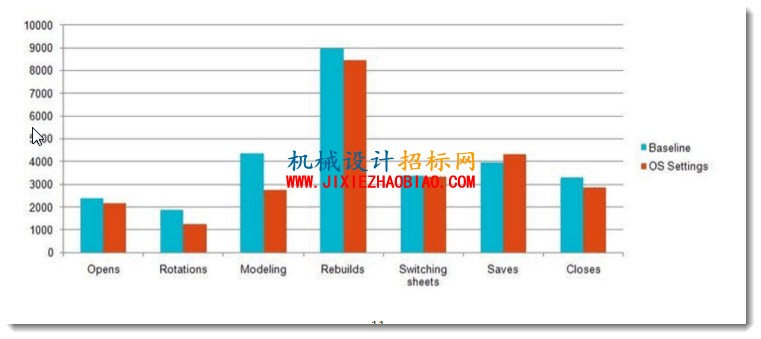

1. 操作系统设置优化
Windows操作系统默认设置是为了达到最佳的外观视觉效果，但是这样做经常会以牺牲性能为代价。作为设计师和工程师，我们更关注的是工作效率，所以可以通过以下调整来保证性能。

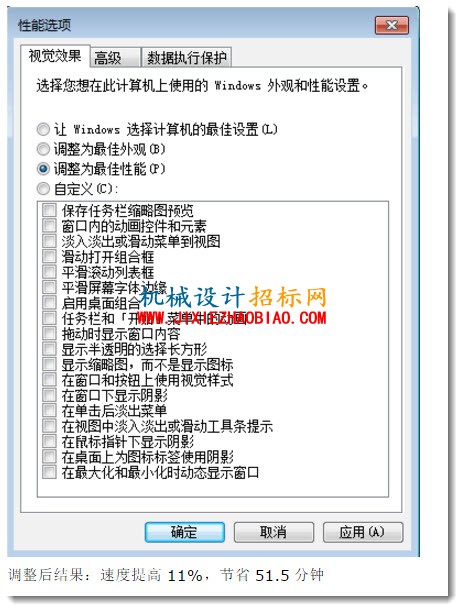

我的电脑>右键>属性（或控制面板>系统属性）> 高级(性能) > 设置 > 视觉效果 > 调整为最佳性能

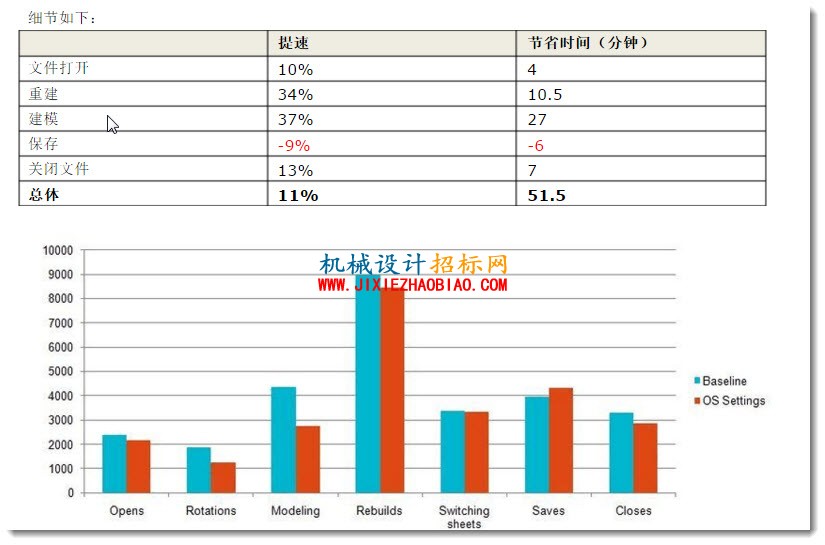

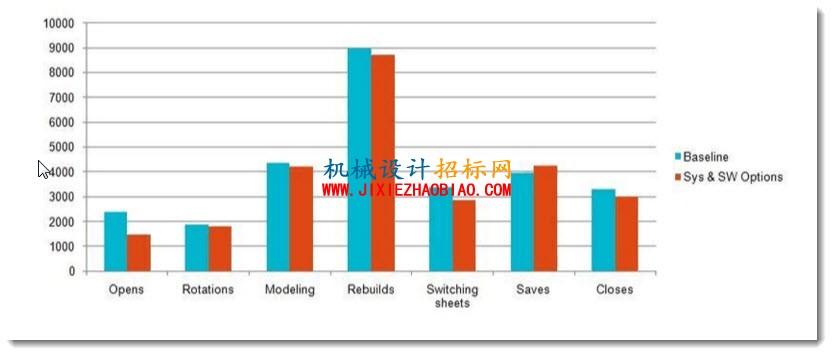

很难解释保存速度为何变慢，可能是测试过程中的环境干扰。但是从总体趋势可以看出，操作系统的设置带来了可喜的性能提升。

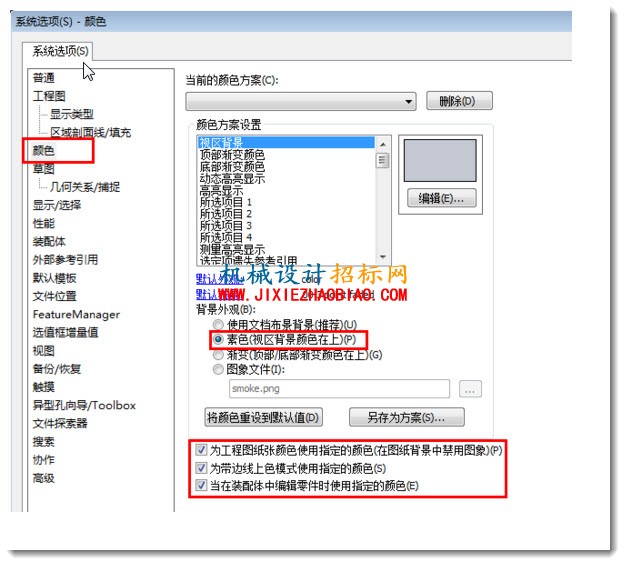

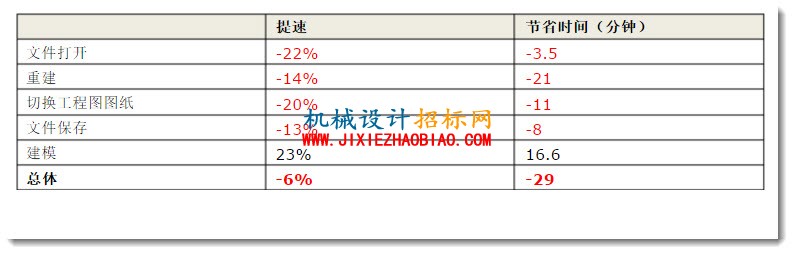

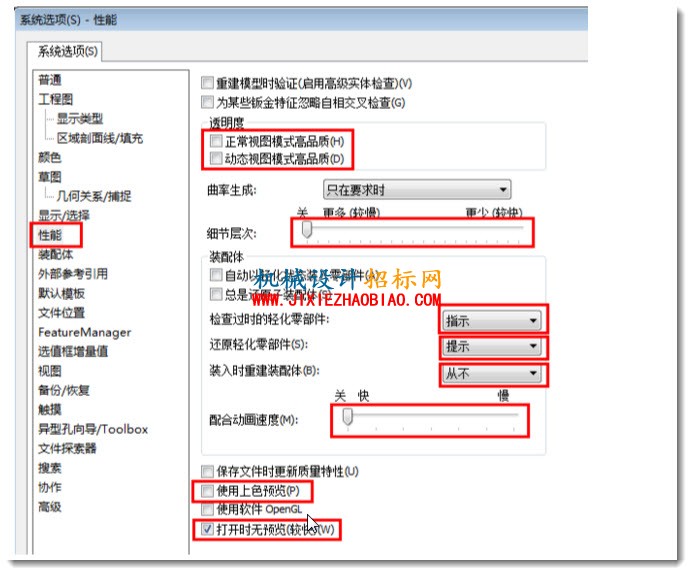

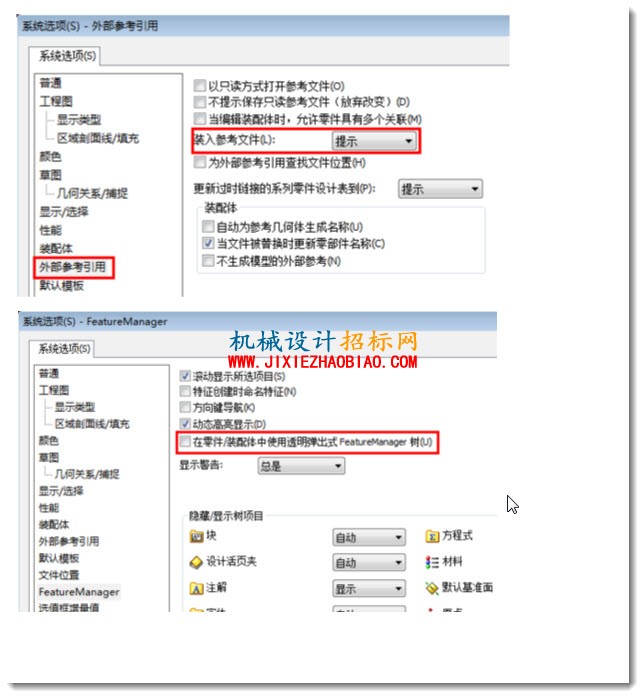

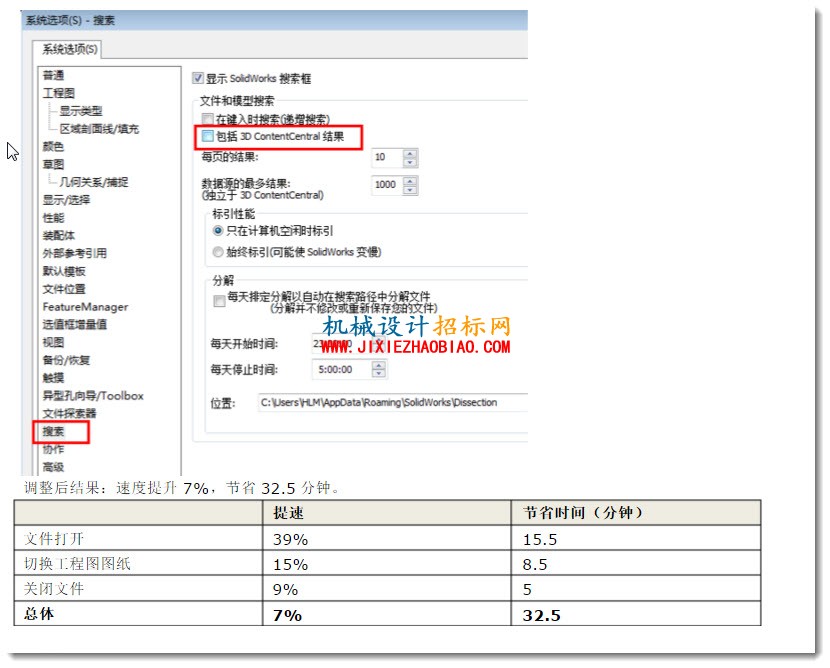

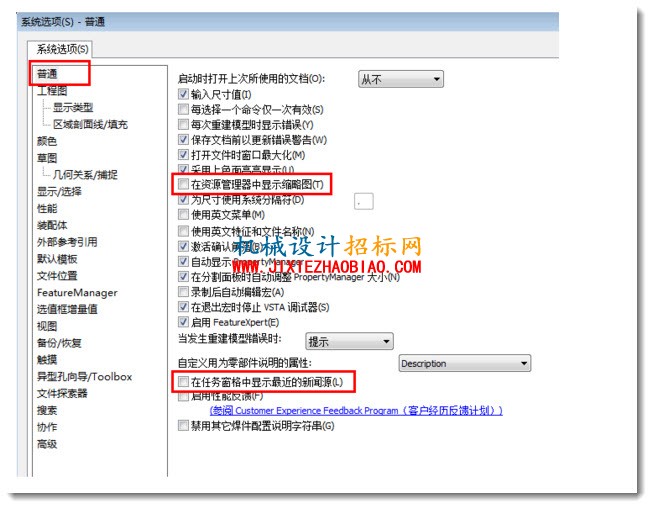

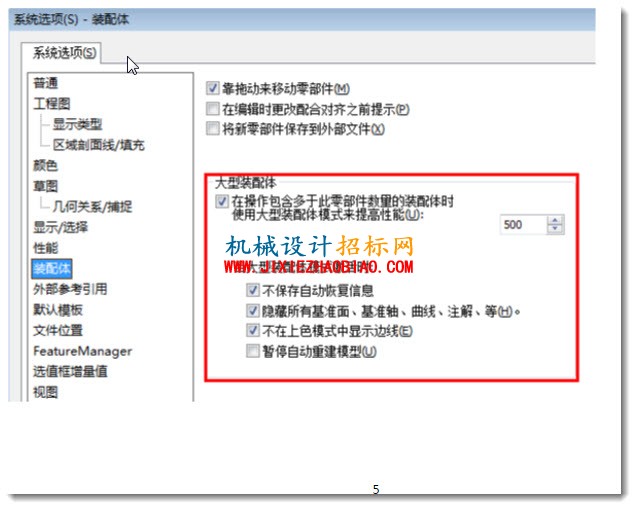

2. SolidWorks 设置优化：工具-选项
这里比较了使用SolidWorks常见设置与我们认为的优化设置，得出了明显的优化结果。以下是优化性能推荐的设置。

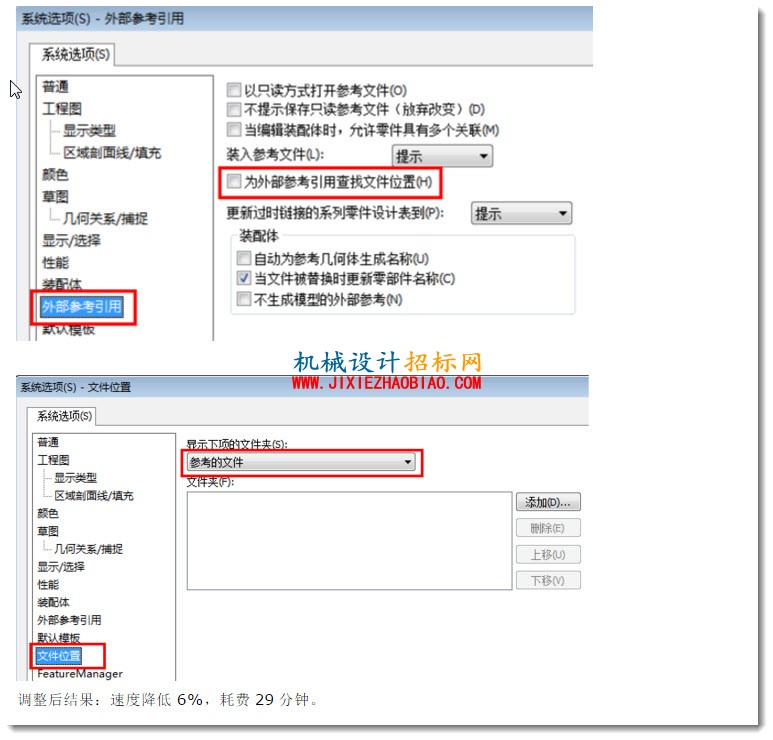

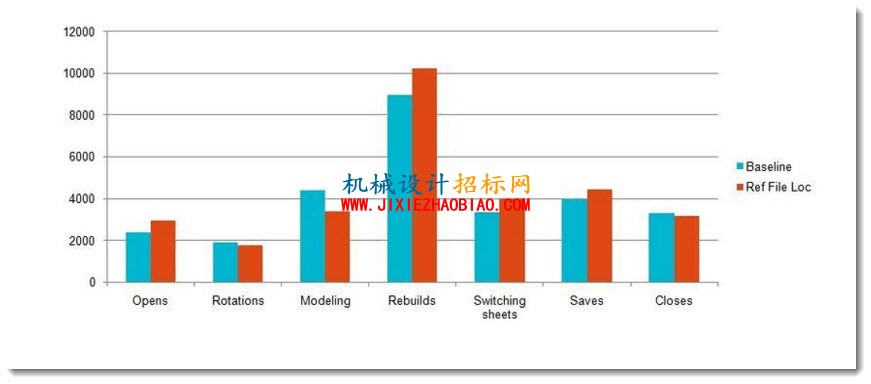

3. 外部参考文件引用（尽量避免）
外部参考文件引用是为保证在打开装配体的时候，SolidWorks能够遍历所以环境，甚至包括网络驱动，从而确保找到引用文件。但是这个选项如果用不好，会极大的降低SolidWorks的速度，虽然在本次测试中恶化并不是很明显。

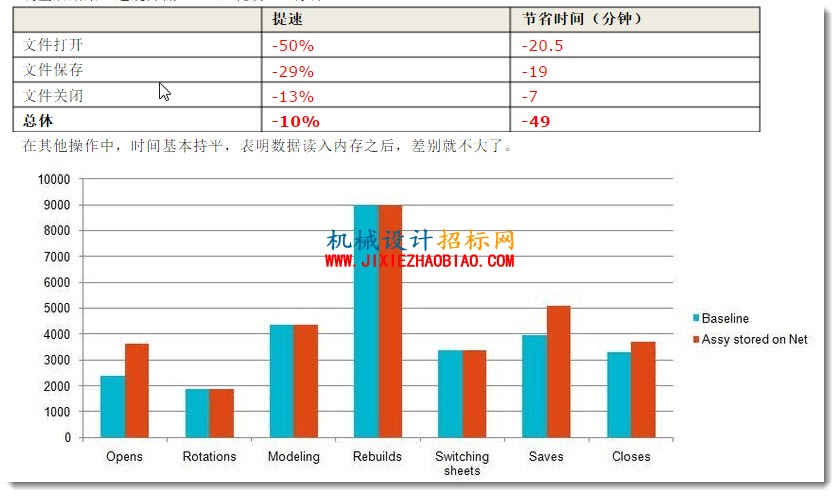

4. 通过网络存储文件（尽量避免）
我们都知道在网络上存取文件比本地缓慢，这在SolidWorks文件操作中体现的更严重。
调整后结果：速度降低10%，耗费49分钟。

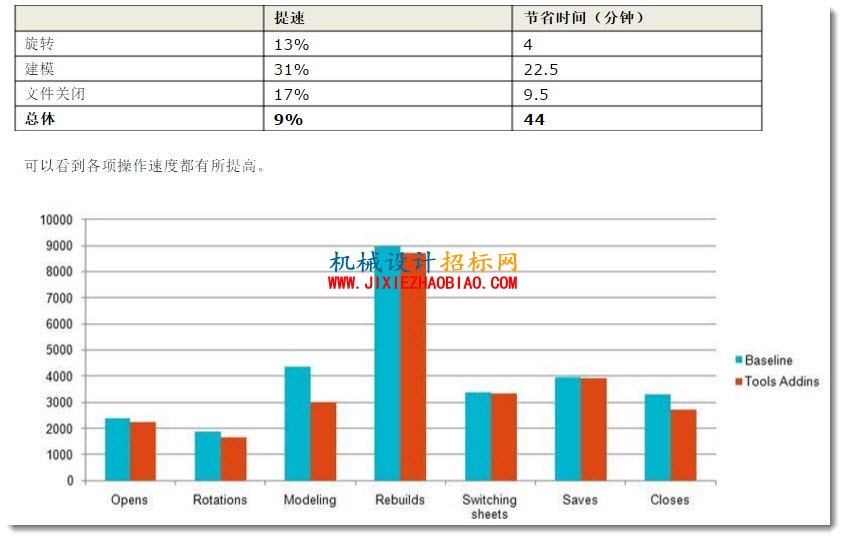

5. 关闭不需要经常使用的插件 本项测试关闭了下列插件。

• Photoview 360
• SolidWorks Simulation
• SolidWorks Toolbox
• SolidWorks Toolbox Browser
• SolidWorks Utilities


调整后结果：速度提升9%，节省44分钟。

另外节约机器资源的办法还包括关闭聊天工具，电子邮件的自动通知，关闭操作系统不必要的服务程序。

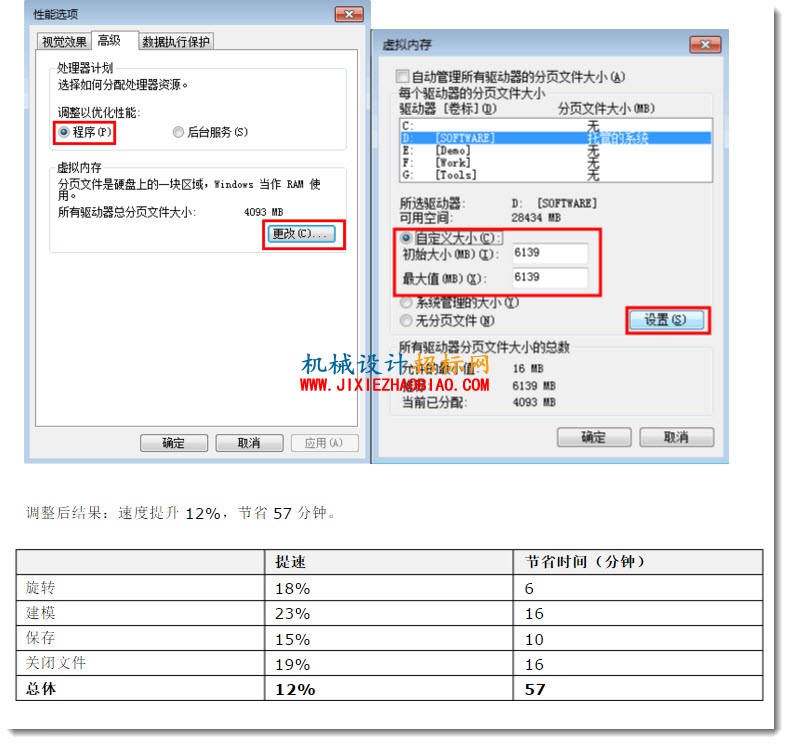

6. 增加虚拟内存大小
我的电脑-右键-属性（或控制面板-系统属性）——高级(性能)——设置——(高级)——(更改) 本次测试中，我们并没有采取复杂的计算过程，而是简单的设定页面文件大小是安装内存的两倍


7. 软件升级后，文件版本未更新 (尽量避免)

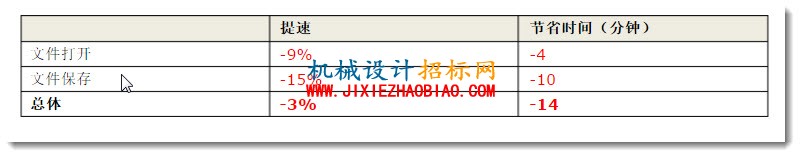

本次测试我们采用了更新到SolidWorks 2011版本的文件速度做基准，然后测试了停留在SolidWorks 2010版本文件。
调整后结果：速度降低3%，多耗时14分钟。

所以文件更新到最新版本有助于节省时间。

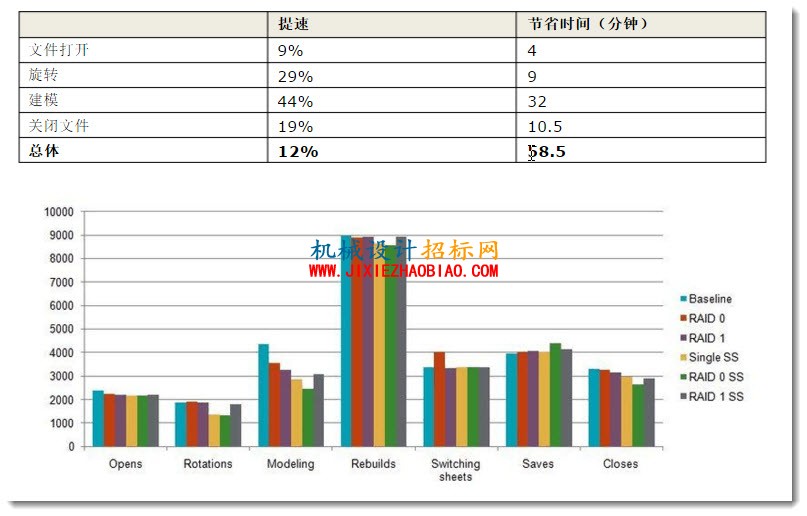

8. 优化硬件驱动器选项：2块固态硬盘组成磁盘阵列选项0（RAID0 SS）
由于磁盘驱动程序的问题，这项调整并未产生我们预想的速度提升。今后如果我们修复了驱动程序，会公布更新的结果。
调整后：速度提升12%，节省58.5分钟。

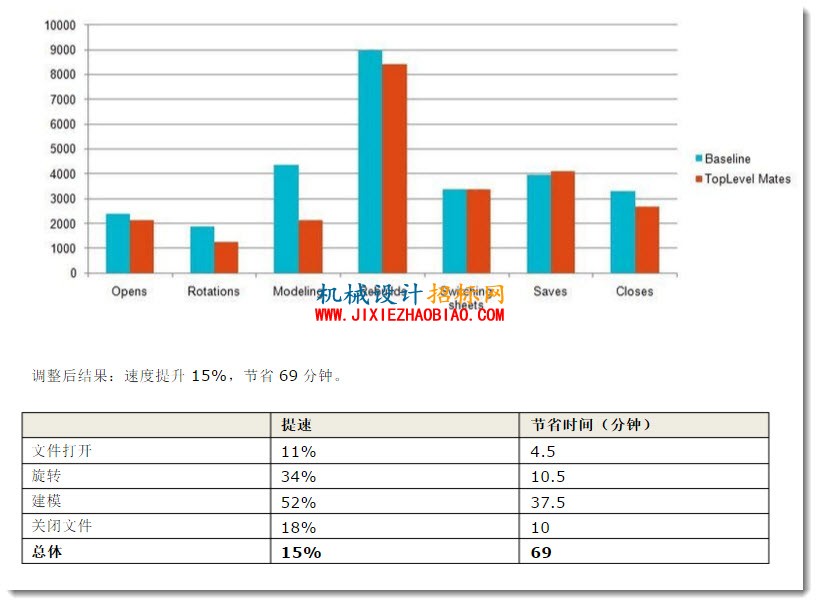

9. 优化装配体约束和柔性子装备
约束方式对大型和小型装配体速度有着显著的影响。我们的测试模型有大量的顶层装配体约束和柔性子装配体。SolidWorks打开装配体的时候，需要计算所有的顶层约束以及柔性子装配体本身的顶层约束。所以创建子装配体从而减少顶层约束，以及关闭柔性子装配体对提高性能有明显的帮助。
调整后结果：速度提升15%，节省69分钟。
