冲压模具讲座 第3讲 冲裁加工的废料回跳对策（1）

六月飘雪

第3讲 冲裁加工的废料回跳对策（1）

种别：剪切加工

   废料回跳是指冲裁废料未停留在凹模上、而是升至凹模表面的不良现象。毛刺对策虽然改善了冲裁效果，但同时也减弱了冲裁废料与凹模侧面的摩擦力，导致易产生废料回跳。

废料回跳的原因

　以上为主要原因。此外还存在磁性、回弹等因素，但影响都比较小。

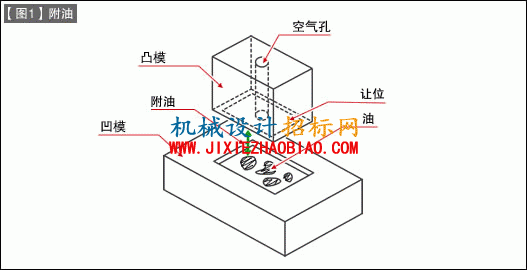

附油的原因

　附着于材料表面的加工油，使凸模下表面与材料紧密贴合，阻碍周围的空气流入，材料被吊起。

油着対策

1、对材料的供油在凹模面多给、凸模面少给。

     2、在凸模下表面（与材料的接触面）设置让位，减小接触面积。

     3、设置空气孔，吹少量空气。（可与上述让位同时采用）

吸附的原因

　在加工完成、凸模复位的工序中，凹模成为气缸、凹模内的材料作为底部、凸模成为活塞，材料与凸模下表面之间产生减压，材料被吸上去。

吸附对策

1、由于减压与凸模速度成正比，所以可降低加工spm。

2、开吸气孔。

※	设置卸料螺钉、强制控制废料回跳的方法对任何原因的废料回跳均有效。本讲座只对除这种方法之外的其他的可能有效的对策进行了介绍。
