群友问了个问题，引出一系列的内容。所以也学习一下，看看这特征库，网上是怎么教的
  在常规机械设计中，经常碰到板材上四孔对称的设计情形，虽然设计难度不大，但如果设计量很大，也是十分繁琐的工作。现在通过建立库特征加快设计速度，提高效率。

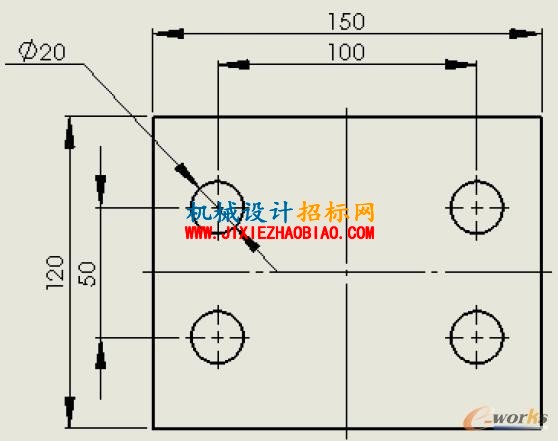

    问题描述如下：平板上四孔居中对称，通孔。

图1 板材上四孔对称的设计

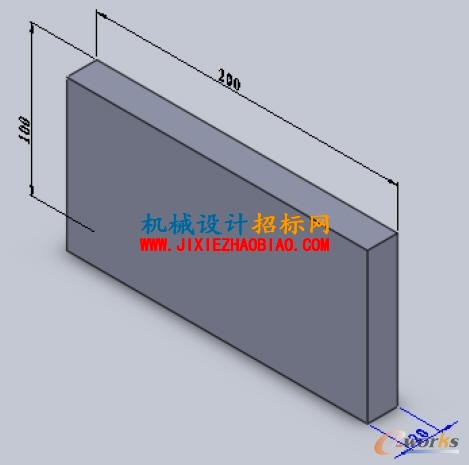

    1、建立机体特征。绘制一个任意大小的矩形草图，这里取为100×200mm，然后拉伸任意厚度，这里暂定20mm。

图2 建立机体特征

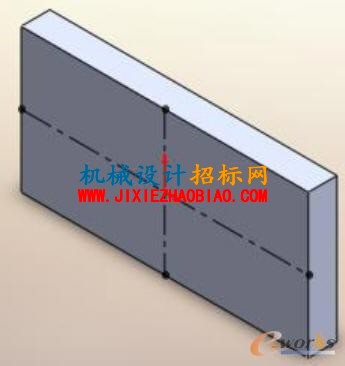

    2、在100×200mm的面上开草图。用中心线画两条对称线，做线时务必捕捉到边的中点，如下图。

图3 在100×200mm的面上开草图

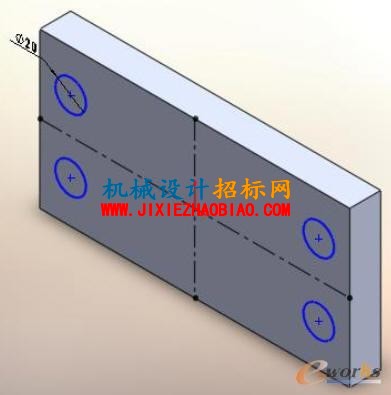

    3、在四分之一范围内做一个圆，标注尺寸，假设（φ20，然后在X、Y方向上分别镜像，如下图：

图4 在四分之一范围内做一个圆

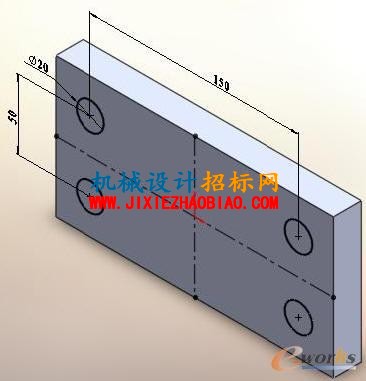

    4、标注孔距。假设标注50、150，完成后如下图。

图5 标注孔距

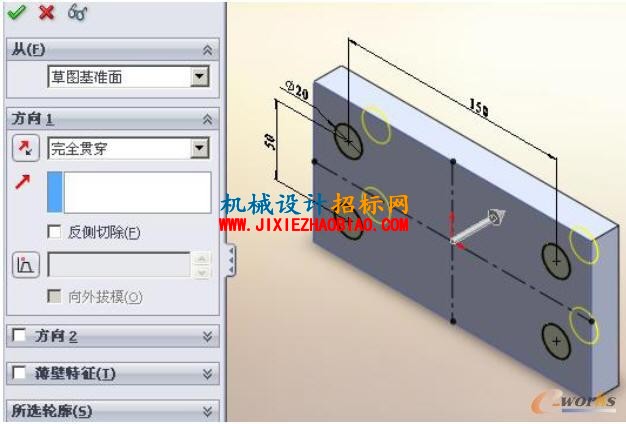

    5、拉伸切除四个孔。终止条件：完全贯穿。如下图：

图6 拉伸切除四个孔

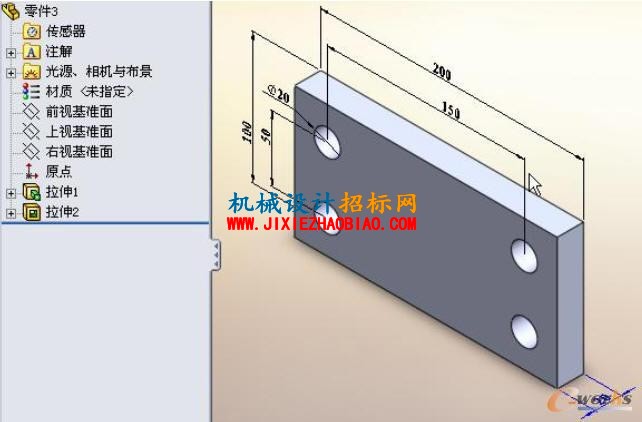

    6、完成后的效果及特征树如下图：

图7 效果及特征树

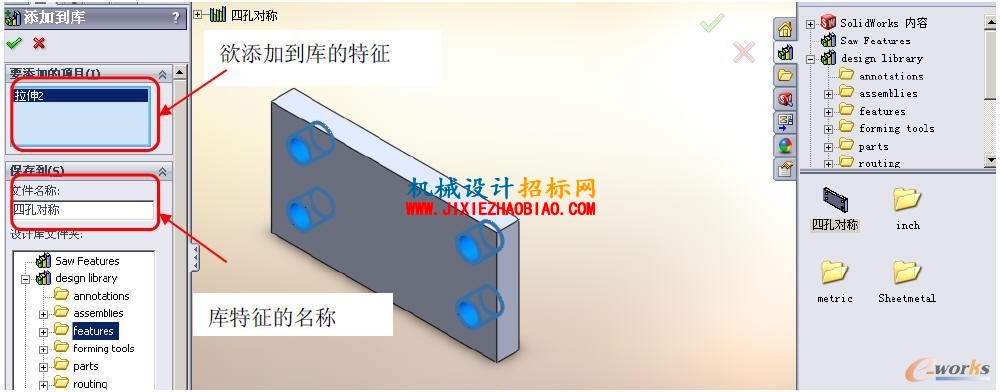

    7、用鼠标把拉伸2从特征树中拖放到特征库中，松开鼠标后弹出“添加到库”属性框，为文件名称键入一个有意义的名字：四孔对称，如下图：

图8 添加到库

游客，如果您要查看本帖隐藏内容请回复

查看更多预览和设计库的使用方法请点我

halfsmoke

• 打开一个新零件，绘制轮廓，然后生成基体特征。
• 生成您想包括在库特征中的特征。
  当您生成包含您想保存为库特征的多个拉伸特征的零件时，确认选择有合并结果。这可确保当您将库特征拖动到模型中时所有特征都包括在内。

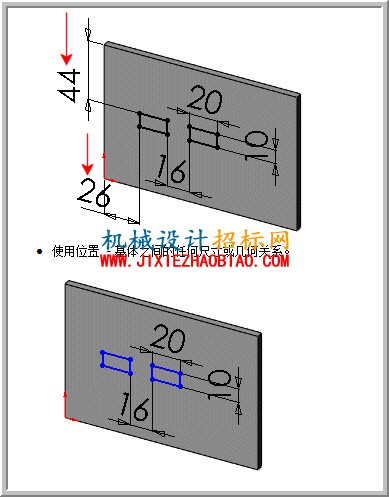

• 决定您在将之添加到模型时如何定位库特征：

  • 使用参考 - 标注基体的特征尺寸。

  • 使用位置 - 基体之间的任何尺寸或几何关系。

• 在您生成特征后，添加任何额外的配置。
• 关闭草图并进行以下操作：

  • 单击 设计库 选项卡以打开任务窗格。
  • 单击 固定任务窗格，然后选择 设计库 。
  • 浏览到您想添加库特征的文件夹。
  • 按住 Ctrl，然后在 FeatureManager设计树中选取您想另存为库特征的特征。
    不要将基体特征包括为库特征的一部分。如果您包括基体特征，基体在您将之拖动到模型时将成为库特征的一部分 (*.sldlfp)。
  • 将特征拖动到任务窗格的下窗格中。
    排除某些特征可由于未解出的从属关系而在库特征零件中引起重建模型错误。

• 在添加到库 PropertyManager 中键入名称（可选）及以下任何项：

  • 键入说明。
  • 单击参考显示带参考另存为对话框。

• 单击 。


生成了库特征之后，您可以调整参考引用和尺寸。
如果您关闭模型，将提示您保存零件。库特征已保存，这样您可关闭模型而不必将之保存到 .sldprt 扩展名。
