CATIA高版本与低版本的转换

大家都知道软件更新换代太快了，有些公司用的是高版本的，有些公司用的是低版本的，在公司之间数据共享的时候，很多低版本公司感觉在数据之间很头疼，在这里简单简绍一下CATIA高版本的文件转化成低版本的文件。

CATIA内置有一个批注处理监视器功能，里面可以将高版绘制的零件经过转化后，以便低版本读取完成继续工作。请大家跟着下面的步骤来做。

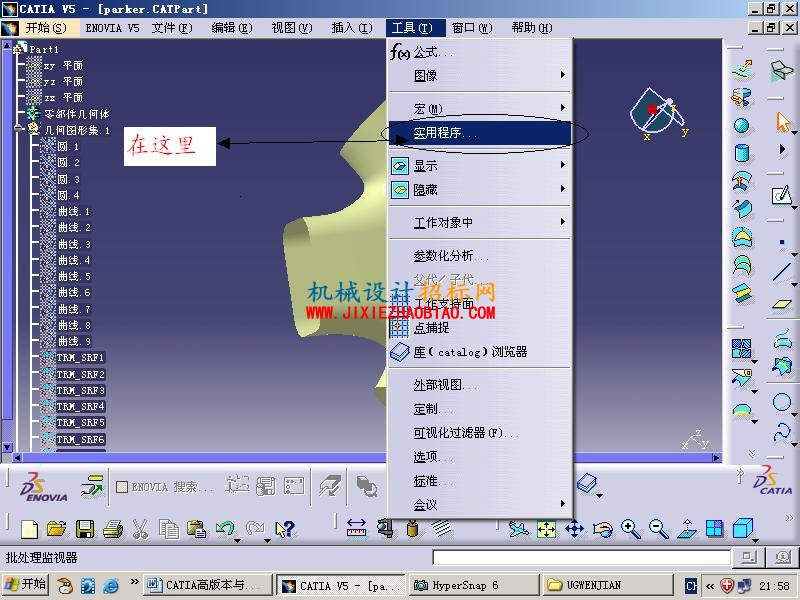

第一步：在工具栏下找到“实用程序”这个命令，见图1

图1

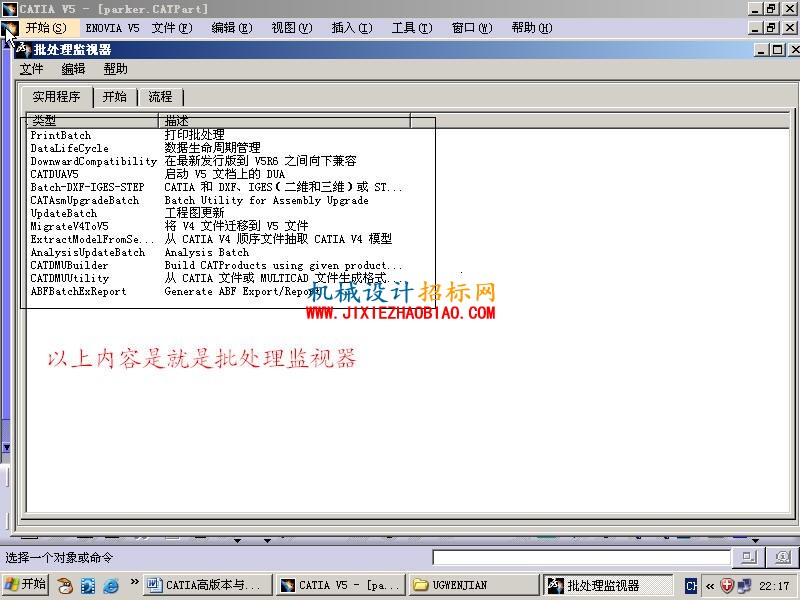

第二步： “批处理监视器的对话框”中有那些命令，仔细看看图2

图2

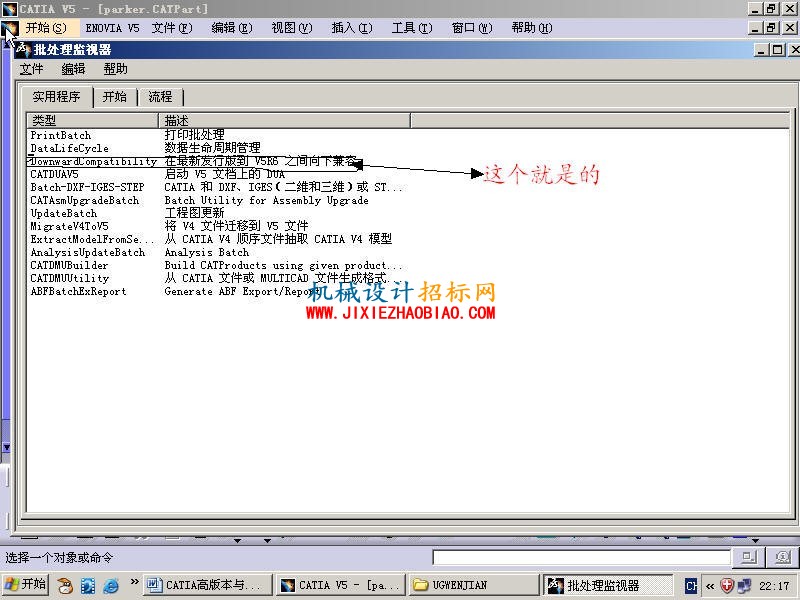

第三步：在批处理监视器对话框中找到“实用程序”目录下，找到“DownwardCompatibility  在最新发行版到V5R6之间向下兼容”这个选项。见图3

图3

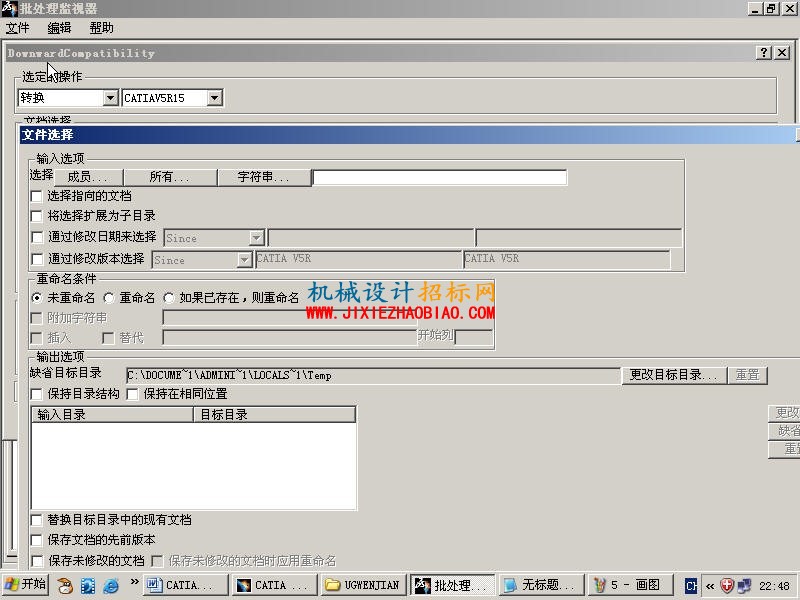

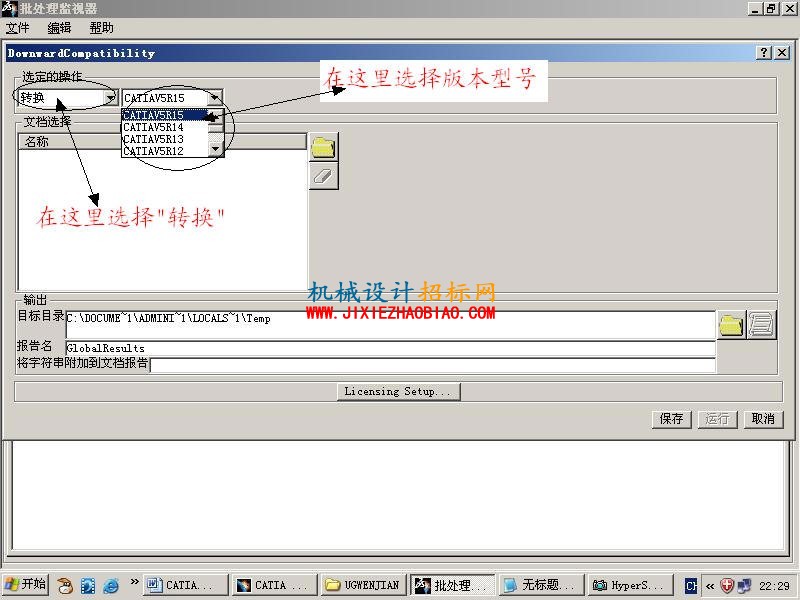

第四步：双击“DownwardCompatibility  在最新发行版到V5R6之间向下兼容”此项目出现以下对话框，见图4。在“选定操作”项目下有2个选项是选择“转换”，在CATIAV5R15再点击小箭头出现，一些低版本的选项，在这里选择你要保存的那个版本型号，就可以。请看图5.在文档选择目录下，选择浏览窗口出现一个文件选择对话框，见图6，图7。

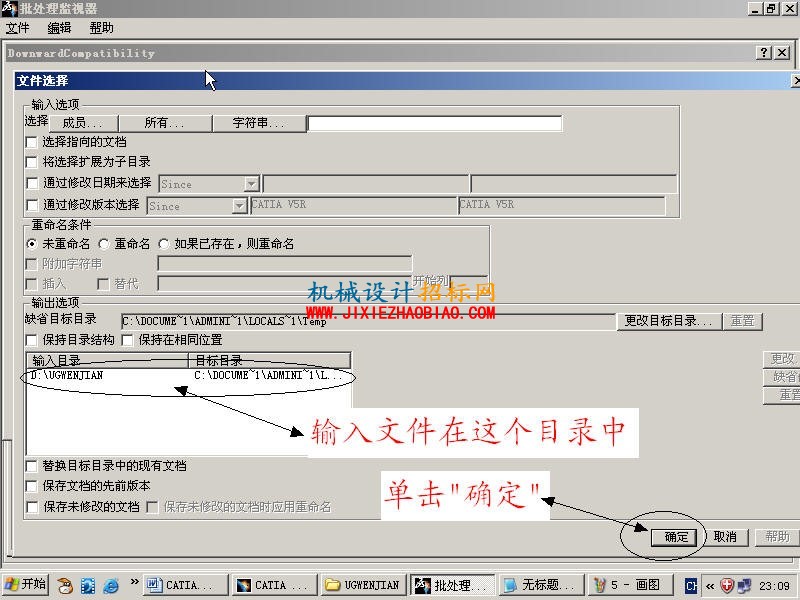

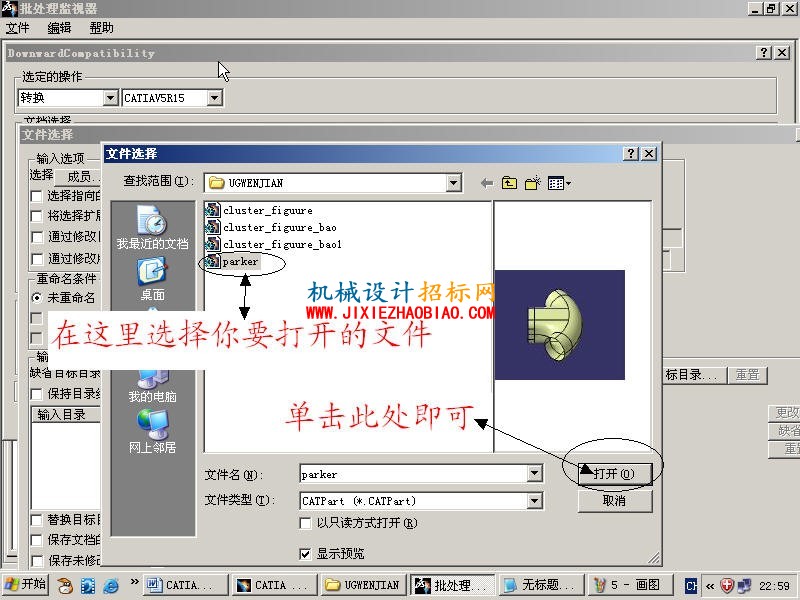

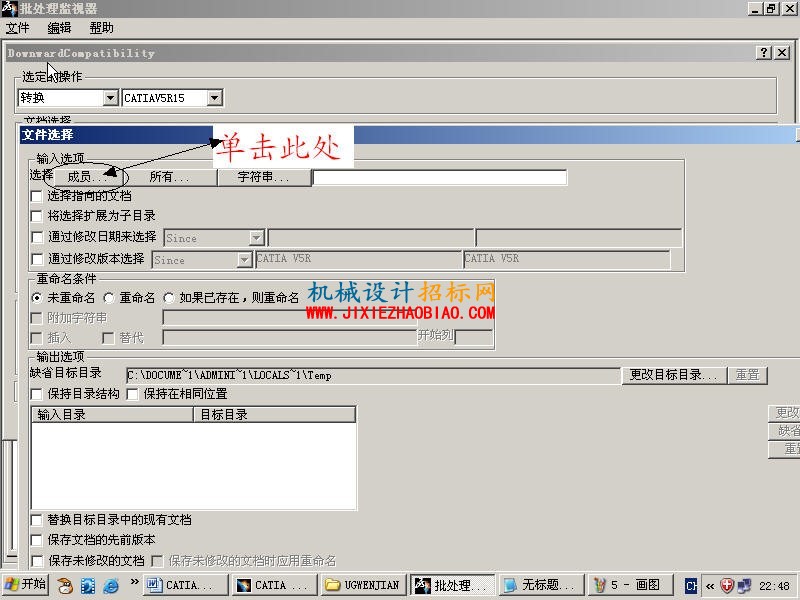

在文件选择对话框中，找到“输入选项”下，单击“成员”按钮（见图8）出现一个文件选择对话框，在这个对话框中选择你要转换的文件（图9），点击“打开”，这样就可以打开你需要转换的文件，添加图10中所示的位置，单击“确定”回到“DownwardCompatibility”对话框。

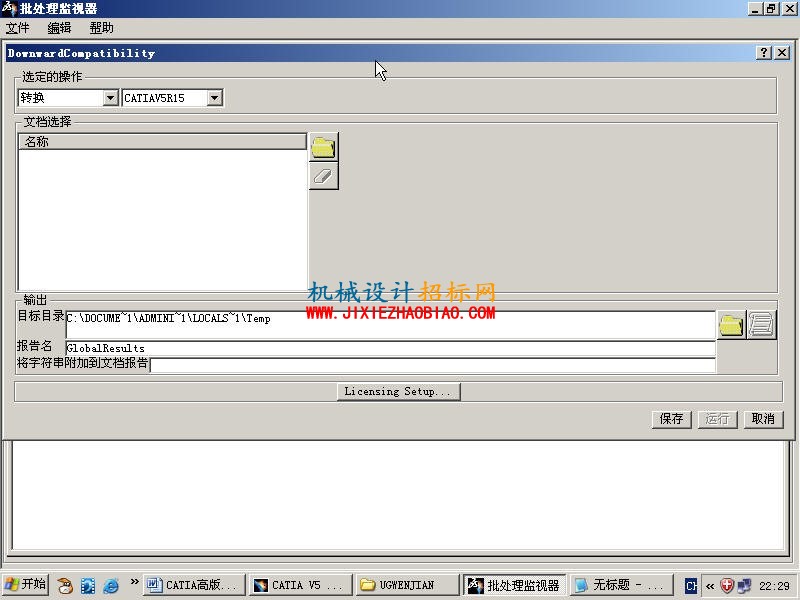

图4

图5

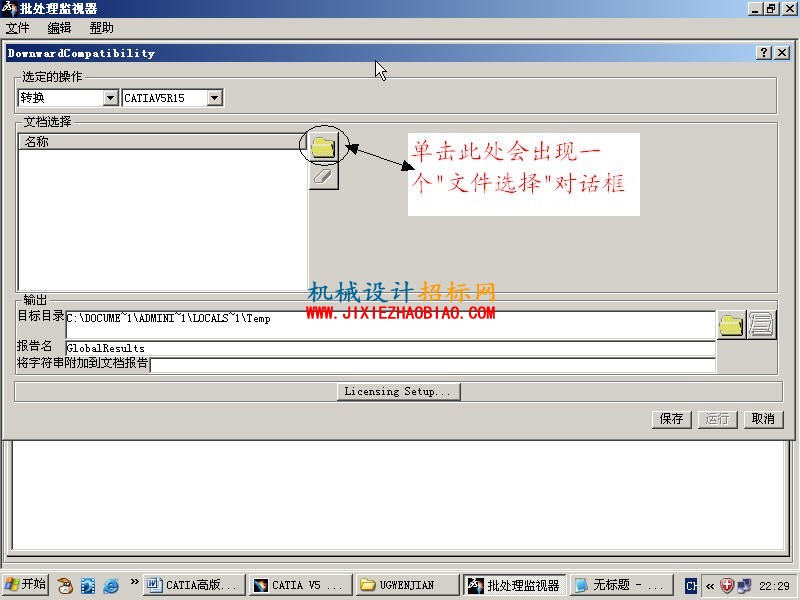

图6

图7

图8

图9

图10

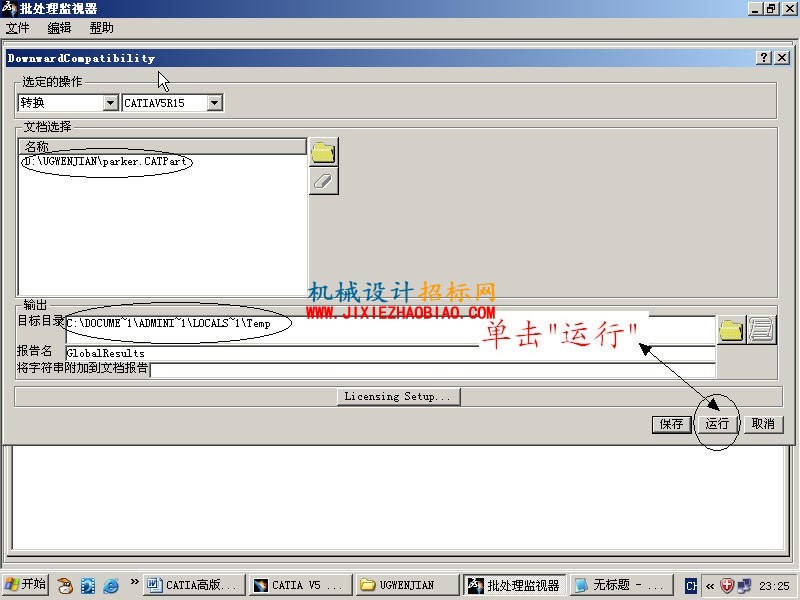

第五：在DownwardCompatibility界面，点击“运行”见（图11）。这样转换你想要的版本文件。

                                                                  图11

希望大家多多交流和支持我。
