塑胶产品结构设计注意事项——脱模斜度

六月飘雪

塑胶产品结构设计注意事项——脱模斜度

file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image001.gif2 脱模斜度

2.1  脱模斜度的要点

脱模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。此外，成型的方式，壁厚和塑料的选择也在考虑之列。一般来讲，对模塑产品的任何一个侧壁，都需有一定量的脱模斜度，以便产品从模具中取出。脱模斜度的大小可在0.2°至数度间变化，视周围条件而定，一般以0.5°至1°间比较理想。具体选择脱模斜度时应注意以下几点:

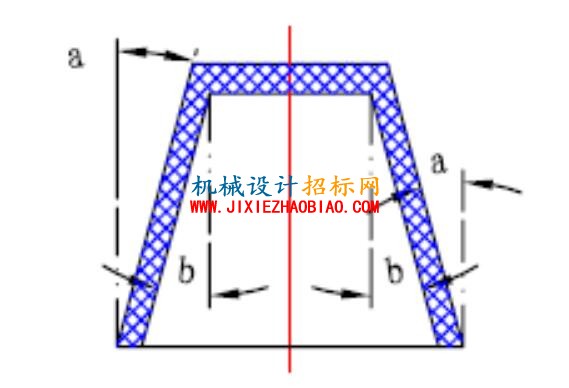

a.  取斜度的方向，一般内孔以小端为准，符合图样，斜度由扩大方向取得，外形以大端为准，符合图样，斜度由缩小方向取得。如下图1-1。

b. 凡塑件精度要求高的，应选用较小的脱模斜度。

c. 凡较高、较大的尺寸，应选用较小的脱模斜度。

d. 塑件的收缩率大的，应选用较大的斜度值。

e. 塑件壁厚较厚时，会使成型收缩增大，脱模斜度应采用较大的数值。

f. 一般情况下，脱模斜度不包括在塑件公差范围内。

g.  透明件脱模斜度应加大，以免引起划伤。一般情况下，PS料脱模斜度应大于3°，ABS及PC料脱模斜度应大于2°。

h.  带革纹、喷砂等外观处理的塑件侧壁应加3°~5°的脱模斜度，视具体的咬花深度而定，一般的晒纹版上已清楚例出可供作参考之用的要求出模角。咬花深度越深，脱模斜度应越大.推荐值为1°+H/0.0254°(H为咬花深度）.如121的纹路脱模斜度一般取3°，122的纹路脱模斜度一般取5°。

i. 插穿面斜度一般为1°~3°。

j. 外壳面脱模斜度大于等于3°。

k. 除外壳面外，壳体其余特征的脱模斜度以1°为标准脱模斜度。特别的也可以按照下面的原则来取:低于3mm高的加强筋的脱模斜度取0.5°，3~5mm取1°，其余取1.5°；低于3mm高的腔体的脱模斜度取0.5°，3~5mm取1°，其余取1.5°
