塑胶产品结构设计注意事项——螺丝柱的设计

5、螺丝柱的设计

5.1  通常采取螺丝加卡扣的方式来固定两个壳体，螺丝柱通常还起着对PCB板的定位作用。

5.2  用于自攻螺丝的螺丝柱的设计原则是为：其外径应该是Screw外径的2.0~2.4倍。图6-2为M1.6×0.35的自螺丝与螺柱的尺寸关系。设计中可以取：螺丝柱外径=2×螺丝外径；螺柱内径（ABS，ABS+PC）=螺丝外径-0.40mm；螺柱内径（PC）=螺丝外径-0.30mm或-0.35mm（可以先按0.30mm来设计，待测试通不过再修模加胶）；两壳体螺柱面之间距离取0.05mm。

5.3 不同材料、不同螺丝的螺丝柱孔设计值如表5-2、表5-3所示

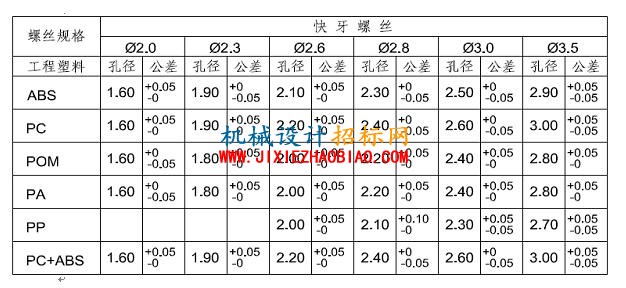

表5-2

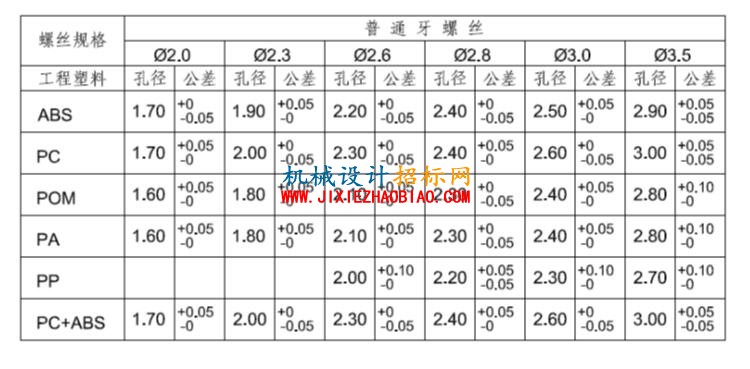

表5-3

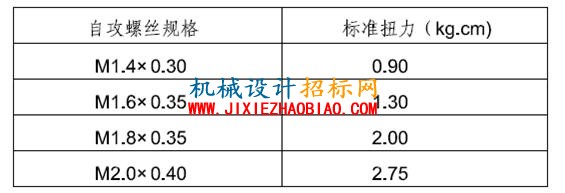

5.4 常用自攻螺丝装配及测试（10次）时所要用的扭力值，如表5-4所示。
