塑胶产品结构设计注意事项——卡扣的设计

7、卡扣的设计

7.1、卡扣设计的关键点

1. 数量与位置：设在转角处的扣位应尽量靠近转角；

2. 结构形式与正反扣：要考虑组装、拆卸的方便，考虑模具的制作；

3. 卡扣处应注意防止缩水与熔接痕；

4. 朝壳体内部方向的卡扣，斜销运动空间不小于5mm；

7.2、常见卡扣设计

1、通常上盖设置跑滑块的卡钩，下盖设置跑斜顶的卡钩；因为上盖的筋条比下盖多，而且上盖的壁常比下盖深，为避免斜顶无空间脱出。

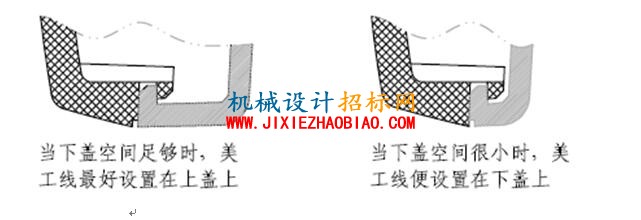

2、上下盖装饰线(美工线)的选择

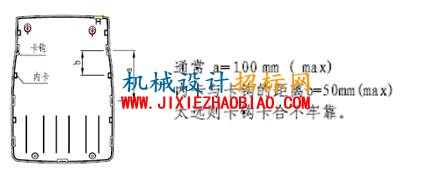

3、卡钩离角位不可太远，否则角位会翘缝

4、卡扣间不可间距太远，否则易开缝
