10、旋钮的设计

10.1旋钮(Knob)大小尺寸要求

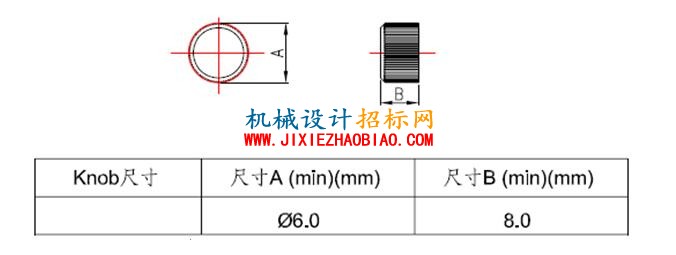

旋钮(Knob)大小尺寸要求见如下所示

10.2  两旋钮(Knob)之间的距离

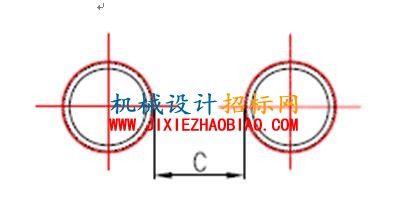

  两旋钮(Knob)之间的距离大小：C≥8.0mm。

10.3  旋钮(Knob)与对应装配件的设计间隙

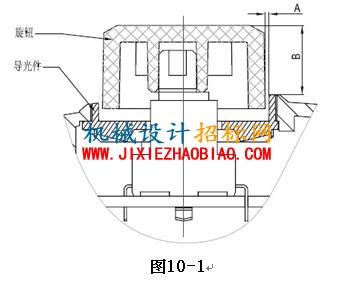

1. 旋钮与对应装配件的设计配合单边间隙为A≥0.50mm，如图10-1所示；

2. 电镀旋钮与对应装配件的设计配合单边间隙为A≥0.50mm；

3. 橡胶油比普通油厚0.15 mm，需在喷普通油的设计间隙上单边增加0.15 mm。

4. 旋钮凸出面板基体或装饰件最高点的高度为9.50≥B≥8.00mm，如图11-4所示。
