塑胶产品结构设计注意事项——触摸屏与塑胶面壳配合位置的设计

塑胶产品结构设计注意事项——触摸屏与塑胶面壳配合位置的设计

13、触摸屏与塑胶面壳配合位置的设计

13.1、触摸屏相对应位置塑胶面壳的设计注意事项

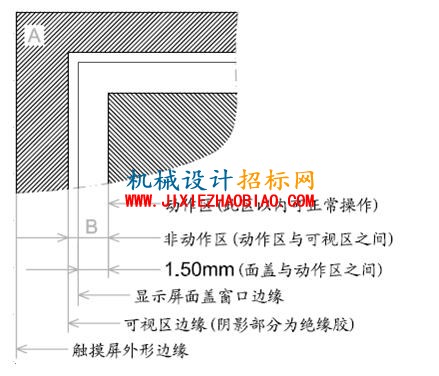

1.塑胶面盖窗口边缘和触摸屏动作区之间的距离(周边)以1.50-2.00mm为合适，通常取1.50mm。见图15-1、15-2所示；

2.3D建模时，触摸屏的外形尺寸按触摸屏图纸的最大公差尺寸确定，配合的塑胶定位尺寸只需在此最大外形尺寸上单边留0.15mm的间隙即可；

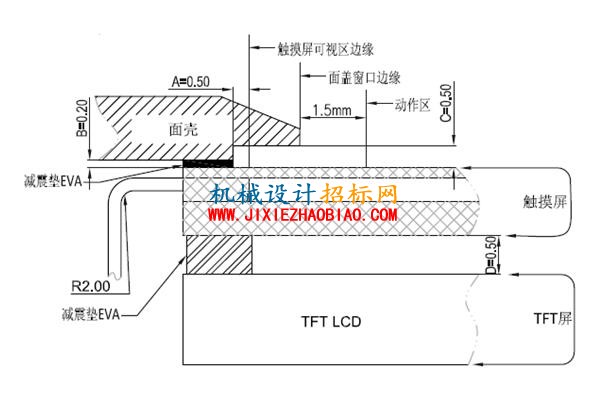

3.为预防止触摸屏因变形而被挤压扭曲，需要在触摸屏与塑胶面壳之间、触摸屏与TFT之间用具有适当弹性和强度的EVA来减震，压缩前EVA的厚度选用0.50-1.00mm，压缩后厚义保持在0.30-0.50mm即可。
