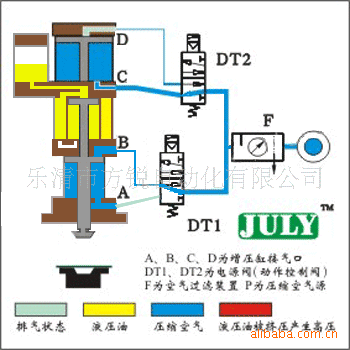

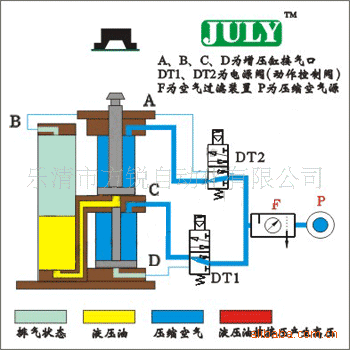

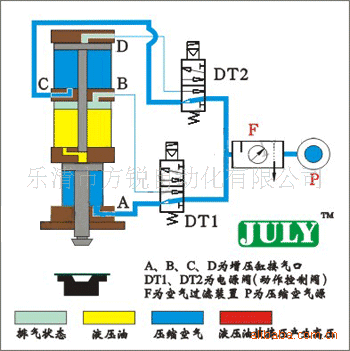

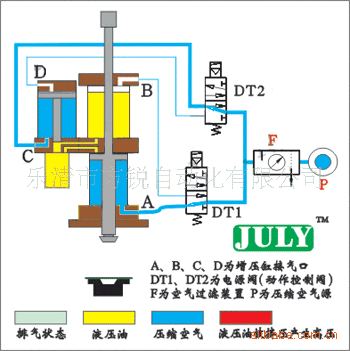

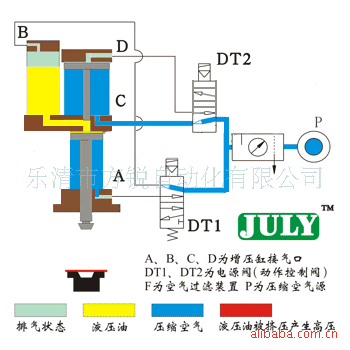

气液增压缸的工作原理图

halfsmoke · 发表于 2016-5-31 22:13:30

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

看看现行的气液增压缸都有什么样的产品，其实我们所掌握的只是那么一两种
看了这些原理图后才发现原来还有这么多

气液增压器类似于一压力增压容器，对大径空气驱动活塞施加一个很低的压力，当此压力作用于一个小面积活塞上产生高压液体。从而适用于汽车制动系统，压力仪器及高压腔体的测试作用。
如匹配油压缸使用，易可替代液压泵站，解决的速度慢，噪音大，油污，笨重及维护繁杂之困扰。
气液增压器跟气液增压缸的不同之处，增压器与增压缸区别系为分体式，油缸分开并可任意角度安装。操作原理与增压缸相同。

代数式开绿灯 · 发表于 2016-11-7 22:02:03

直压式气液增压缸在气动行业中已屡见不鲜，随着各行各业的兴起缸直压式气液增压缸的需求也越来越多，直压式气液增压缸一般用于夹持模具和工件，加工中心更换刀具和打刀缸以及电路板板材加工等等。

halfsmoke · 发表于 2016-6-1 13:46:52

这真不知道

hy819241 · 发表于 2016-6-1 13:19:27

这种动画是用什么软件制作的啊？想学学
