请机械大牛设计这么个灌装机，我们手头只有这份图纸

dlchaochao · 发表于 2014-8-14 10:00:02

完成液体灌装机动力传动机构设计，实现灌装工作台的主运动和自动涨袋、灌装、锁盖、等工序顺序动作，灌装速度可调。
原始数据技术要求：
1. 袋子材料、规格：
袋子种类：已加装灌装口的铝箔/聚乙烯双层热封袋；
规格：宽度 100-300mm，长度 200-400mm，容量500ml—2000 ml；
2. 罐装速度：50—150袋/min；
3. 不含工作台及灌装各工序所需机构设计；
具体工作内容：
1．灌装工作台的主运动和自动涨袋、灌装、锁盖、等动作所需运动的传动机构计算、校核设计；
2．用CAD绘制传动原理图和传动机构装配图及主要零件图, 完善尺寸公差、形位公差的标注；

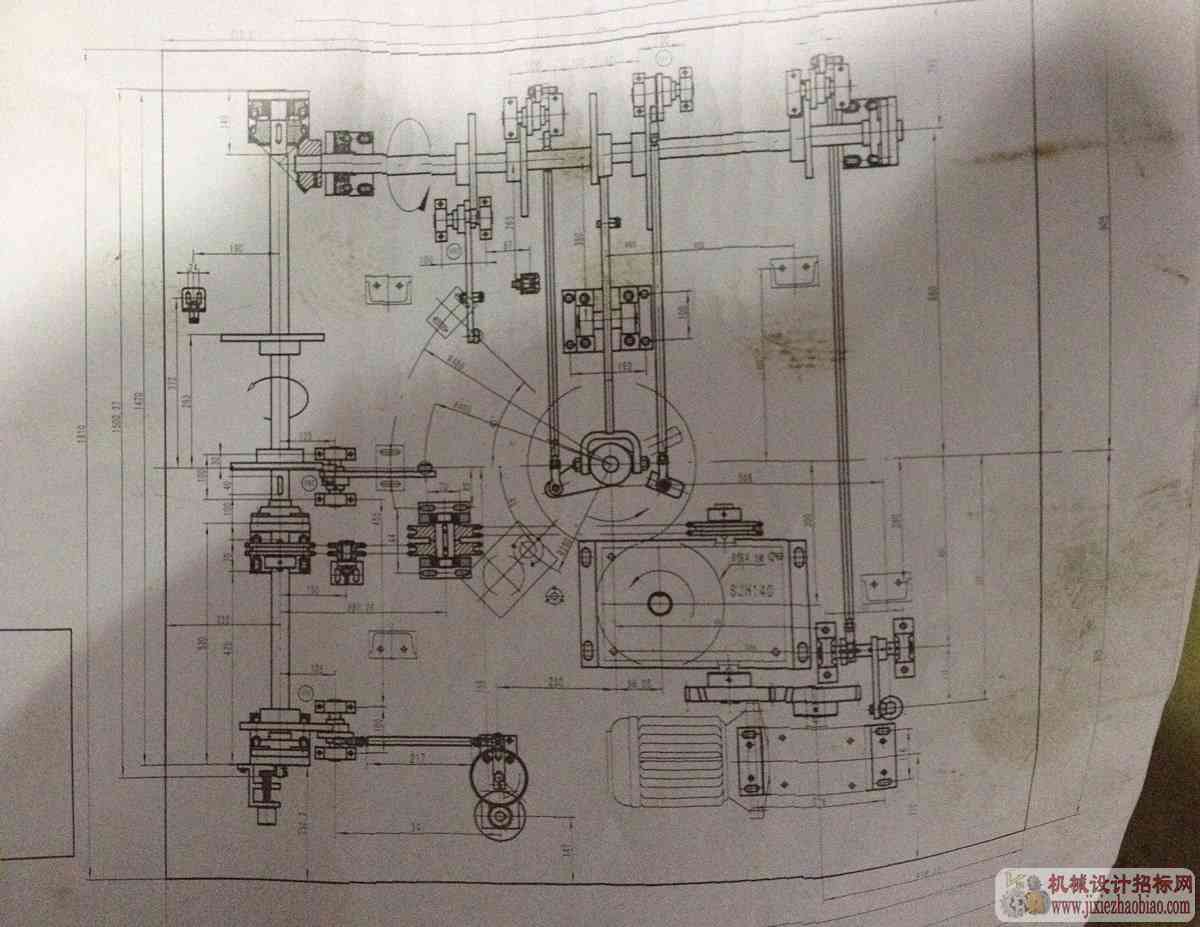

参考图

罐装机

有具体传动方案，要求算出各传动所需具体数据，装配图及零件图，具体要求如文档。齿轮，轴，凸轮等零件有具体数据。

参考数据
电动机型号：Y100L1-4,
2.2kW，380V，1420r/min，η=81.0%
一级减速器型号：RV90-40，十工位减速机。

ryanwang1739 · 发表于 2015-11-2 12:03:18

有点工作量，价格不高

feixia2010 · 发表于 2015-2-26 15:40:49

需要请联系411383896

1365115192qqcom · 发表于 2014-12-28 22:13:45

我可以帮你做加q1365115192 或tell18363003165 详谈

半杯白开水 · 发表于 2014-12-23 08:32:41

没做过这类设备，但是见过不少
不敢乱吹说能搞。
但是蒙牛全国工厂我经常去。
做这类设备，我个人建议想办法联系上杭州中亚的工程师，让他们做，更专业
中亚的这类设备做得不错。
如有需要，我可以代为帮你找到人，现在我们和中亚中战略合作关系。

天题 · 发表于 2014-12-18 09:53:31

282677489 · 发表于 2014-11-22 21:01:53

非常受益呀，值得支持

wei8994764 · 发表于 2014-11-13 18:39:08

我有搞过灌装机,是食品机械的

dlchaochao · 发表于 2014-8-31 21:41:51

多谢招标网的设计，这个设备已经有眉目了，以后若还需要做，楼上再帮忙，可以留个电话什么的

530720406 · 发表于 2014-8-29 15:38:04

也是袋子上有瓶盖的，

530720406 · 发表于 2014-8-29 15:37:25

我们有做过袋装山泉水的，一袋有5~6公斤呢，也不是那么复杂呀，但不知道你这是装啥的
