1.落料模——无导向模架纵横两方向送料挡料钉定位固定卸料

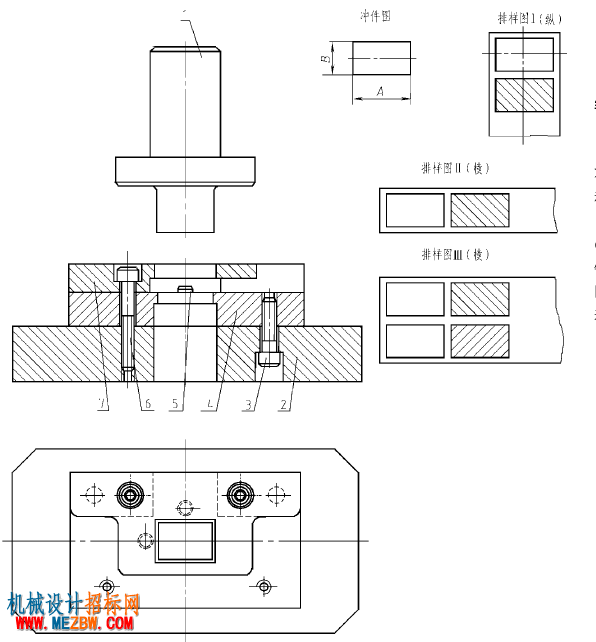

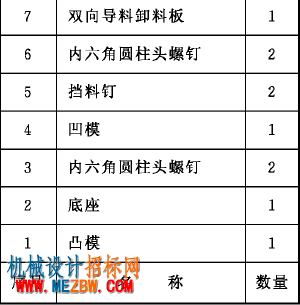

说明：1.这是一套无导向简易落料模，主要由4个零件组成。

          2.模具采用侧面导料，挡料钉定位。

          3.冲件为长方形，根据坯料的不同情况，可以分别按图示三种不同的排样方式从纵横两个方向送料，可以最大的提高材料的利用率，选用边角余料来生产时，效果尤为显著。

          4.模具采用固定卸料方式，提高凸模1工作端与双向导向（固定）卸料板7孔的配合关系，再在下模适当位置增设两颗圆柱销，即可将现有模具变为一套导板模，有益于使用时模具的安装固定，凸、凹模之间的配合间隙更加均匀、稳定，模具使用寿命也会得到改善。
