4.落料模——镦压成型件冲切固定卸模架导向冲件外形直接定位凹模孔内不存冲件

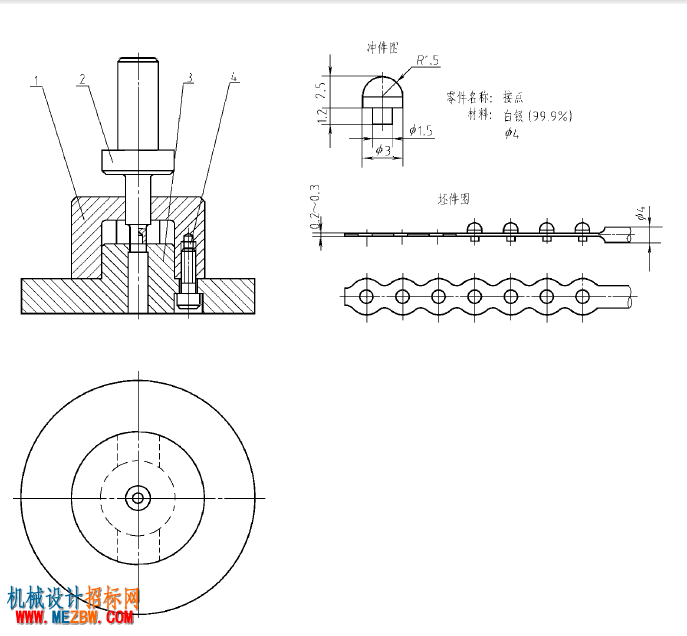

说明：1.这是一套简易落料模，主要由三个零件组成。

          2.模具由导向卸料架1完成冲突2对凹模3的导向，类似一种导板模。

          3.冲件是银质棒料上镦压成型的接点，落料后余料连续完整，便于贵重金属材料回收。

          4.冲件外形直接定位，凹模3孔内不存料，固定卸料。
