7.落料模——镶嵌凹模增强模架刚性压料装置加宽导料槽直通式凸模回拉式挡料固定卸料

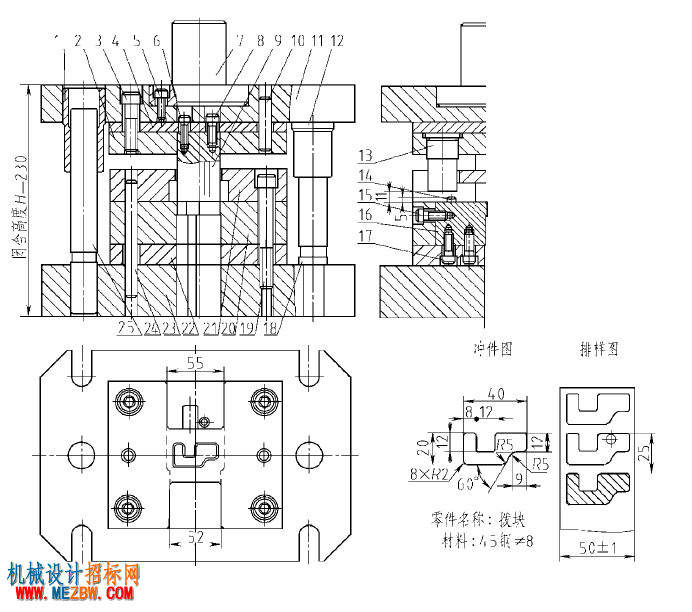

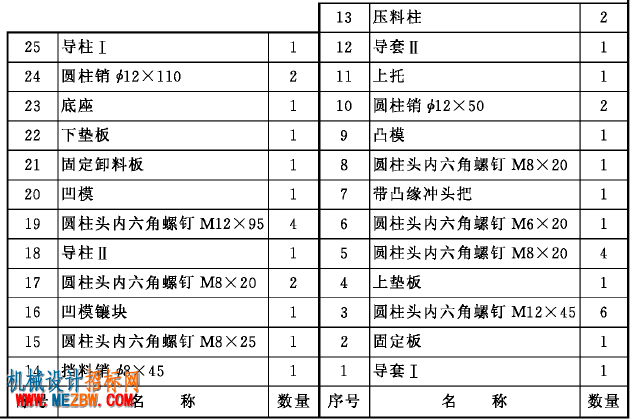

说明：1.这是一套组合式凹模料厚、硬材料落料模。

          2.冲件形状并不复杂，但材质（45钢）较硬，厚度（8mm）大，尤其有12mm的凹进部分，对凹模型孔非常不利。

          3.凹模采用镶嵌组合式结构，较好的解决了型孔突出部分的易断裂问题。再加上非标准的钢制增强骨架，加厚的淬硬垫板22支持，凹模20型孔内凸出部分的强度得到增强。再加上凹模镶块16是用三颗螺钉从两个方向拉紧固定的，拆装、维修、更换都很方便。

         4.回拉式挡料销14定位，不易被冲力拆段。

         5.固定卸料板21卸料力大，自带导料槽，前端加宽，送料方便，不易引起干涉。中部前后两端开缺，方便送料操作和观察。

         6.直通式凸模9利于线切割加工成型，固定端用螺钉6和8拉紧拆装方便。

         7.模具冲切前后部位时设两根压料柱13，有效解决了冲切过程中条料严重翘曲变形，给送料操作和条料定位带来麻烦。

         8.选用带凸缘冲头把7，拆装方便，便于上模不拆卸，整体组合刀磨凸模9刀口。
