落料模——四导柱钢质增强模架回拉式挡料圆凹模强力冲裁固定卸料

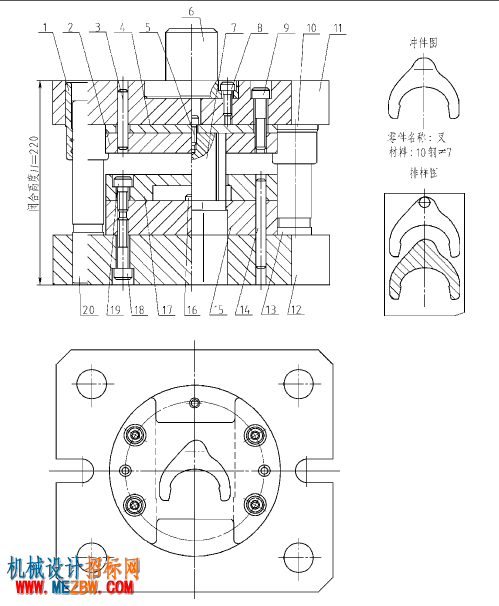

说明：1、这是一套非标准四导柱钢质增强模架，圆形凹模落料模。

          2、冲件多由圆弧组成，形状简单，单材料加厚。

          3、四导柱钢质非标准模架，加厚的底座12，解决了中部悬空强度差，受大冲裁力容易引起变形问题。

          4、回拉式料钉16定位，不易被冲力折断。

          5、固定卸料板17卸料力大，导料槽前端加宽，送料方便，不易引起送料干涉。中部前后端开缺，方便送料操作和观察。单独用螺钉19余凹模15固定连接，拆卸方便，利于检查维修。

          6、直通式凸模7利于前切割加工成型，固定端用螺钉拉紧，拆装方便。

          7、选用带凸缘冲头把6，拆卸方便，便于组合刃模凸模7刀口。
