微型水冷V8发动机模型图纸 Q-28世界最小八缸引擎设计 2D和3D格式

[复制链接]
发表于 2017-3-1 21:36:57 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
微型水冷V8发动机模型图纸 Q-28世界最小八缸引擎设计 2D和3D格式

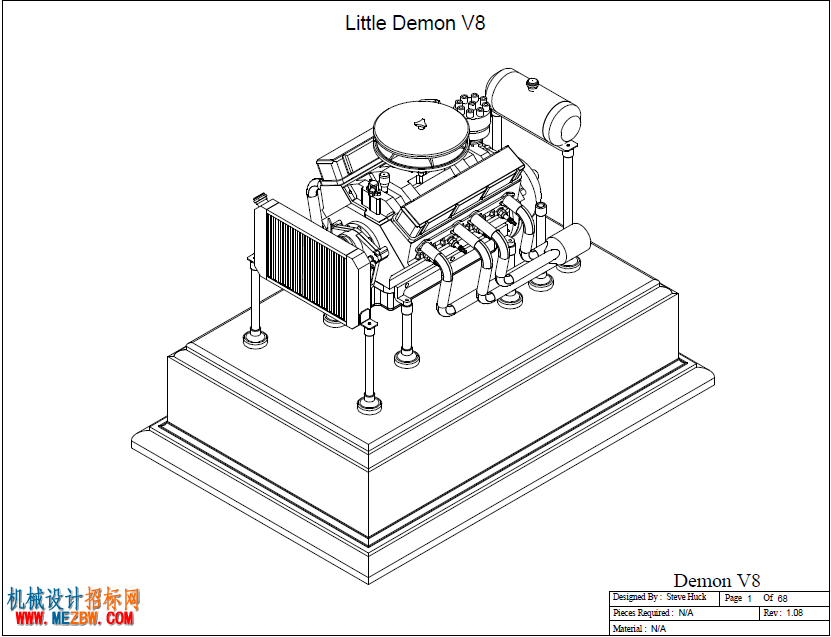

简介: 微型水冷V8发动机模型设计相关的电子文件(非实物),包含二维工程图(英制尺寸,PDF版,英文,69页)、凸轮轴车削说明书(PDF版,英文,13页)、三维建模图(CAITA设计)。

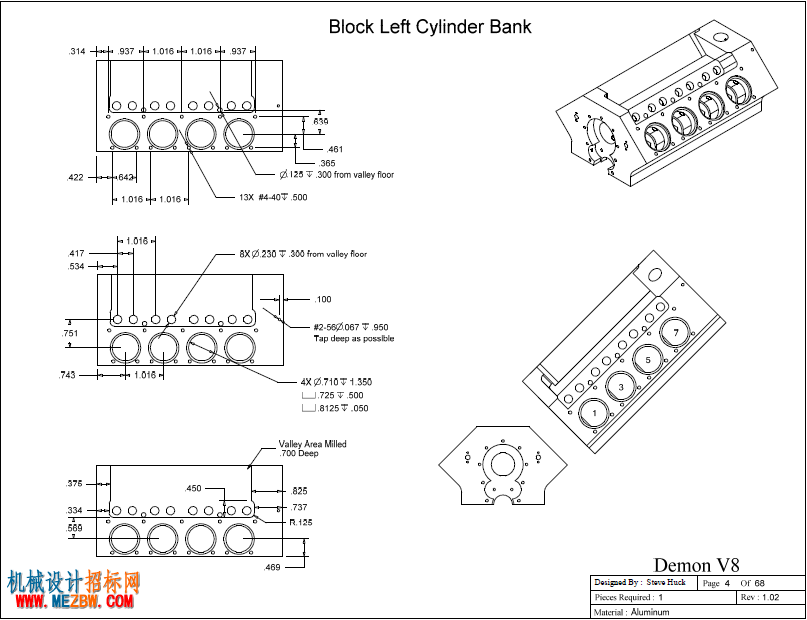

其中,二维工程图为原版设计图纸,包含各零件设计图,尺寸准确,可用于加工出具有高质量高精密的可运转的微型引擎实物;三维图纸为我司工程师根据二维图纸用CATIA建模的3D图纸,不保证与原工程图100%一致,不也保证对所有零件图三维建模,仅供参考。
引擎简介:排量:120CC(8×16.5立方厘米)
活塞冲程/缸径:25毫米/29毫米
重量: 5.2公斤
速度:1,500  - 7,200 rpm转速。
螺旋桨:26 x 14英寸
总长度:296毫米
总高度:151毫米
总宽度:172毫米

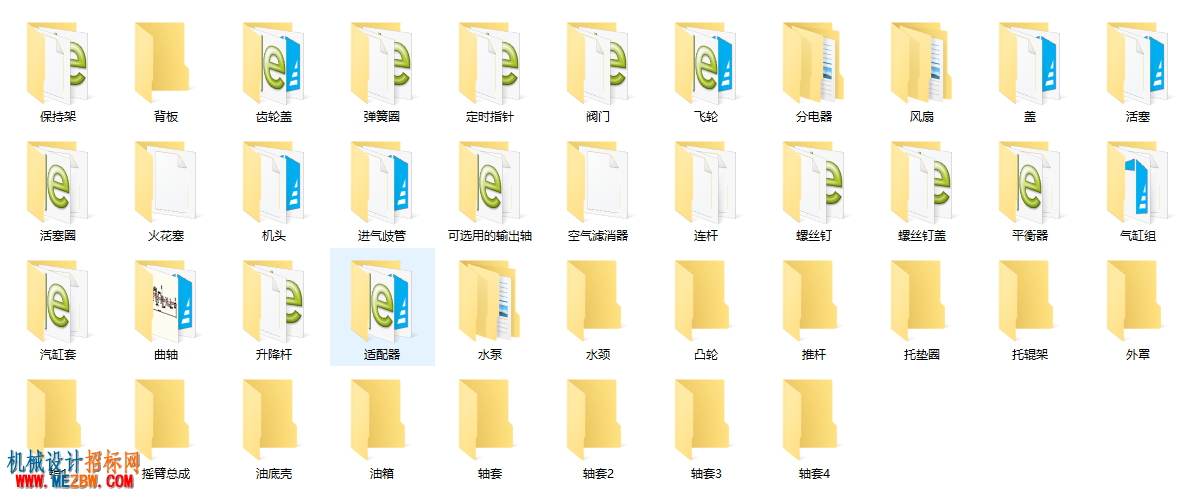

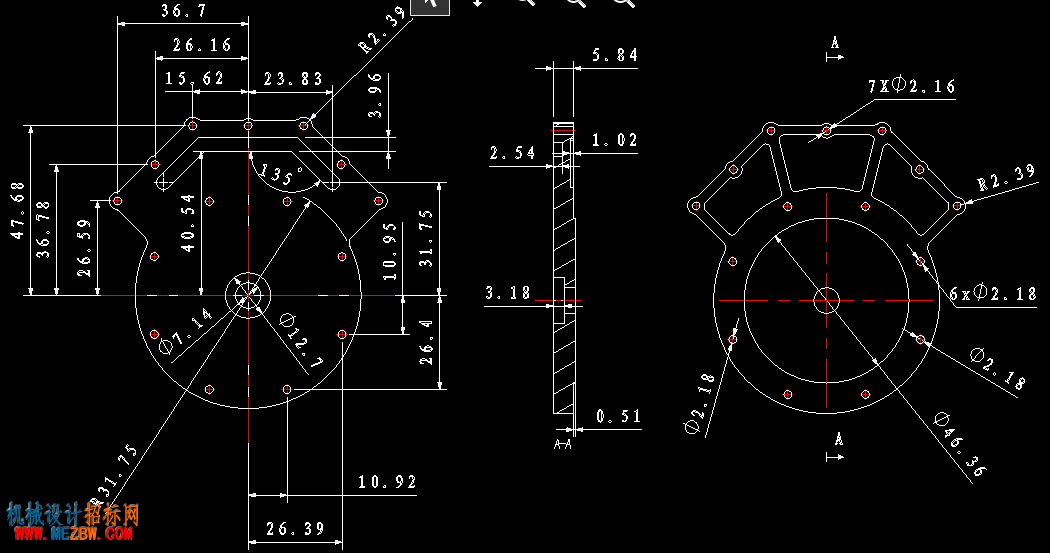

QQ截图20170301212732.png QQ截图20170301212822.png
链接:http://pan.baidu.com/s/1jIfY3pO



微型水冷V8发动机模型图纸 Q-28世界最小八缸引擎设计下载密码.txt

10 Bytes, 下载次数: 13

售价: 20 银币  [记录]
