《solidworks正树问答500+》234,格式转换的思路

正树

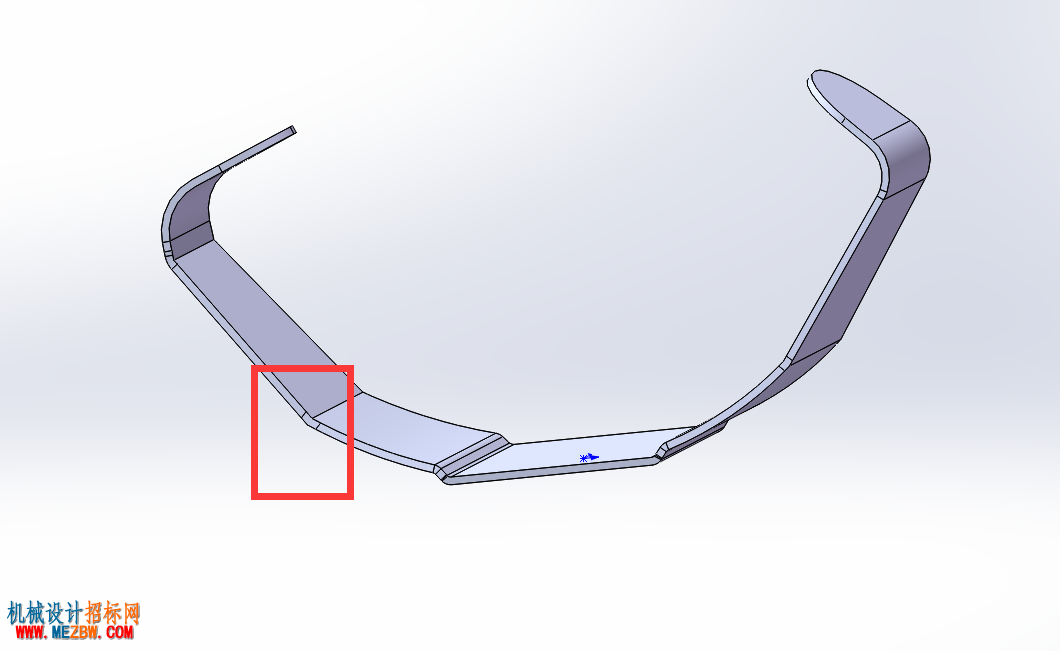

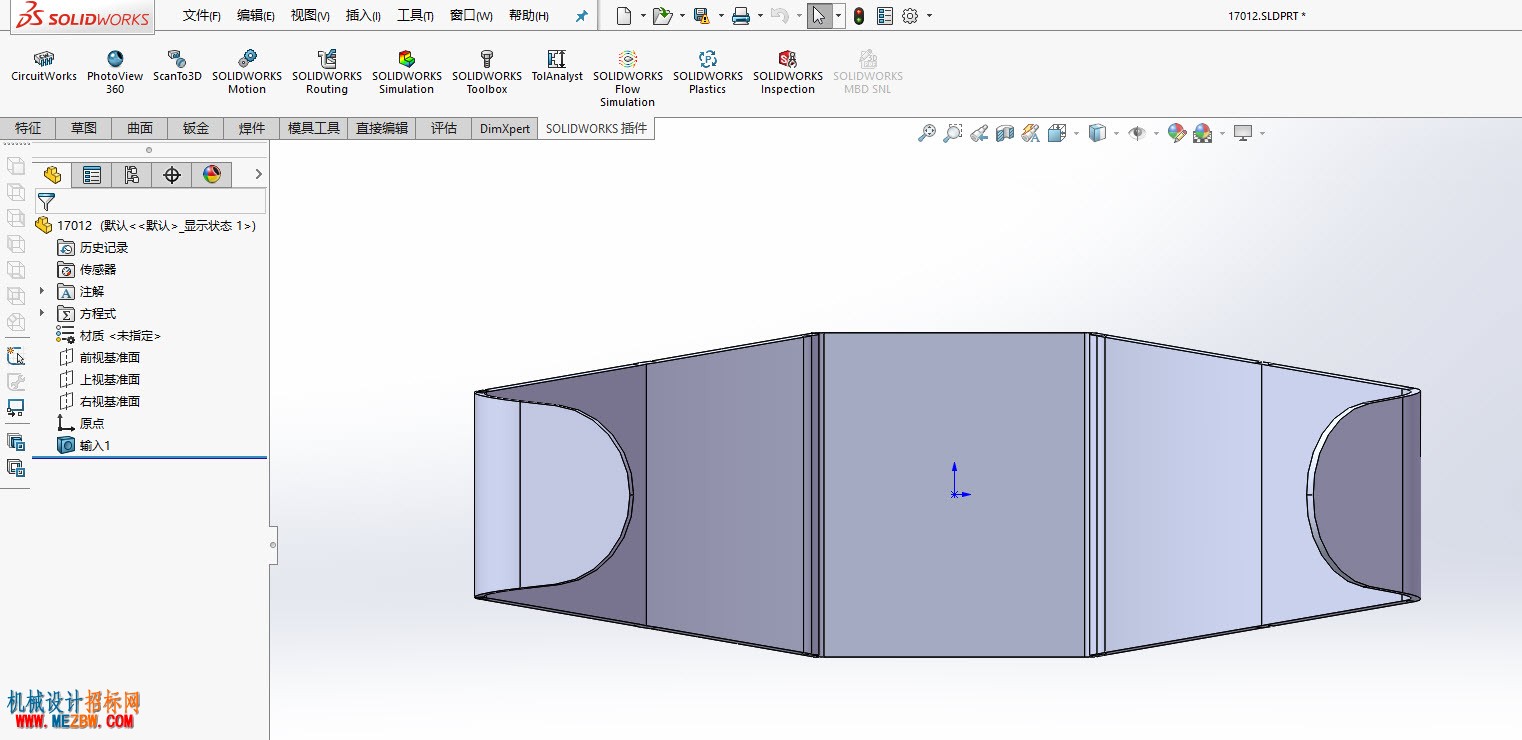

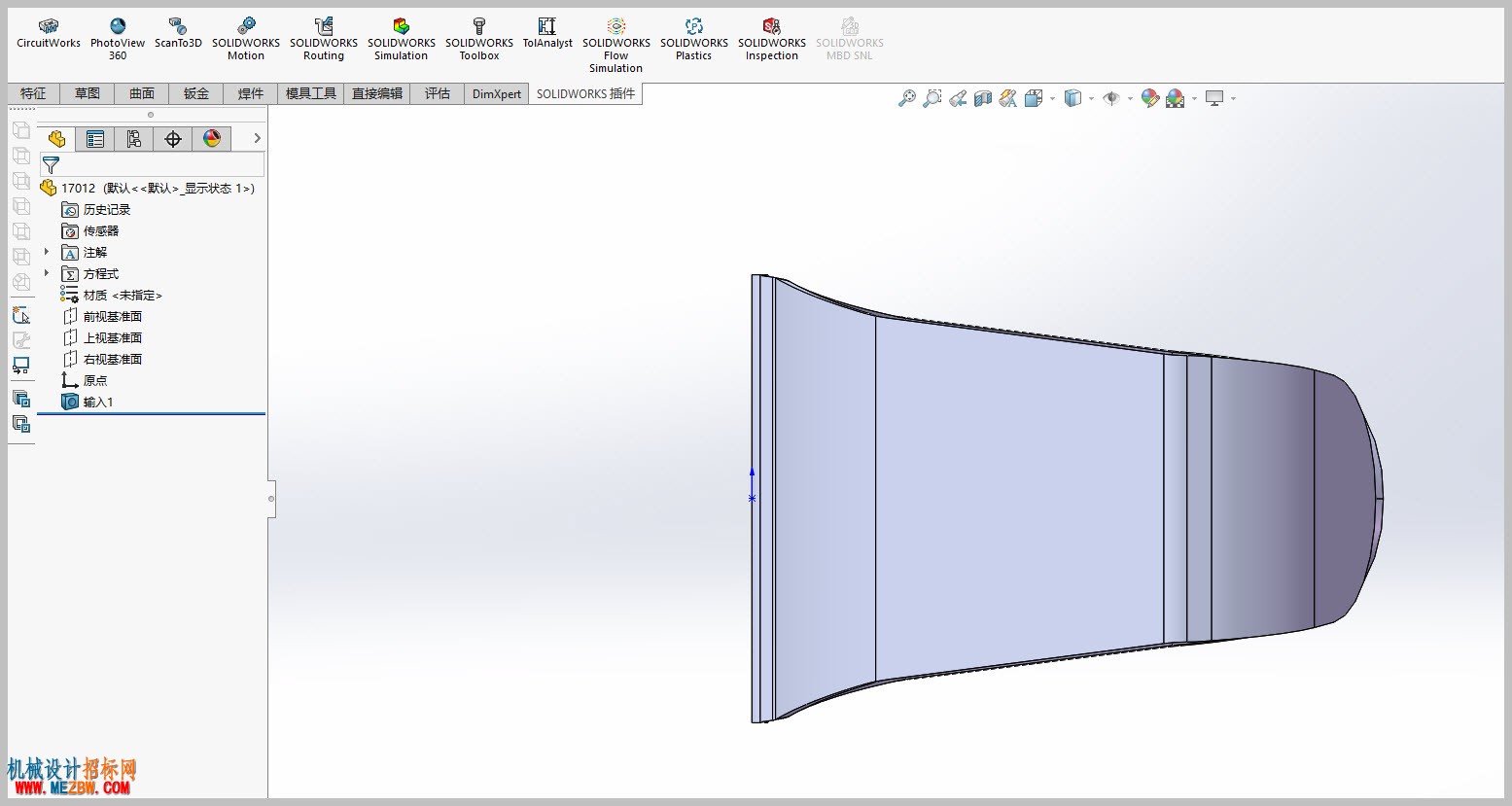

一个中规中矩的模型，怎么看，都应该是可以转成钣金的，但怎么就转不过来呢？？

17012.zip (156.5 KB, 下载次数: 0)

2017-4-5 17:03 上传

点击文件名下载附件

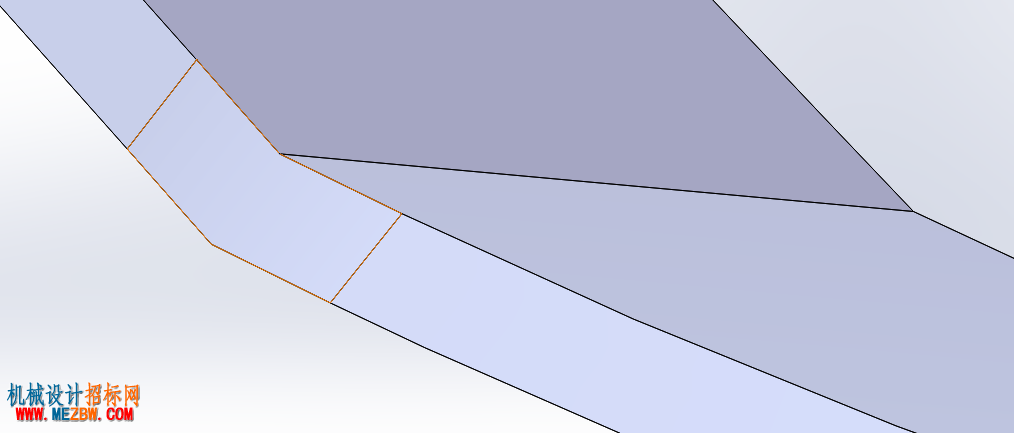

这展开，我想让我画能不能画出这样的？折弯必然有圆角，模型中


这是用钣金画不出来的，那咱得先把这东西手工干掉，钣金识别中，所有折弯差不多满足要求了，然后你作识别，可能就好用了。

很多模型，不是拿过来就能用的，作塑料模具件里，经常会有手工的作拔模面的操作
这模型没有太多的东西，能看出问题在哪，有些造型比较复杂的就比较难搞

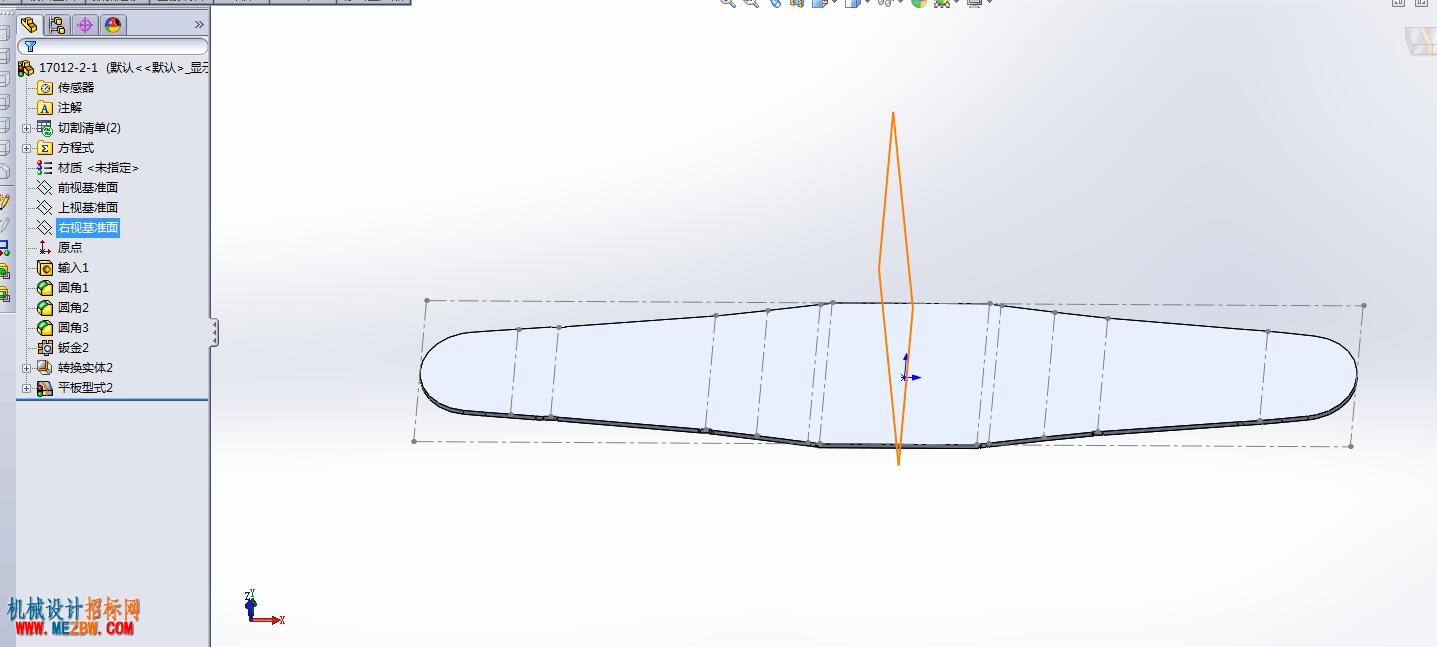

我把展开模型共享了。
17012展开后.zip (490.68 KB, 下载次数: 0)

2017-4-5 17:11 上传

点击文件名下载附件
阅读权限: 65

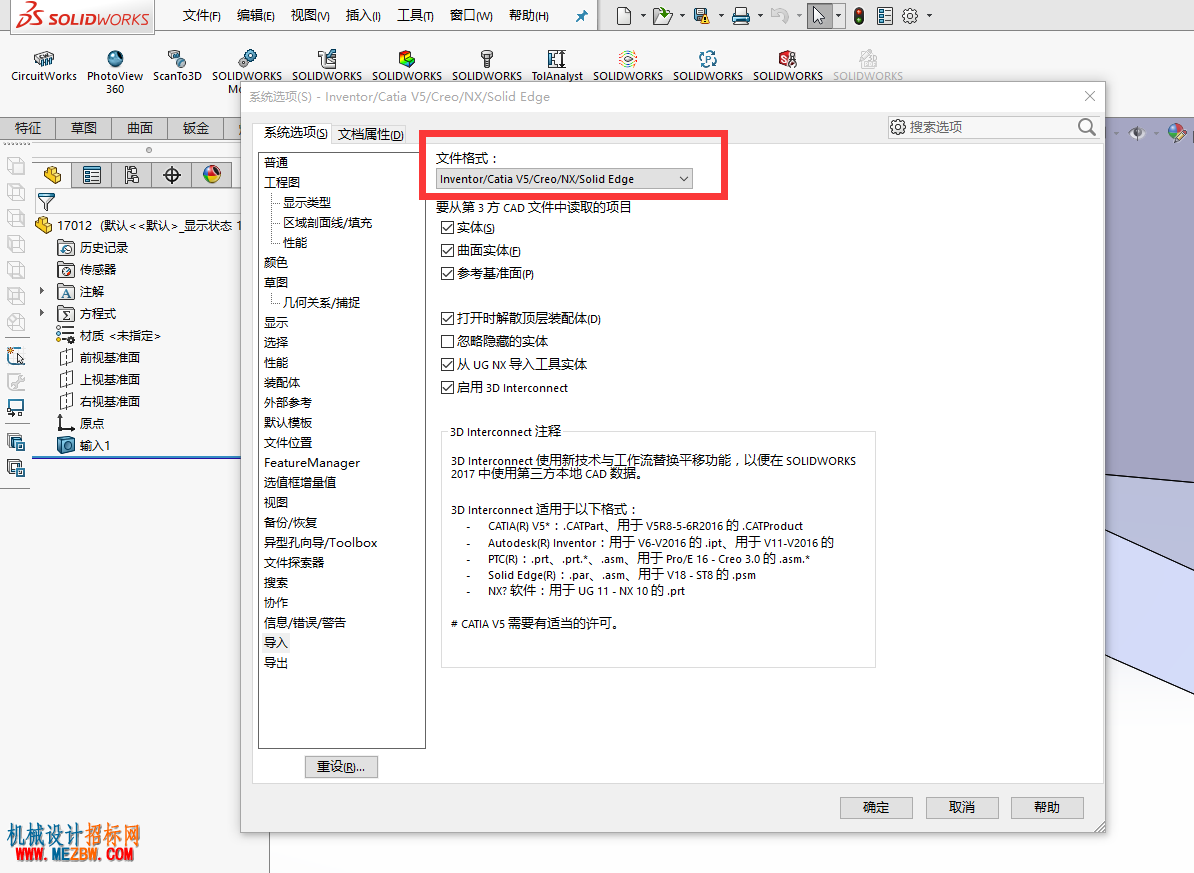

另外，sw的这个


2017才有的牛逼玩意，直读，兼容。
