已知透镜表面数据点和对应的法线向量，如何用SolidWorks生成透镜表面实体

木炎行 · 发表于 2017-4-6 21:46:41

您需要登录才可以下载或查看，没有账号？注册

×

已用MATLAB计算出1/4的透镜表面数据点和对应的法线向量，如何用solidworks生成透镜表面实体？难道是先用曲线导入生成透镜曲面线，然后在曲线放样生成透镜表面吗？

木炎行 · 发表于 2017-4-7 16:52:47

正树发表于 2017-4-7 10:13
透镜，我理解应该是个很规则的形状，点数应该不需要很多，因为咱没做过，所以不知道你这点是怎么采集出来的 ...

我画的是自由曲面透镜，对我来说，只要通过计算出来的表面数据弄出完整的自由曲面就行。数据文件太大了，传不上去。

正树 · 发表于 2017-4-7 10:13:42

透镜，我理解应该是个很规则的形状，点数应该不需要很多，因为咱没做过，所以不知道你这点是怎么采集出来的。
要我理解，你点数是3的正树倍，一个弧面上，有那么9个以上的点，是不是够了？
这瞎猜的哈，对于软件使用，你要是有个网格文件，比如csv、stl、ibl、igs、或者txt，咱可以帮你试试。

木炎行 · 发表于 2017-4-7 09:36:50

正树发表于 2017-4-6 23:56
没经验，不过你说的，我理解是点云文件？
两个思路：
1，从stl文件是可以直接生成实体的

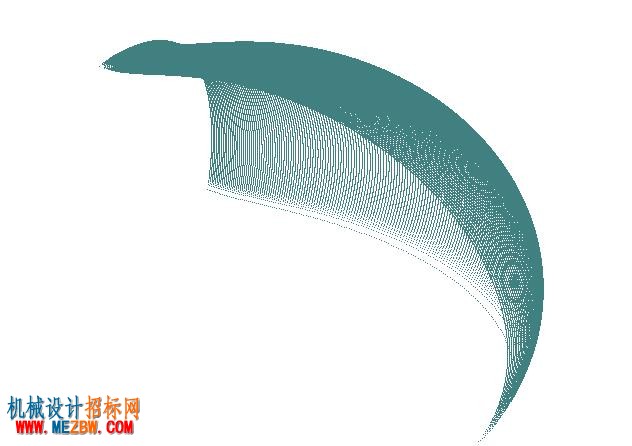

点云的方法，我也试过，但我这计算出来表面点的分布不是均匀的，所以在生成曲面的时候，点分布较稀疏的地方生不出曲面，边缘大部分区域都空了。还是说我不懂用这个点云数据生成。。。。。。

正树 · 发表于 2017-4-6 23:56:02

本帖最后由正树于 2017-4-7 10:06 编辑

没经验，不过你说的，我理解是点云文件？
两个思路：
1，从stl文件是可以直接生成实体的
2，你查一下，scan to 3D这个自带插件的用法

账号		自动登录	找回密码
密码			注册

[求助] 已知透镜表面数据点和对应的法线向量，如何用SolidWorks生成透镜表面实体
