T型槽平台T型槽开口尺寸参考

[复制链接]
发表于 2017-4-13 17:50:39 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
     T型槽平台又叫T型槽平板,是一种表面带有T型槽用于装配,调试机械设备的铸铁平台量具,铸铁T型槽平台和划线平台一样需要严格执行国家相关行业标准GB/T22095-2008。全部使用高强度精密铸造,不仅精度稳定,而且坚固耐用。
     T型槽平台平板工作面采用的是数控加工工艺,粗糙度3.2或达到1.6,保证工作面的平面度公差达到1级或2级精度,工作面的T型槽直线度达到0.05/M。也可以根据客户要求加工长孔和圆孔。T型槽平台广泛应用在动力机械设备的装配、调试、焊接、铆焊,表面的有T形槽,可以固定机械设备。
     为了给广大相关从业者一个更加直观的认知,我在这里还保存一份我原来的合作单位河北泊头建新铸造量具的一些技术资料参考,这家单位的铸造平台平板量具产品还是相当不错的。请多指点。

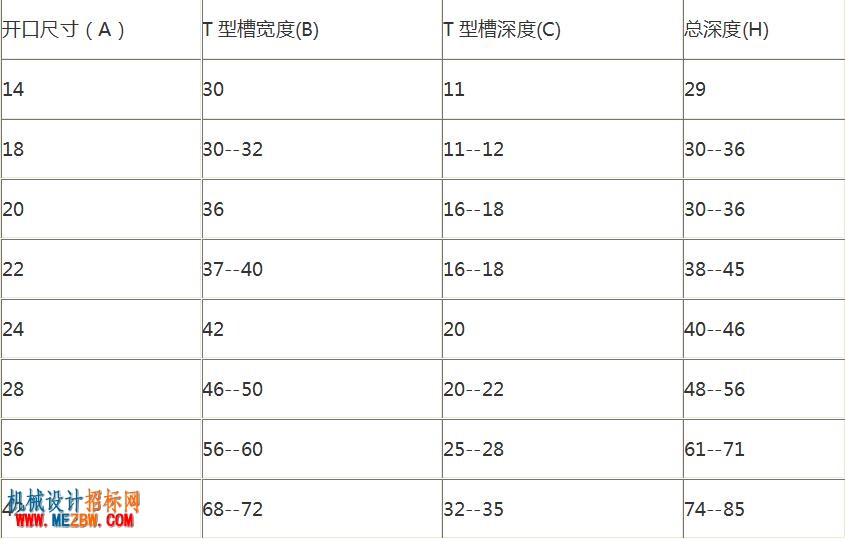

  T型槽开口尺寸表1

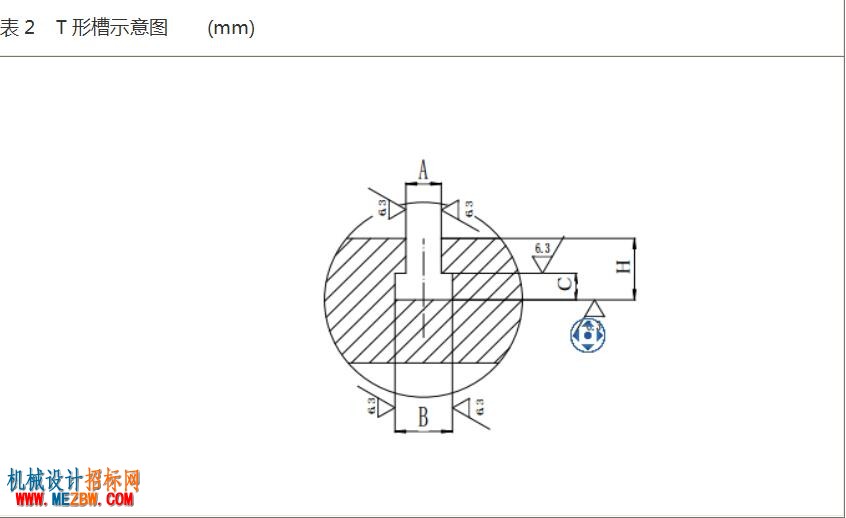

T形槽尺寸


评分

参与人数 1银币 +10 收起 理由
halfsmoke + 10 很给力!

查看全部评分

发表于 2019-8-15 06:05:51 | 显示全部楼层



看了楼主的过程
