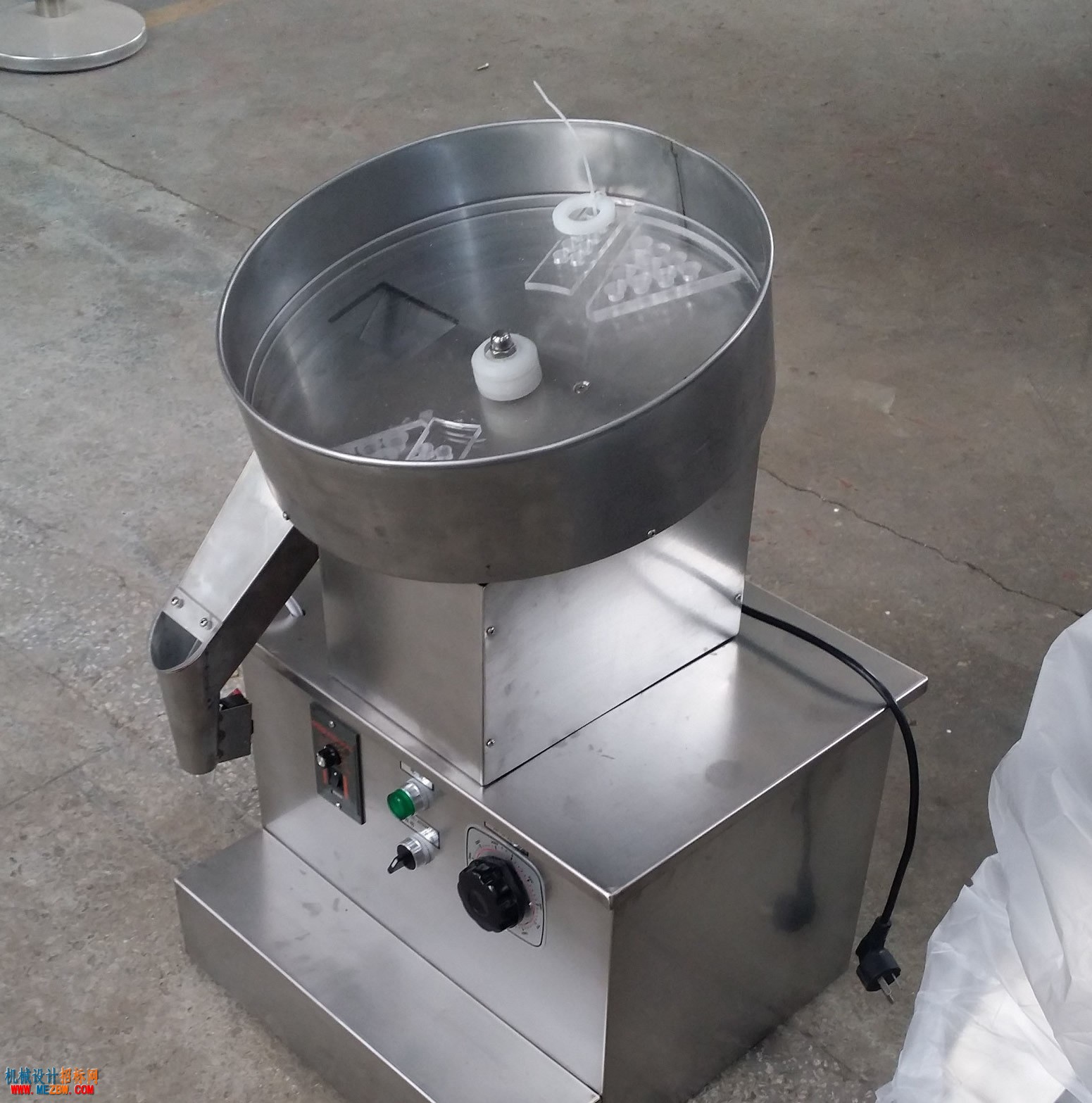

数片机：本机主要用于胶囊定量分装，适用于制药厂，科研单位，实验室中小批量生产。采用电磁铁振动效果，平稳，可靠；设计科学，简单，使用方便，体积小，重量轻。
计数范围：1-100粒/瓶（由数粒盘的数粒孔数目决定）
适用胶囊：00#-5#（数粒盘须与胶囊对应）
机器净重：50kg

1．数粒盘面的高度应与胶囊长度相同或胶囊头部稍稍高出数粒盘，不得过低或过高，否则在转动时会弄坏胶囊，过低可垫用刮平了中间高出部分并把中间孔弄成与轴相配后的废弃影碟片，过高请用车床加工一下数粒盘底下的垫圈（千万不能弄得过低）。
2．数粒盘上的挡圈必须调整到合适高低，底边应与胶囊头部保持1.5-2MM左右的距离,过低过高都会弄坏胶囊。
3．数粒孔中胶囊没有全部落满时不得按动微动开关，否则在转到挡圈的位置时会弄坏胶囊。数粒孔中胶囊没有全部落满时可用刷子刷动胶囊，使数粒孔中都有胶囊。
4．受潮后变形的胶囊不得放在该机中计数。
5．数粒盘不得重压，否则不能正常工作；抬机器时不能抬在数粒盘上，否则会使数粒盘松动损坏。
6．胶囊必须锁合完全，长度统一，不得有不合格胶囊。
注意:
1、抬动机器时千万不能抬在数粒盘料斗
上,不然会使机器损坏!
2、关于机脚：可以装上4个螺丝并上紧螺
母后作为机脚使用。

halfsmoke

火山口 发表于 2017-6-4 09:54
这东西。。。用一个或多个直振配一个圆振（也可以不配）作为走料驱动，每条料道上配一套对射光电开关计数。 ...

是真的懂行！

火山口

这东西。。。用一个或多个直振配一个圆振（也可以不配）作为走料驱动，每条料道上配一套对射光电开关计数。应该会比现在这个结构更有效率。圆振负责料斗下料，料道缺料时震动一段时间，如果省成本这个圆振也可以去掉，用直振带着料斗震也行。料斗可拆设计，便于上下料。投资方面主要在原料斗的模具上，如果产量很大可以考虑开模注塑做原料斗，如果初期的话，用不锈钢薄板滚圆筒和锥桶焊接起来也行。电控上用一个小PLC就行，都是开关量和计数的事儿，花不几个钱。等软件和结构相对成熟了，可以考虑单片机控制。

注：
1、多料道设计主要还是为了提高生产效率，毕竟只是一个计数和导入包装的环节，成本降不下来就把功能做得更牛逼点，这样才会有更大的附加值。
2、圆振和直振可以买现成的产品，然后作为一个模块来进行控制。前期这样很容易看到效果，但在量产产品的成本控制方面会有一些问题，理想的方案是自己开发振源驱动，集成到自身的产品主控当中，这样产品整体的技术含量和成本控制会比较合理，但这部分开发成本就得纳入计划中。
