三维建模有奖练习——第二题

[复制链接]
发表于 2014-10-23 20:39:57 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
我们三维建模有奖练习获得了一个很好的开端,有很多朋友参与了我们的活动,感谢各位朋友对我们的支持!
第一题中给出的答案是:(标准答案:26369.97
下面是我们今天的题目:

三维建模有奖练习——第二题

三维建模有奖练习——第二题


题目简介:

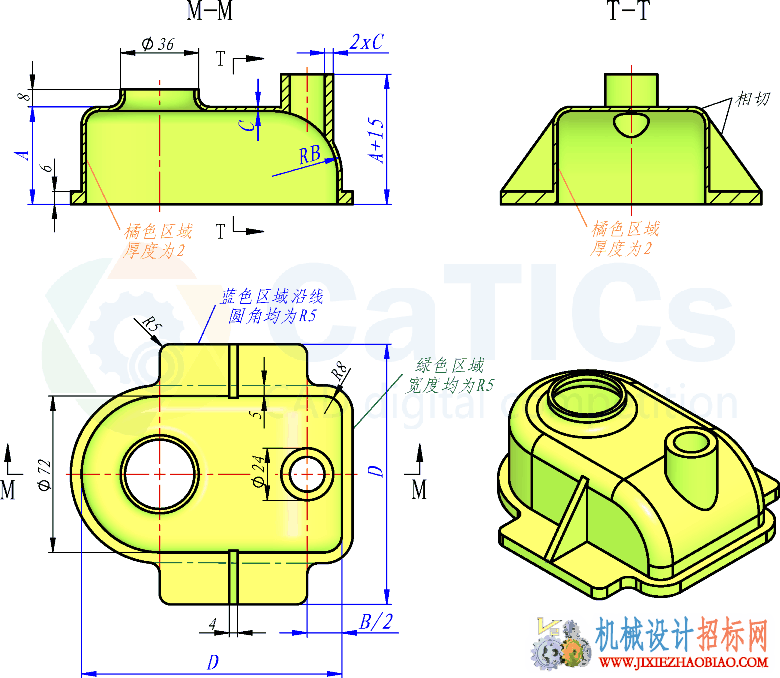

题目:参照上图构建模型,注意通过方程式等方法设定其中尺寸的关联关系,并满足共线等几何关系。
需要确保的尺寸和几何关系包括:
1)右侧立柱的高度为整个架体高度加15,即图中的A+15。
2)右侧立柱的壁厚为架体主区域(橘色区域)壁厚的两倍,即图中的2xC。
3)右侧立柱位于架体右侧圆角RB区域的中心位置,即图中的B/2。
4)架体外缘的长宽相等,均为D。
5)架体外缘蓝色区域的左右边线分别通过左右两个立柱的孔中心。
6)加强筋的上边缘与架体上方的圆角相切。
参数:A=45, B=32, C=2, D=120
问题:模型体积为多少?



友情提醒:答案会在下一题目中给出,想立马知道答案的朋友可以下载附件!






三维建模有奖练习第二题答案.txt

22 Bytes, 下载次数: 1

售价: 5 银币  [记录]

评分

参与人数 1贡献 +1 收起 理由
halfsmoke + 1

查看全部评分

发表于 2017-10-27 14:22:59 | 显示全部楼层
学习一下,很不错的练习

回复 支持 反对

使用道具 举报

发表于 2014-11-15 08:14:55 | 显示全部楼层
不错  赞一个
回复 支持 反对

使用道具 举报

发表于 2014-10-30 11:04:40 | 显示全部楼层

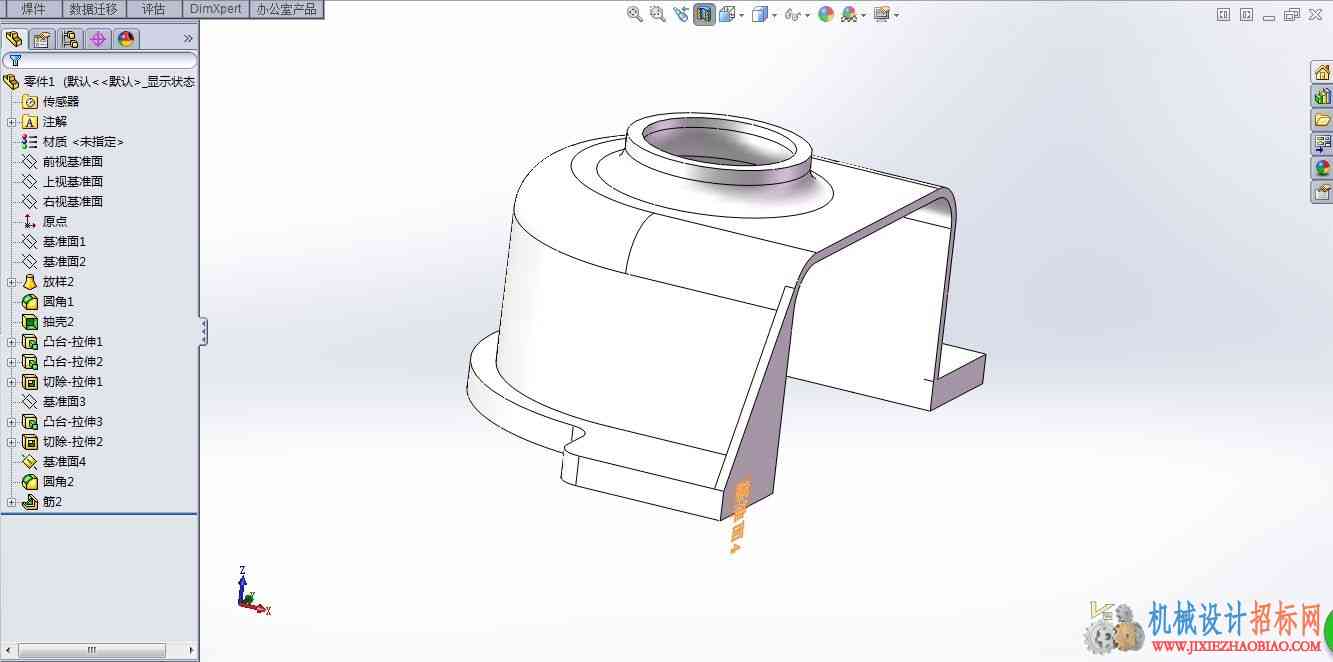

放样之后也能创建筋
回复 支持 反对

使用道具 举报

发表于 2014-10-29 19:37:27 | 显示全部楼层
六月飘雪 发表于 2014-10-28 22:04
把你的源文件发一下我看一下!应该没问题的

尝试了下不用放样实体,直接拉伸切除之后就能创建筋特征了!看样子就是放样实体不能创建筋
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-10-28 22:04:01 | 显示全部楼层
NOL 发表于 2014-10-28 21:54
筋没有弄出来啊 = =

把你的源文件发一下我看一下!应该没问题的
回复 支持 反对

使用道具 举报

发表于 2014-10-28 21:54:12 | 显示全部楼层
六月飘雪 发表于 2014-10-28 21:48
额,做出来了干嘛不开心呢!

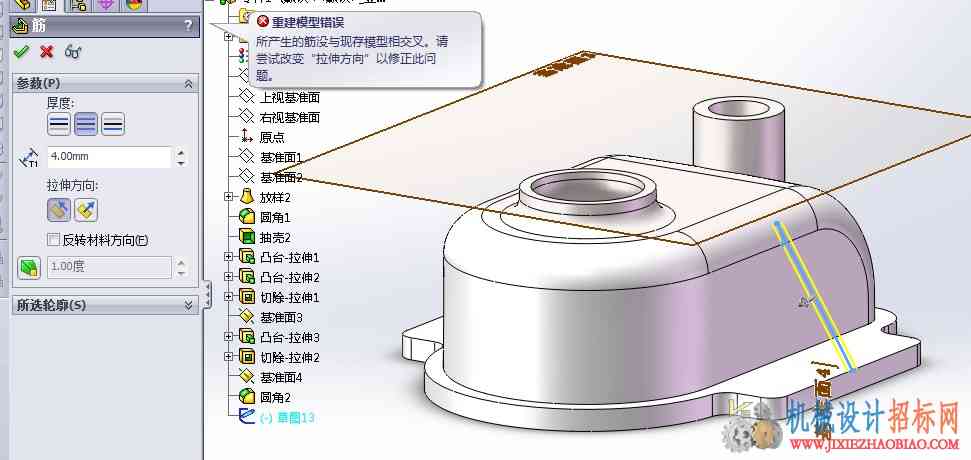

筋没有弄出来啊 = =
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-10-28 21:48:35 | 显示全部楼层

额,做出来了干嘛不开心呢!
回复 支持 反对

使用道具 举报

发表于 2014-10-26 21:18:41 | 显示全部楼层

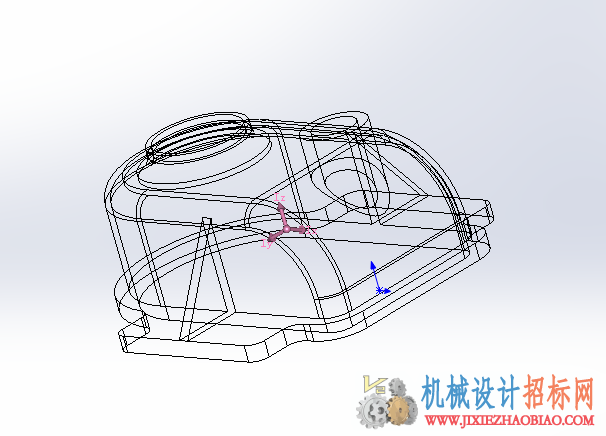

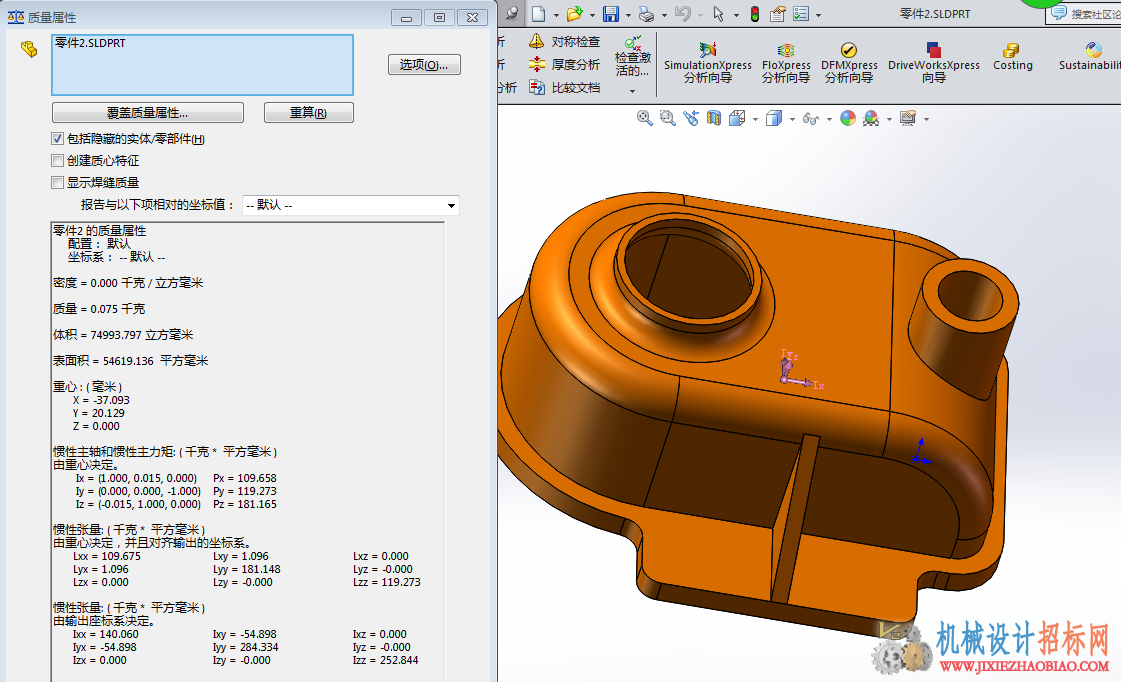

嘻嘻,我做的答案是:体积 = 74993.797 立方毫米   不知道对不对!期待答案


回复 支持 反对

使用道具 举报
