神奇的机械——世界上第一个旋转式船舶吊桥

六月飘雪 · 发表于 2014-10-26 20:41:50

马上注册，查询更多机械资源，享用更多功能，轻松畅享机械设计招标网。

您需要登录才可以下载或查看，没有账号？注册

×

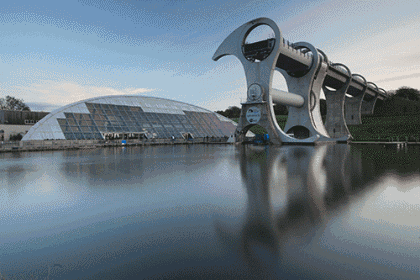

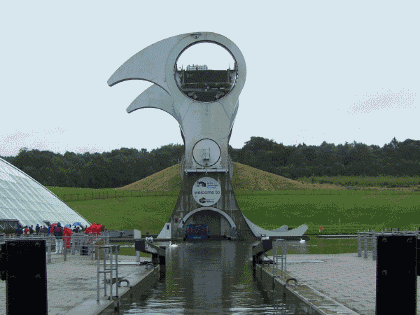

从前苏格兰有2条运河... 结果两条河之间河面相差了25米，船走不了怎么办.... 机智的苏格兰人设计了下面这货 --- Falkirk Wheel ... 具体运作起来就是下面这样

神奇的机械——世界上第一个旋转式船舶吊桥

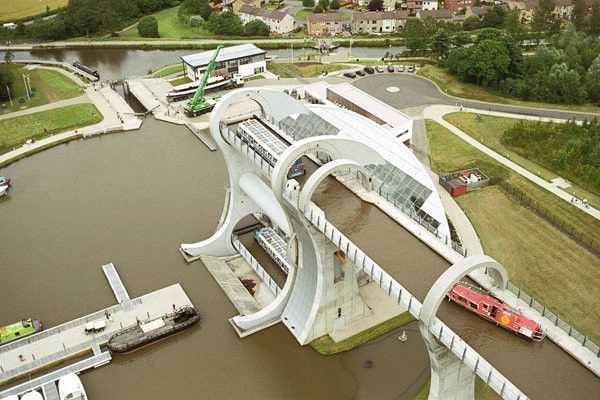

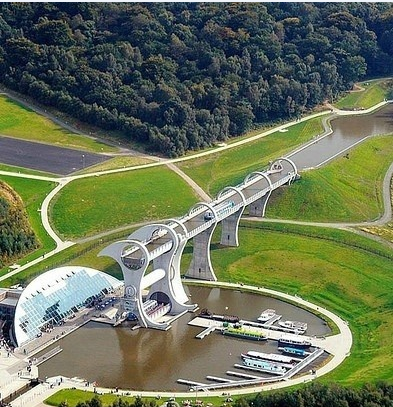

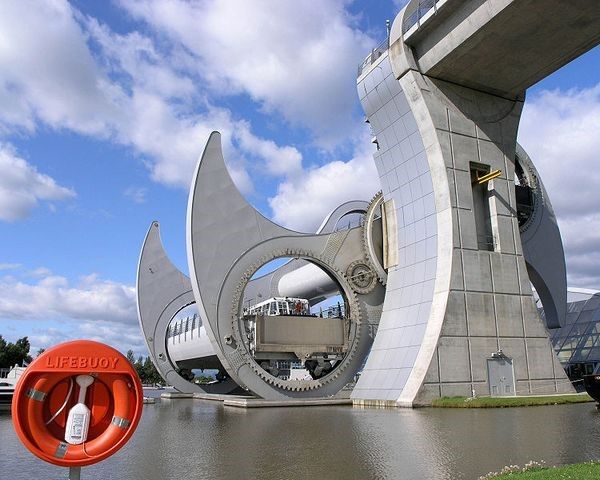

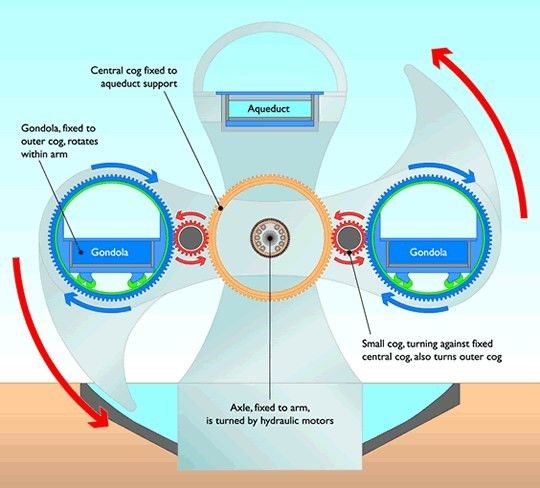

福尔柯克轮Falkirk Wheel是世界上第一个，也是到目前为止唯一的一个旋转升船机，位于苏格兰中部福尔柯克镇Falkirk附近。其目的是连接两条落差25米的运河——福斯河Forth、克莱德河Clyde和联盟运河The Union Canals，以便使苏格兰中部连接大西洋和北海的水道变为畅通。福尔柯克轮Falkirk Wheel其实就是一个大转轮，两边各有一个对称的可封闭水槽。当船要由高水位开到低水位的运河时，它就由高架水道开入水槽内，然后把水槽封闭，接着大转轮就可以转半圈，把船运到低水位的运河。旋转吊桥的巨大起重机配备有10个水压的水泵，能在15分钟内，将4艘船(包括水)起吊到35米的高度。与此同时，另一只吊臂将4艘船放下。
而整个装置由于两边的水槽是对称的，所以船开进去后，两边水槽的重量是接近一样的。因此整个装置运作起来所需要的能量并不大。福尔柯克轮大大减少了船只要渡过有高度差运河时的时间。所以，福尔柯克轮被称为二十一世纪工程的一大奇观。

神奇的机械——世界上第一个旋转式船舶吊桥

好学者 · 发表于 2014-11-28 19:41:45

怎么下载

wen090827 · 发表于 2014-11-4 20:11:23

技术就好啊，，外国人就是牛逼。

李君 · 发表于 2014-10-30 11:57:12

有想法，牛X

Cgman · 发表于 2014-10-27 16:18:59

正树 · 发表于 2014-10-27 01:20:41

这个太惊人了！
