三维建模有奖练习——第三题

[复制链接]
发表于 2014-10-27 09:49:40 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
本帖最后由 六月飘雪 于 2014-10-27 09:52 编辑

每天进步一点点! 朋友们要坚持练下去哦!                                                                            第二题中给出的答案是:标准答案:75012.60)
下面是我们今天的题目:

三维建模有奖练习——第三题

三维建模有奖练习——第三题




题目简介:

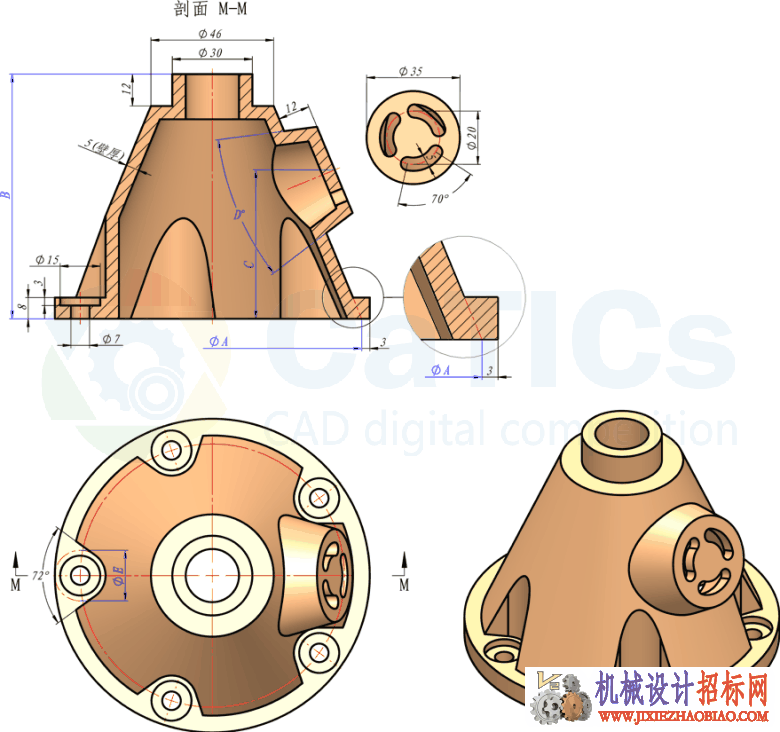

题目:参照图构建模型,注意除去底部8mm厚的区域外,其他区域壁厚都是5mm。注意模型中的对称、阵列、相切、同心等几何关系。
参数:A=112, B=92, C=56, D=30
问题:模型体积为多少?



三维建模有奖练习第三题答案.txt

23 Bytes, 下载次数: 38

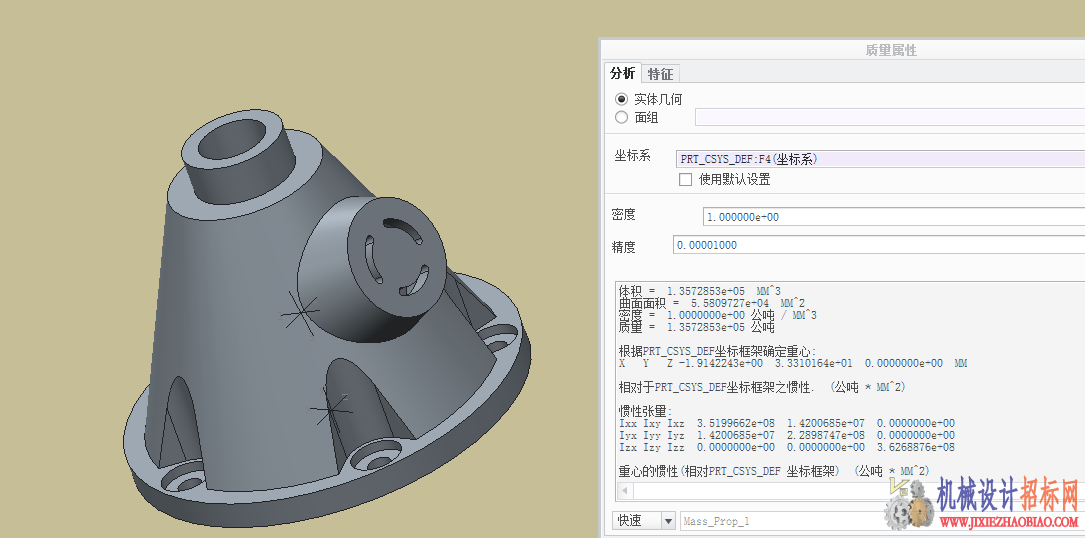

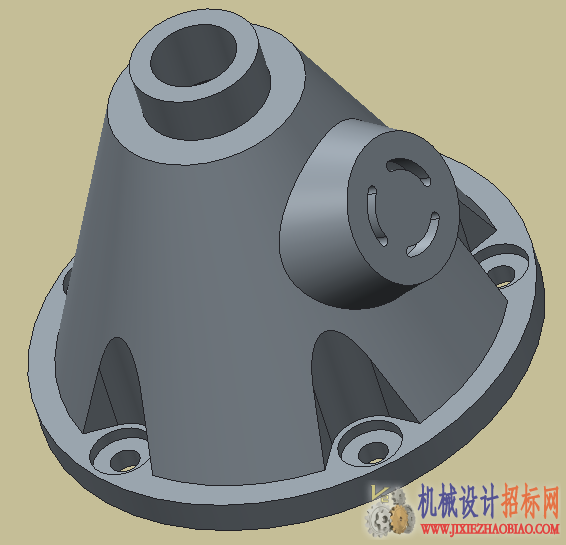

发表于 2014-11-17 15:01:14 | 显示全部楼层
E取18的结果{:soso_e113:}{:soso_e113:}{:soso_e113:}
回复 支持 反对

使用道具 举报

发表于 2014-10-30 22:22:44 | 显示全部楼层

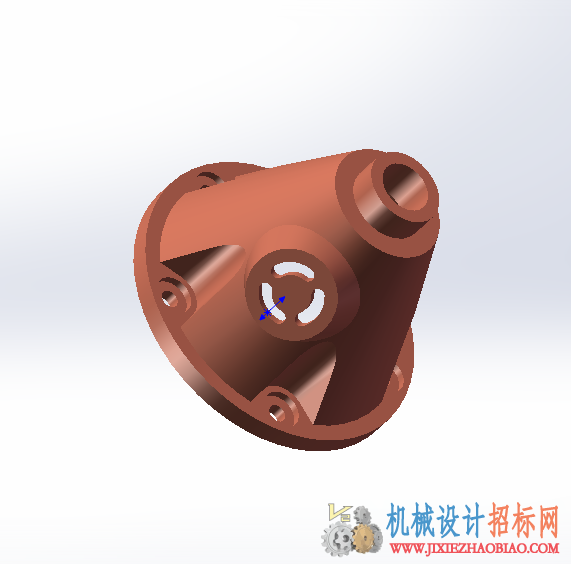

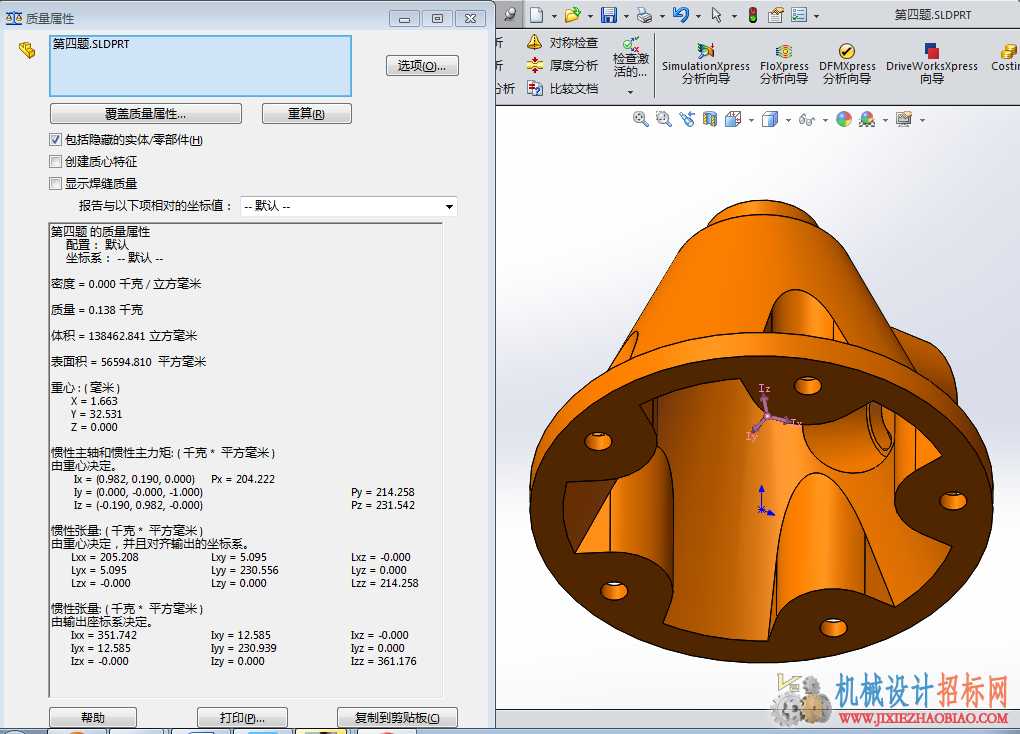

我把E取值为20mm作图如下:



回复 支持 反对

使用道具 举报

发表于 2014-10-30 11:10:48 | 显示全部楼层
E的尺寸没有给出,我给E的尺寸分别定义了12和15,但不影响其他尺寸,所以此题无解{:soso_e144:}。。。还望各位大神审核~
回复 支持 反对

使用道具 举报

发表于 2014-10-29 20:52:19 | 显示全部楼层
希望楼主能给一些曲面练习的
回复 支持 反对

使用道具 举报

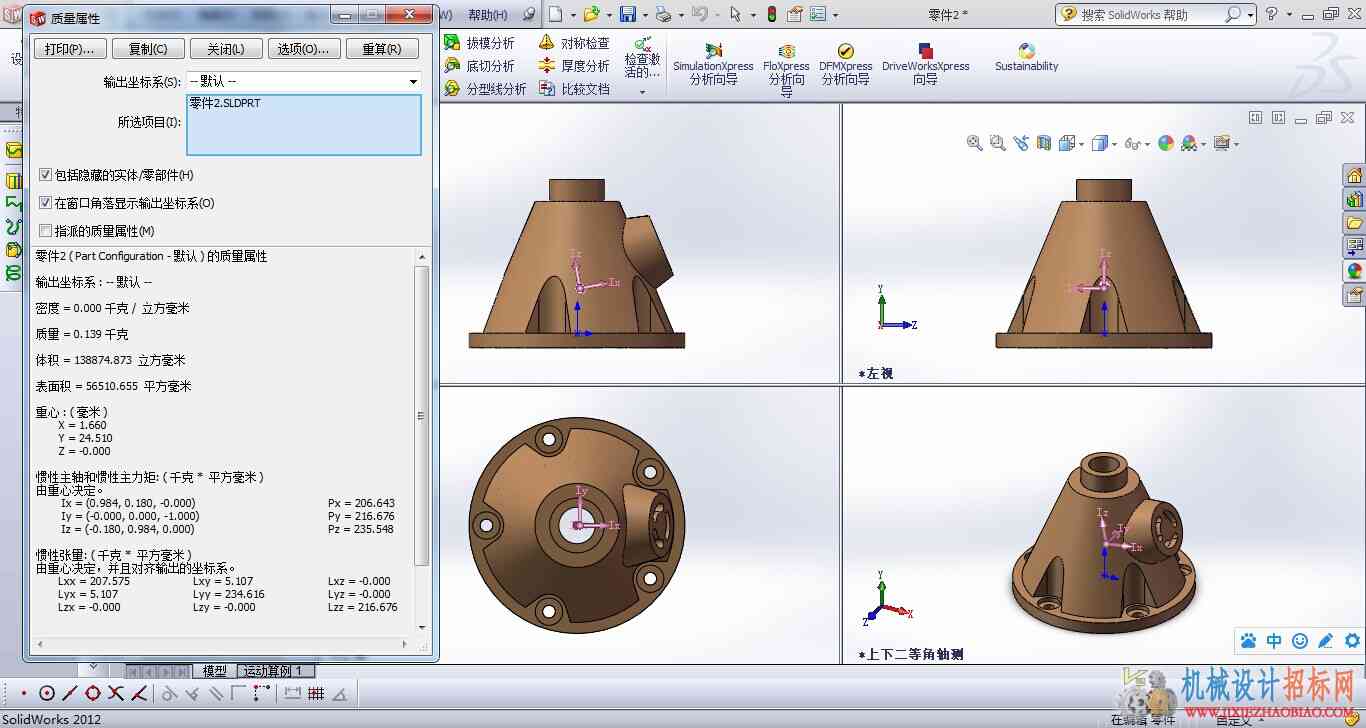

发表于 2014-10-29 20:48:16 | 显示全部楼层
   138874
回复 支持 反对

使用道具 举报

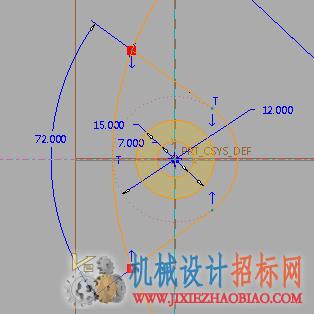

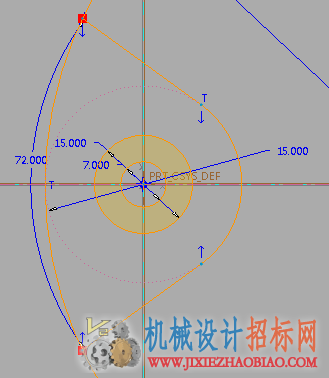

 楼主| 发表于 2014-10-29 18:15:29 | 显示全部楼层

题目中没有给出,是根据相切、同心算出来的,,,,,,,
回复 支持 反对

使用道具 举报

 楼主| 发表于 2014-10-27 19:57:48 | 显示全部楼层

我啊!不是的啊!
回复 支持 反对

使用道具 举报
