三维建模有奖练习——第五题

六月飘雪

只有交流才会有进步，大家在第四题中的交流讨论让我学到了很多，我想参与进来的朋友应该也有所体会吧！话不多说，上一题中给出的答案是：（标准答案：281405.55）  我是对答案有怀疑态度的，不知道各位怎么看？                                                                                              我们今天来个小清新的题目：

三维建模有奖练习——第五题

题目简介：

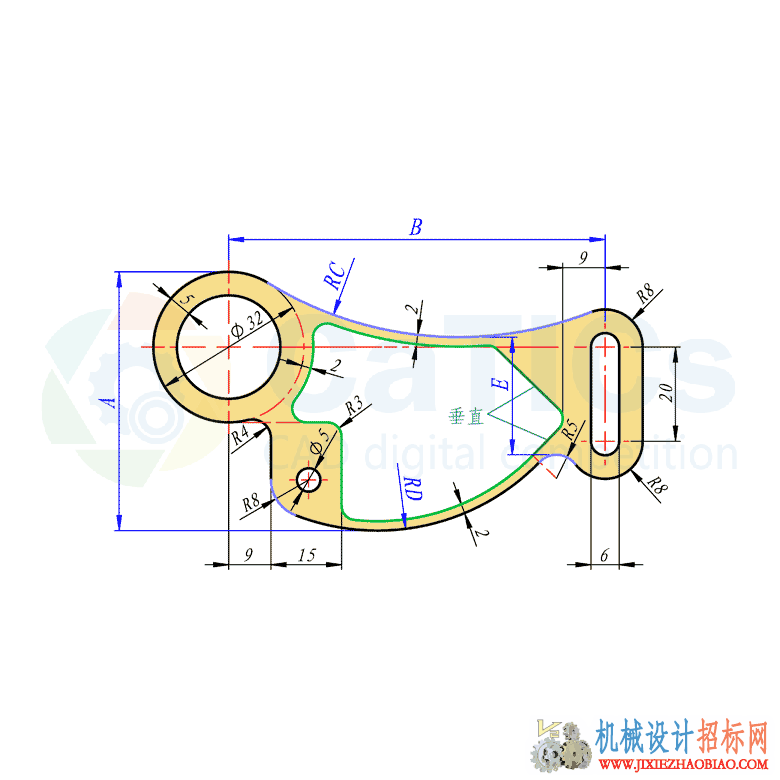

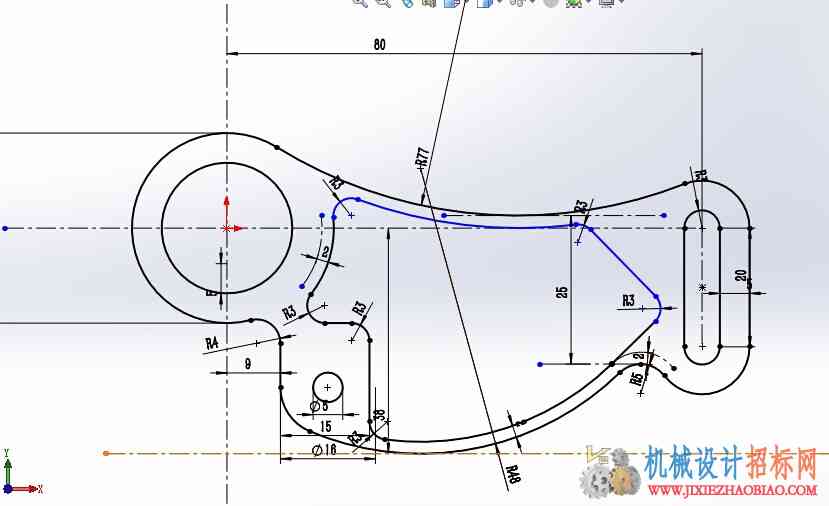

题目：参照图绘制草图，注意其中的水平、竖直、同心、相切等几何关系。其中绿色线条上的圆弧半径都是R3.

参数：A=54， B=80， C=77， D=48， E=25

问题：草图上色区域的面积是多少？

温馨提示:本题答案会在下一题中给出，有想立刻知晓答案的朋友可以下载我们的附件！

NOL

你的版本太高了，我的12打不开，方便的话转换成dwg格式也行的@六月飘雪

奔驰的心

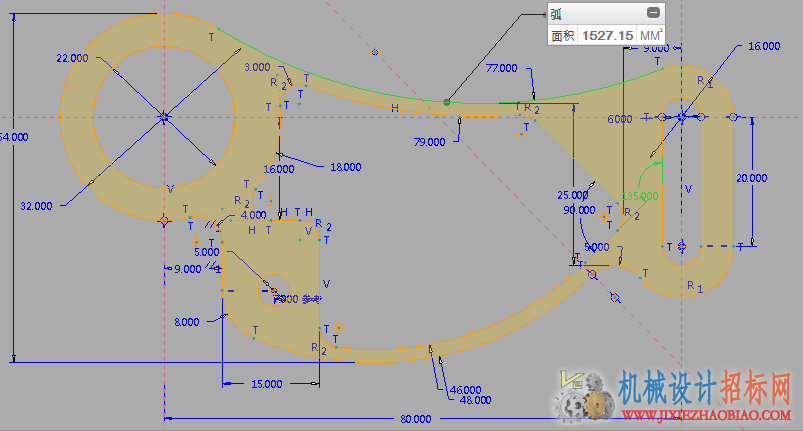

不知道是不是

六月飘雪

Cgman 发表于 2014-11-5 20:28

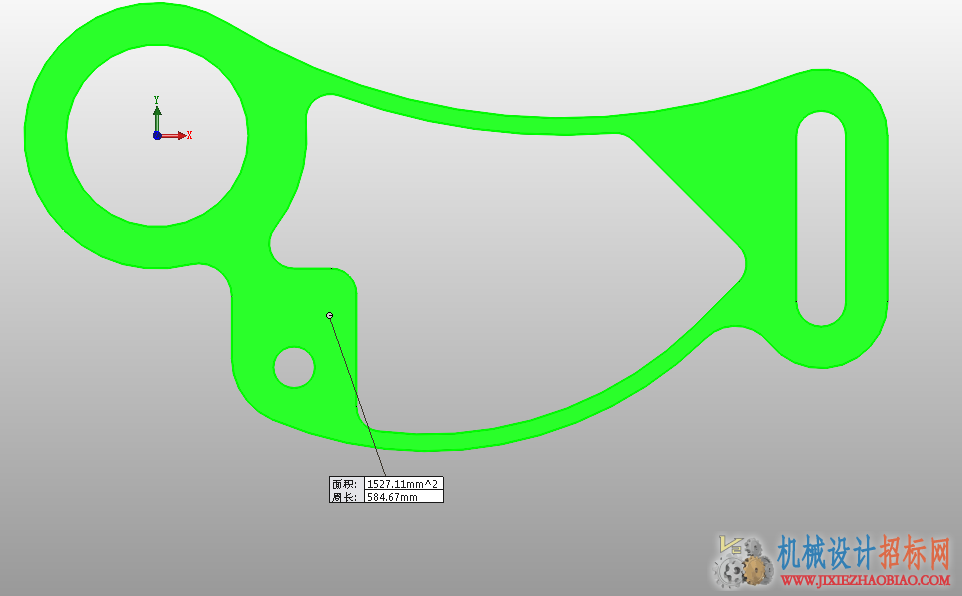

我的答案好像又不对。。。

你的是对的，只是给标准答案少了零点几！

Cgman

我的答案好像又不对。。。

六月飘雪

NOL 发表于 2014-11-4 20:03

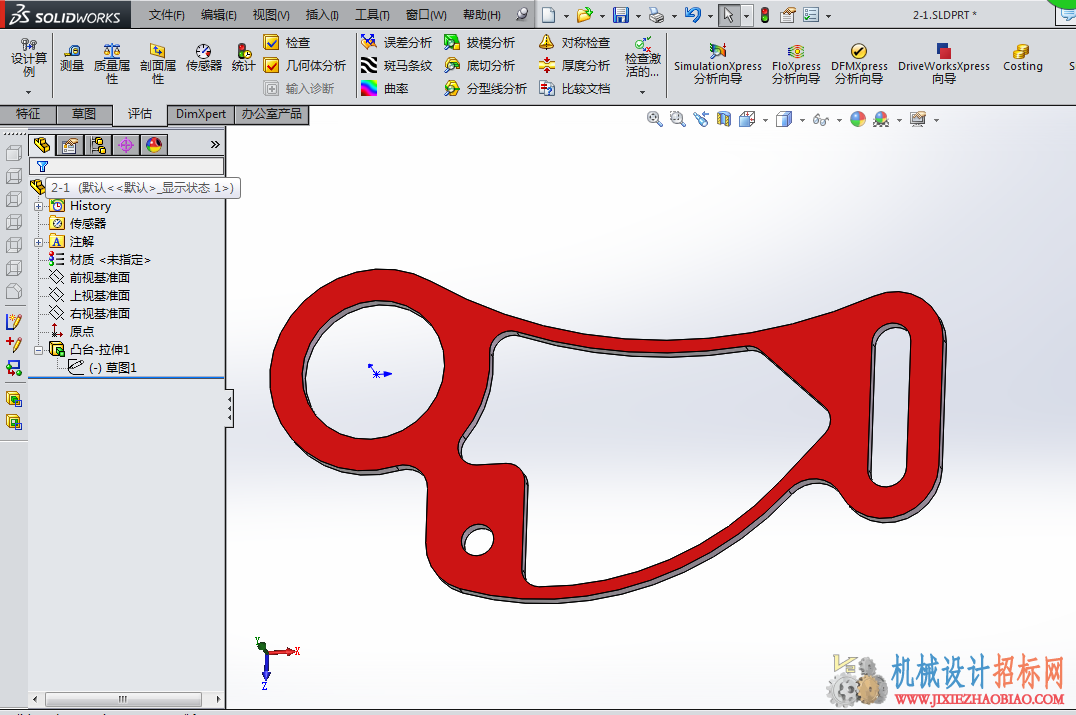

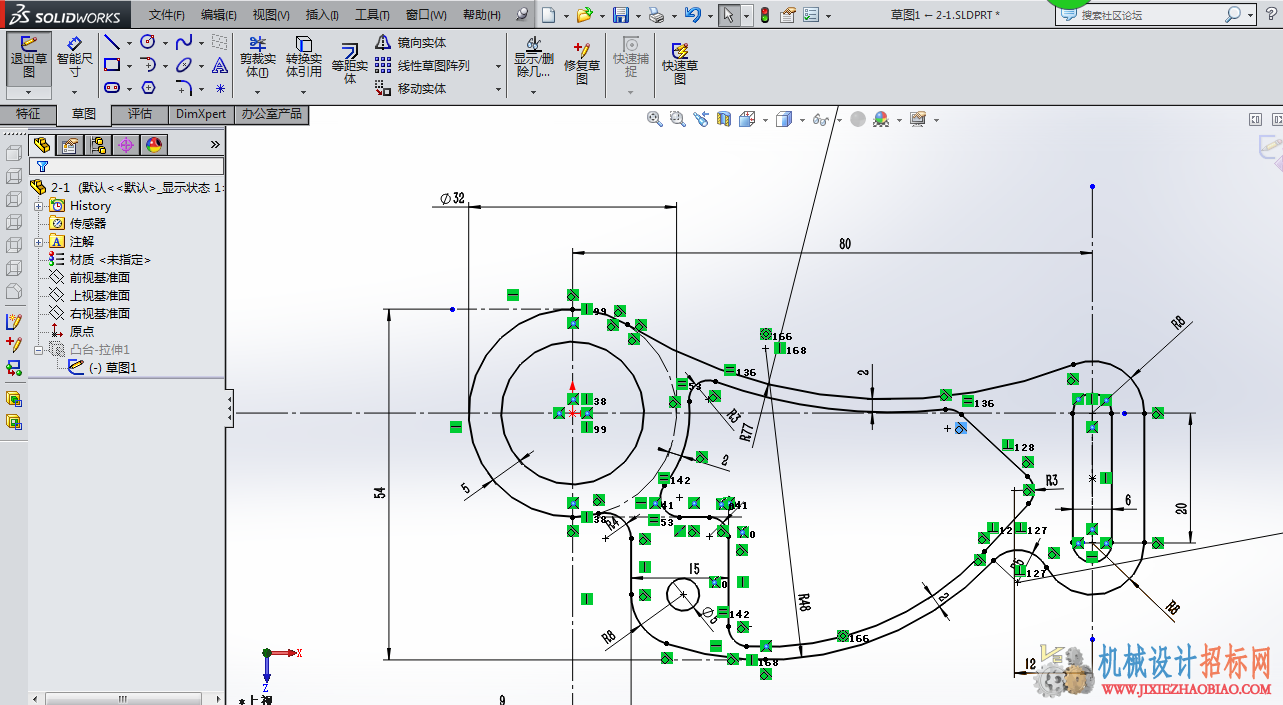

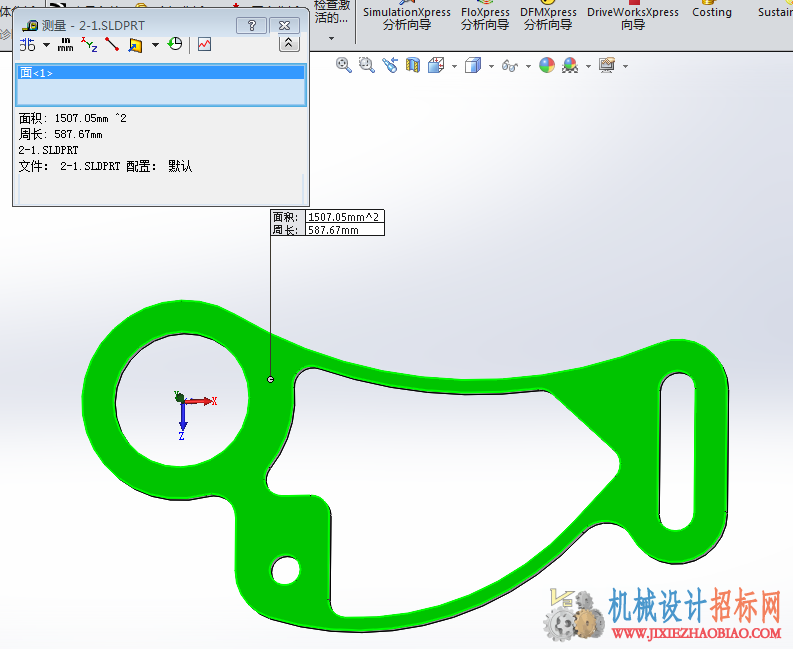

草图无法完全约束，又要麻烦楼主指点了

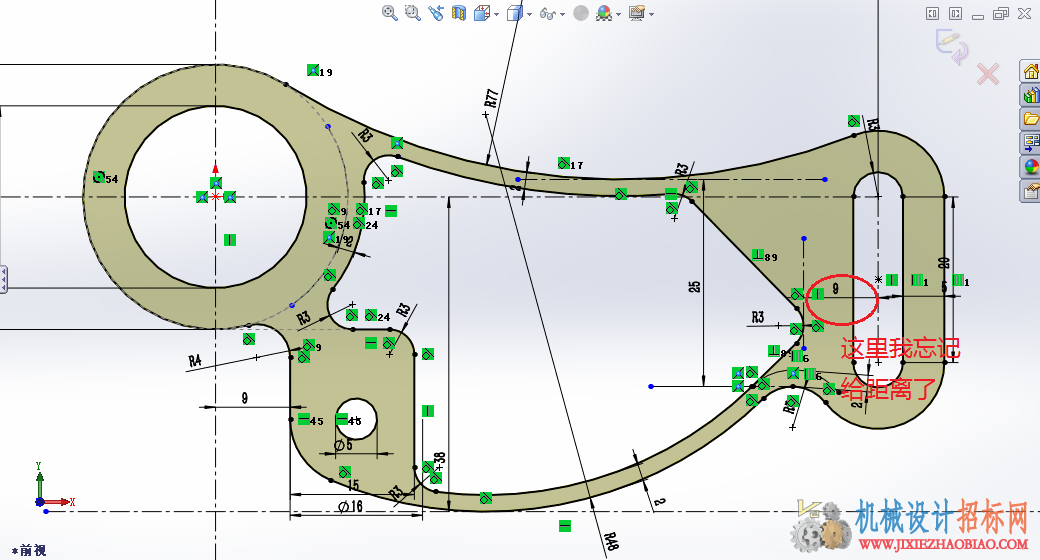

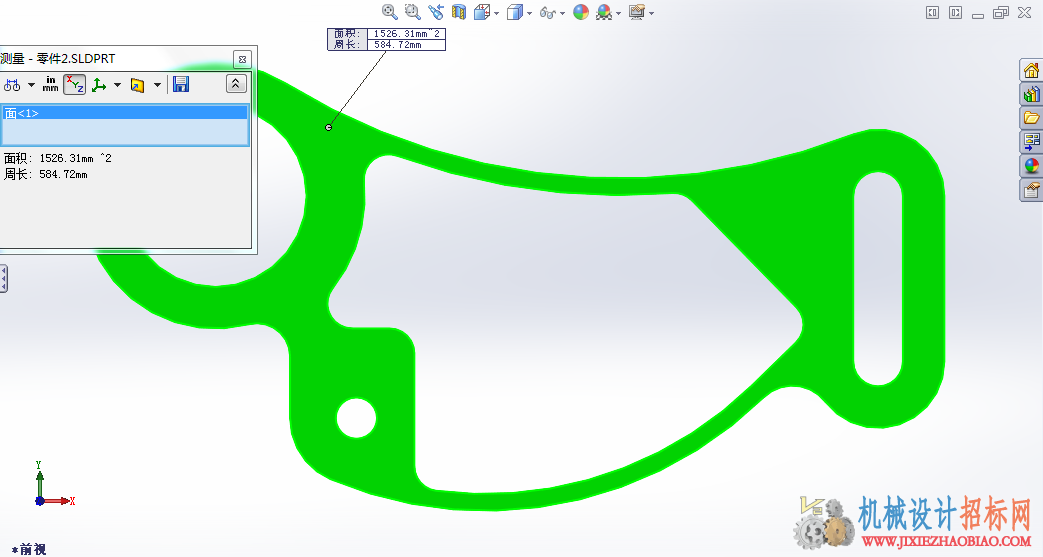

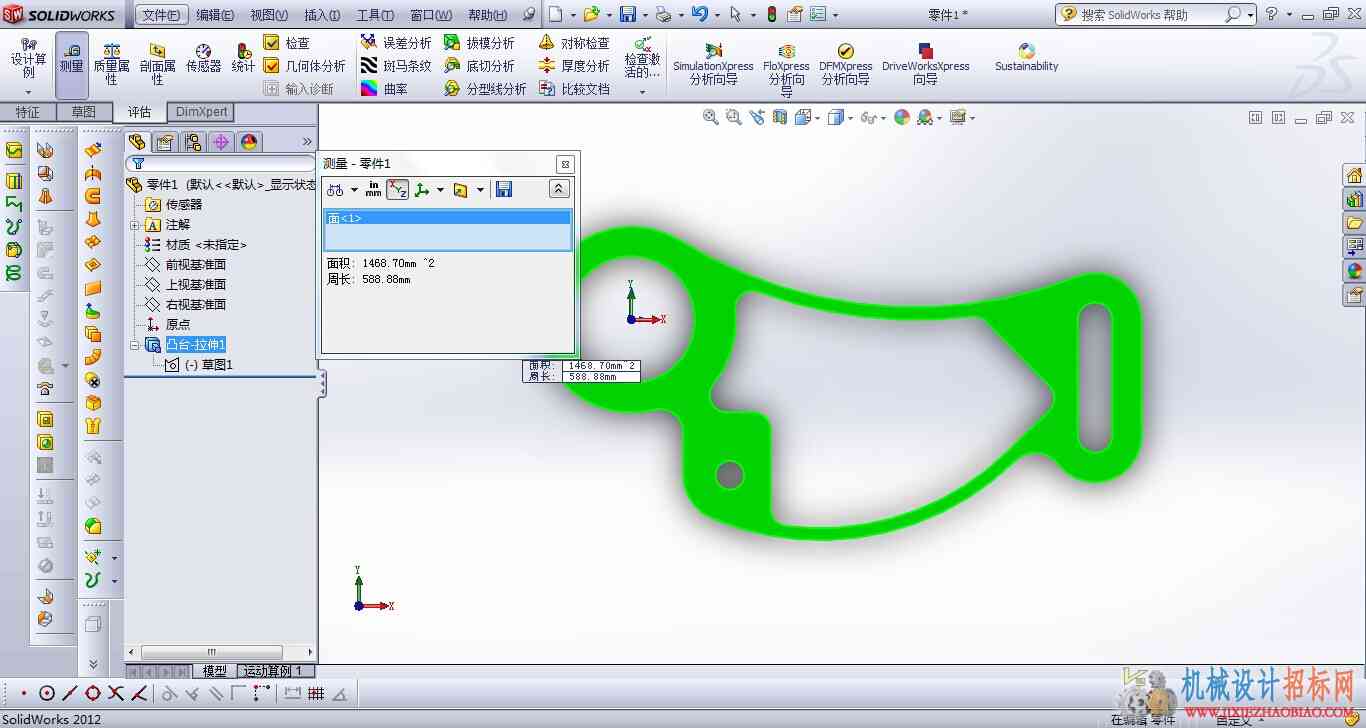

这个题难就难在这里，一开始我做的时候也是做了好久。我将我做的面积大小及源文件给你看一下，如果还是不行就将你的源文件贴一下我看看！

NOL

草图无法完全约束，又要麻烦楼主指点了
