焊接环的加工设备

[复制链接]
发表于 2014-11-18 23:25:28 | 显示全部楼层 |阅读模式

马上注册,查询更多机械资源,享用更多功能,轻松畅享机械设计招标网。

您需要 登录 才可以下载或查看,没有账号?注册

×
这个我们大约会出1000元左右,价格还可商权
1、焊环用于钎焊接头,诸如汽车空调,家用空调两器及管路接头钎焊。制作焊环信息如下:
2、钎焊线材质:铜线,铝合金线,锌合金线,银合金线,实芯及药芯线,一般圆线,也有扁型线;
3、正常要求整圈焊环,特殊要求开口环及多圈环;
4、线径Ø1.0-Ø2.4,成型孔径6.0-55,小直径环细线,大孔直径粗环;
5、放线为卷料或盘料5KG-100KG放线架放线或工字轮放线;
6、制环尺寸ØXD(Ø为丝线直径范围1.0-2.4mm,D为制环圈孔径范围6-55mm),例如Ø1.6XD6;Ø1.8XD7;Ø2.0XD9.52等;

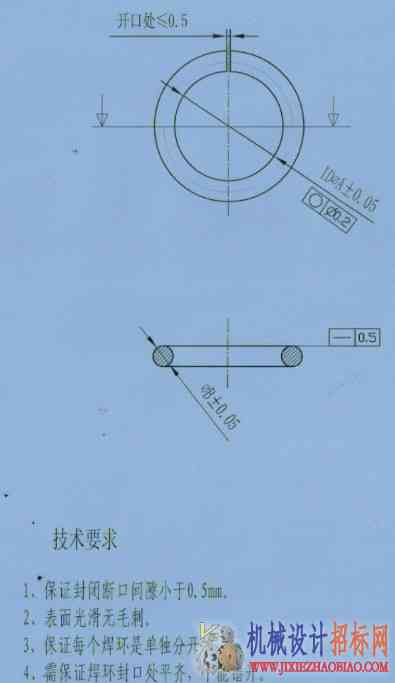

7、尺寸要求公差D(0-0.1),切口平整光滑,无错口;
要求设备或模具装置有一定效率60-150PCS/分钟,一次出成品;请提供改进方案或设备选型思路。

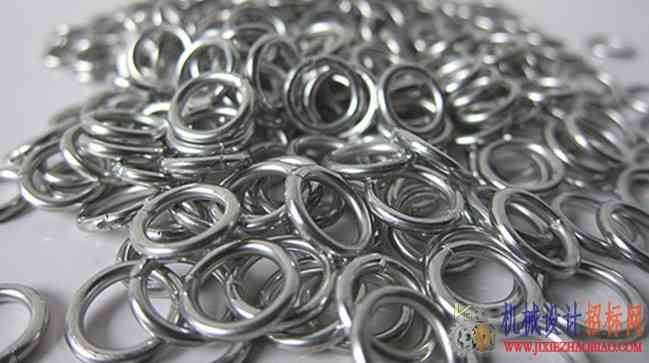

铝焊环样例一

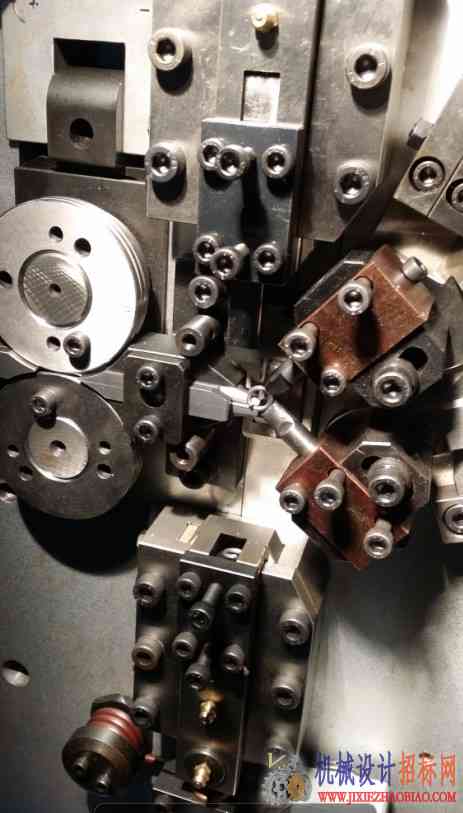

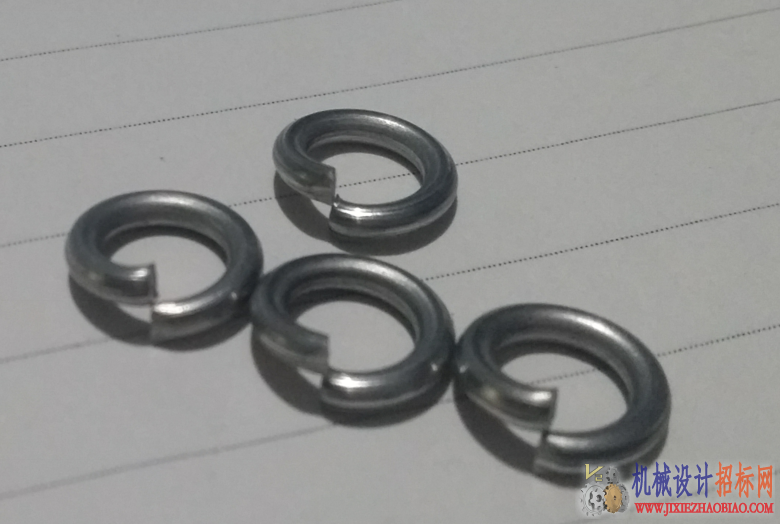

通常制环方式有:1、生产弹簧机械制环,卷簧机,问题有有错口需要解决,图如下及绕簧机绕制单圈环设备例样,该工艺需要去二次压平,能否改进出成品无翘头;或直接落入振动送料机进整平机过程无须人干扰,批量很大月几吨唤数量达上千万只焊环不能涉及太多人工,否则成本很高,质量也难保证。
2.png 3.jpg 4.jpg
(放线盘卷状线图)

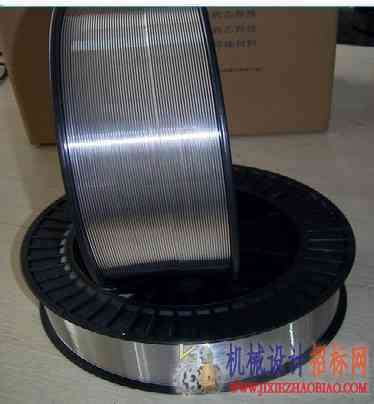

(需置环盘装铝线)
2、传统方式用车床夹D直径的金属棒绕制,然后脱下后用冲床切制,后面冲床整形,耗费人工太多成本高质量差;

3、采用打圈机打扣机方案,如钥匙扣,有卷径太大问题,未仔细了解;

4、采用冲床模具成型线材,最好适用范围广(如:1.0-2.4线径通用,圈径范围7-10mm)以减少专用尺寸配专用模具,或这换少量芯头凸凹模就能换尺寸,用普通冲床就能制环方案最佳;
5、其他能够制环方案,工模夹辅具专有设备不限;

要求如下:
  线材制作单圈平口焊环,最好一次成型,或多步法自动化程度高,高效高质量稳定工作;请请提供原理图,部分细节图,或思路方案如现成机器情况等,中标后商议追加资金,提供更详细图纸方案等,联系发标人后续合作,谢谢,QQ1158164243

发表于 2014-11-27 08:38:55 | 显示全部楼层
可以找我,做过几台类似的设备。
回复 支持 反对

使用道具 举报

发表于 2014-11-22 19:06:03 | 显示全部楼层
怎么才能得推广值。。。
回复 支持 反对

使用道具 举报
