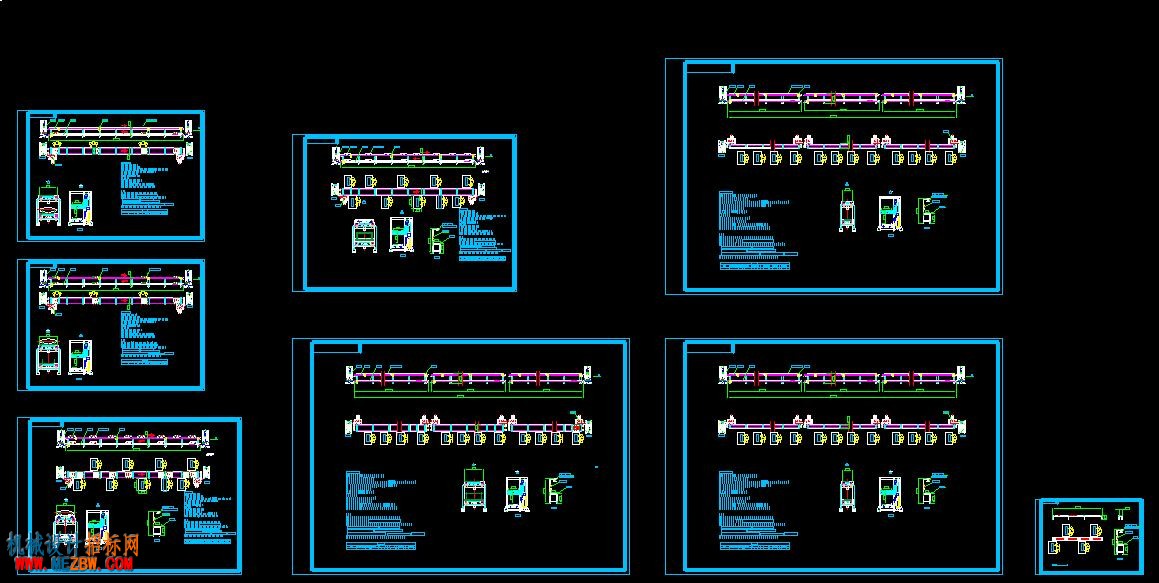

三倍差速链线CAD图纸

带头大哥

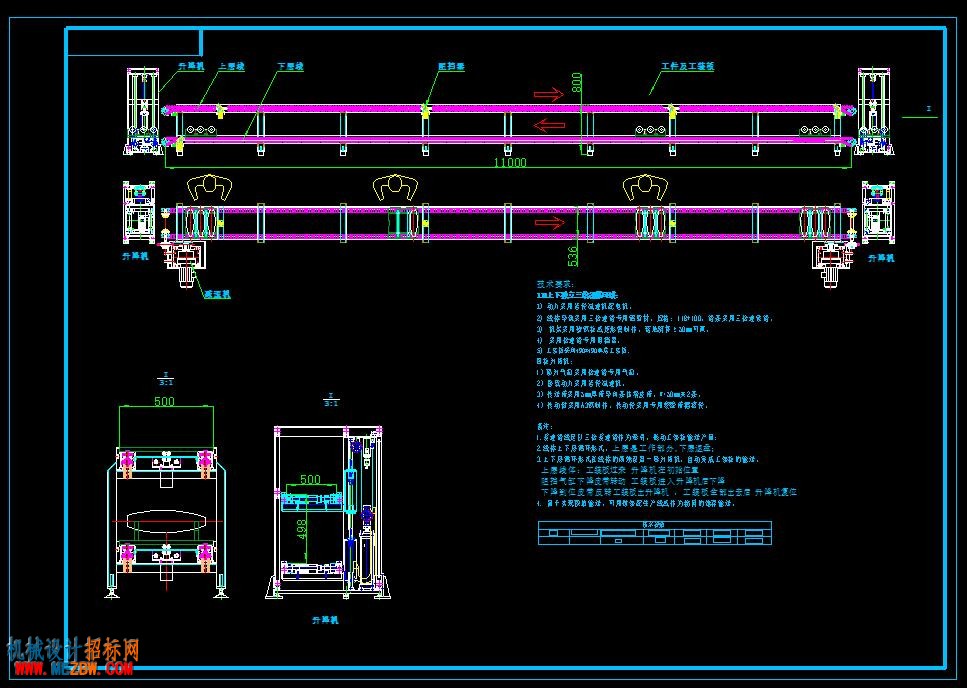

差速链线是以三倍差速链作为牵引，拖动工装板输送产品；

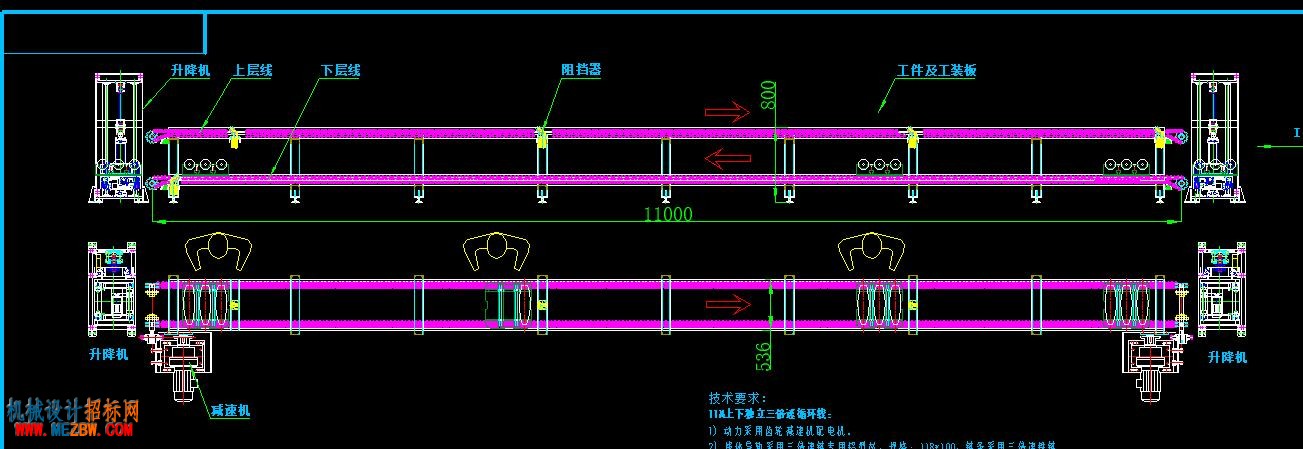

线体上下层循环形式，上层是工作部分,下层返盘；

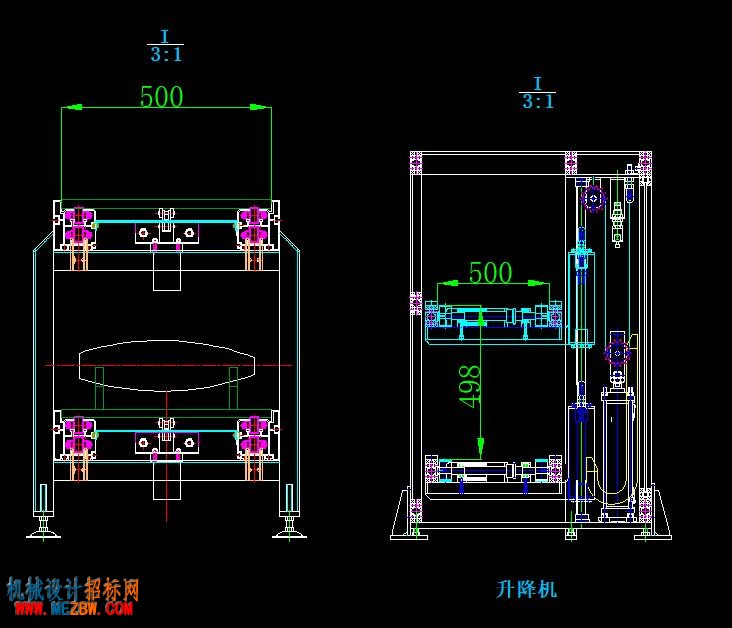

上下层循环形式在线体的两端设置一套升降机，自动完成工装板的输送，
上层线体：工装板过来 升降机在初始位置
阻挡气缸下降皮带转动 工装板进入升降机后下降
下降到位皮带反转工装板出升降机 ，工装板全部出去后 升降机复位
易于实现积放输送，可用做装配生产线或作为物料的储存输送。
