碟簧组合的方式及其行程与弹力

正树

　　因其外形似碗碟状而得名的弹簧我们叫它碟簧，通常用弹簧钢制成，可以承受静态载荷，冲击载荷或动态交变载荷，能够满足严格的疲劳寿命和加载损失的要求。从使用方式来说，可以单个使用，也可对合组合或叠合组合、复合组合成碟簧组使用，承受静负荷或变负荷。如果单片弹簧不能达到行程要求时，采用由单片弹簧组成的对合组合碟型弹簧组。如果安装空间有限，而要达到较高的承载能力时，采用单片弹簧组成的叠合组合碟型弹簧组。碟簧叠合组合后，不但碟簧承受载荷能力增加，而且簧片之间大面积接触，在振动过程中提供磨损阻尼。本文主要介绍碟簧的组合方式及其行程与弹力。（相关阅读：碟簧组合的刚度试验和计算(一)）

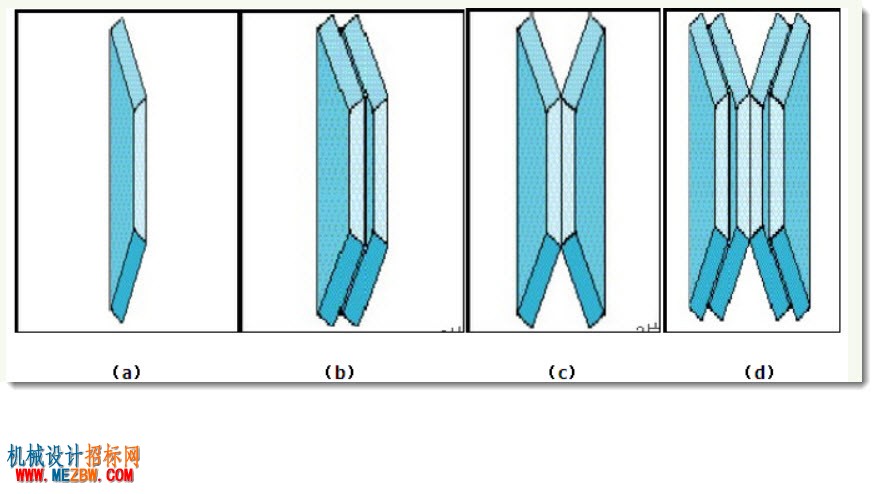

一、碟簧常见组合方式

碟簧组合的方式及其行程与弹力
　　（a）单片：总力值=单片受力，总变形=单片变形

　　（b）2片并联：总力值=单片受力*2，总变形=单片变形

　　（c）2片串联：总力值=单片受力，总变形=单片变形*2

　　（d）4片并、串联组合：总力值=单片受力*2，总变形=单片变形*2

二、碟簧组合的行程与弹力

　　通过将由不同片数碟簧组成的叠合组合弹簧或不同厚度的单片碟簧组合成碟簧组来获得递增的载荷特性曲线。 组合式碟簧的组合方式、行程弹力情况如下：

　　(1)三片平行叠法，行程为1片，弹力为3倍。

　　(2)四片串联叠法，行程为4片，弹力为1倍。

　　(3)三片平行叠法，行程为3片，弹力为2倍。

　　(4)为平行叠法之渐减曲线与厚薄不同之碟簧平行，串联组合成渐进曲线，较弱的弹簧必须有保护超载设计。
